1、实验题 用如图所示的实验装置验证机械能守恒定律，实验所用的电源为学生电源，输出电压为6V的交流电和直流电两种。重锤从高处由静止开始落下，重锤上拖着的纸带通过打点计时器打出一系列的点，对纸带上的点的痕迹进行测量，即可验证机械能守恒定律。
（1）下面列举出了该实验的几个操作步骤：
A．按照图示的装置安装器件；
B．将打点计时器接到电源的直流输出端上；
C．用天平测量出重锤的质量；
D．释放悬挂纸带的夹子，同时接通电源开关打出一条纸带；
E．测量打出的纸带上某些点之间的距离；
F．根据测量的结果计算重锤下落过程中减少的重力势能是否等于增加的动能。
指出其中没有必要进行的或者操作不恰当的步骤,并简述理由。
____________________________________________________。
（2）利用这个装置也可以测量重锤下落的加速度a的数值。如图所示，根据打出的纸带，选取纸带上打出的连续五个点A、B、C、D、E，测出A点距离起始点O的距离为s0，A、C两点间的距离为s1，C、E两点间的距离为s2，使用交流电的频率为f，则根据这些条件计算重锤下落的加速度a的表达式为：a＝___________________。

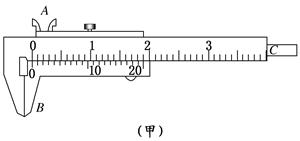

2、实验题 用如图游标卡尺来测量玻璃管内径，应该用如图(甲)中游标卡尺的A、B、C三部分的 _ ___ 部分来进行测量(填代号). 由图(乙)中读出玻璃管的内径d＝ mm..
3、实验题 （8分）在“研究单摆周期和摆长的关系”实验中：
（1）已有器材如下：铁架台（带铁夹）、中心有孔的小金属球、约1m
长的细线、米尺和游标卡尺，实验还缺少的器材是 。
（2）某同学按如图所示的装置进行实验，甲乙两图是从不同角度对同一装置拍摄所得的效果图，甲图为摆球静止在平衡位置的情形，乙图为摆球振动过程中某一时刻的情形，请指出该同学的实验装置或实验操作中2个不妥之处：
① ②
4、实验题 用如图（甲）所示的装置，探究“加速度与力、质量”的关系的实验中，三名同学分别先保持小车质量不变，把钩码的重力当作小车所受的拉力，研究加速度与力的关系，根据测得的多组数据画出a
5、实验题 如图所示，螺旋测微器的读数为 mm，游标卡尺的读数为 mm
