1、选择题 如图所示电路中,电源电动势E恒定,内阻r=1 Ω,定值电阻R3=5 Ω.当开关K断开与闭合时,ab段电路消耗的电功率相等.则以下说法中正确的是
A.电阻R1、R2可能分别为4Ω、5Ω
B.电阻R1、R2可能分别为3Ω、6Ω
C.开关K断开时电压表的示数一定小于K闭合时的示数
D.开关K断开与闭合时,电压表的示数变化量大小与电流表的示数变化量大小之比一定等于6 Ω
2、选择题 电场中有a、b两点,a点电势为4 V,若把电量为2×10-8 C的负电荷,从a移到b的过程中,电场力做正功4×10-8 J,则
A.a、b两点中,a点电势较高.
B.b点电势是2 V
C.b点电势是-2 V
D.b点电势是6 V
3、实验题 某实验小组利用如下器材测量某金属丝的电阻率:
A. 电源(3V,内阻约为0.1Ω)
B. 电流表(量程0.6A,内阻约为0.1Ω)
C. 电流表(量程3A,内阻约为0.03Ω)
D. 电压表(量程3V,内阻约为3kΩ)
E. 滑动变阻器(1kΩ,0.3A)
F. 滑动变阻器(20Ω,2A)
G.待测金属丝、螺旋测微器、米尺、开关和导线等
①实验的主要步骤如下:
a.截取一段金属丝,拉直并固定在两端带有接线柱的米尺上,观察其接入长度在米尺上的示数如图所
示甲所示,则读数为 cm;
b.用螺旋测微器测出金属丝的直径,某次测量时示数如图乙所示,其读数为____mm;
c.正确连接电路,合上开关;
d.改变滑动变阻器的位置,读出电压表和电流表的示数,记录如下表:
e.断开开关,整理器材,结束实验操作。
②根据以上信息,你认为该小组选用的电流表是 ,滑动变阻器是 (只填仪器前的代号);请设计较为节能且误差较小的电路,并把下列电路连接完整。
③该小组的测量数据已标在U-I图上,请作图线并计算该金属丝的电阻值为 Ω(保留两位有效字),根据电阻定律即可得到该金属丝电阻率。

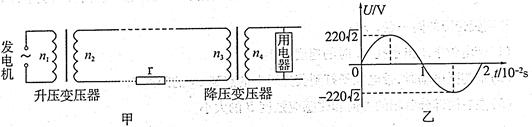

4、选择题 某小型水电站的电能输送示意图如图甲,发电机的输出电压变化规律如图乙,输电线总电?阻为r,升压变压器原副线圈匝数分别为n1、n2。降压变压器原副线圈匝数分别为n3、n4(变压器均为理想变压器)。要使额定电压为220 V的用电器正常工作,则
A.乙图中电压的瞬时值表达式为:u = 220sin100πt V
B.乙图中电压的有效值和用电器的额定电压都是220 V,所以=
C.通过升压变压器的电流频率比通过降压变压器的电流频率大
D.升压变压器的输出功率大于降压变压器的输入功率
5、选择题 电场中A、B两点间的电势差为U,一个静止于A点、电量为q的正点电荷,在电场力的作用下从A点移动到B点。电场力所做的功等于
A.U
B.U/q
C.q/U
D.qU
