1、实验题  在“描绘小电珠的伏安特性曲线”的实验中,可供选择的实验仪器如下:

器材
规格
器材
规格
小电珠
标有“3.0 V,0.3 A”字样
滑动变阻
器R1
最大阻值10 Ω,
额定电流1.0 A
电压表 V1
量程3 V,内阻约5 kΩ
滑动变阻
器R2
最大阻值1 kΩ,
额定电流0.5 A
电压表V2
量程15V,内阻约15kΩ
直流电源E
电动势约为4 V,
内阻约为 0.5 Ω
电流表 A1
量程0.6A,内阻约1Ω
导线、电键等
电流表 A2
量程3A,内阻约0.6Ω
某同学测量小电珠U-I关系的实验数据如下表所示:
U(V)
0.0
0.2
0.5
1.0
1.5
2.0
2.5
3.0
I(A)
0.000
0.050
0.100
0.150
0.180
0.195
0.205
0.215
(1)在上述器材中,电压表应选         ;电流表应选______________;滑动变阻器应选__________。
(2)该实验应选用的实验电路图是________。

(3)根据表格中的实验数据在方格纸内画出小电珠的U-I曲线.分析曲线可知小电珠的电阻值随I变大而____________(选填“变大”、“变小”或“不变”);


参考答案:(1),,(2)A(3)变大


本题解析:(1)因为小电珠的额定电压为3V,所以选择电压表,因为小电珠的额定电流为0.3A,所以电流表选择,为了操作方便应选择最大电阻和小电珠阻值相差不大的滑动变阻器,故选
(2)电压是从零开始,所以选择滑动变阻器的分压接法,因为电流表的内阻和小电珠的内阻相差不大,所以选择电流表的外接法,故选A。
(3)如图所示,U-I图像的斜率表示小电珠的电阻,所以小电珠的电阻值随I变大而变大。

考点:“描绘小电珠的伏安特性曲线”的实验


本题难度:一般



2、实验题  欧姆表是由表头、干电池和调零电阻等串联而成的,有关欧姆表的使用连接,以下说法不正确的是(  )
A.使用前检查指针是否指在左侧“0”刻度处
B.测电阻前要使红黑表笔相接,调节调零电阻,使表头的指针指右侧零
C.红表笔与表内电池负极相连接,黑表笔与表内电池正极相连接
D.测电阻时,表针向右偏转角度越大,待测电阻阻值越大


参考答案:D


本题解析:使用前,欧姆表中没有电流,故其指针指在分度盘的左侧,故A正确;测电阻前要使红黑表笔相接,调节调零电阻,使表头的指针指右侧零,故C正确;红表笔与表内电池负极相连接,黑表笔与表内电池正极相连接,C也正确;测电阻时,表针向右偏转角度越大,待测电阻阻值越小,故D错误;所以该题选D。
考点:欧姆表的使用。


本题难度:一般



3、选择题  如图所示,三个等势面上有a、b、c、d四点,若将一正电荷由c经a移到d点,电场力做正功W1;若由c经b移到d点,电场力做正功W2,则W1与W2,c、d两点电势φc、φd关系为(  )

A.W1>W2,φc>φd
B.W1C.W1=W2,φc<φd
D.W1=W2,φc>φd


参考答案:D


本题解析:试题分析:由电场力做功与路径无关可知,W1=W2,AB错;由Wcd=qUcd得到Wcd>0,q>0,所以Ucd>0,Ucd=,所以,D对,C错
考点:考查电场力做功,电势差与电势间的关系式
点评:学生清楚电场力做功与重力做功相似,两个力都是保守力,两个力做功都与路径无关,在用电场力做功的公式和电势差的公式时,注意下角标的顺序要一致


本题难度:一般



4、选择题  将两个异性电荷间距增大一些,则下列正确的是
A.电场力做正功,电势能增加
B.电场力做负功,电势能增加
C.电场力做正功,电势能减少
D.电场力做负功,电势能减少


参考答案:B


本题解析:


本题难度:一般



5、实验题  (8分)某同学用如图1所示的电路描绘一个标有“3V 0.25A”小灯泡的伏安特性曲线。他已选用的器材有:电池组(电动势为4.5V,内阻约1Ω);电流表(量程为0~250mA,内阻约5Ω);电压表(量程为0~3V,内阻约3kΩ);电键一个、导线若干。

(1)实验中所用的滑动变阻器应选择下面两种中的           (填数字代号)。
①滑动变阻器(最大阻值20Ω,额定电流1A) ②滑动变阻器(最大阻值1750Ω,额定电流0.3A)
(2)在图2中他已经连接了一部分电路,请你用笔画线代替导线将电路连线补充完整。

(3)闭合电键前滑动变阻器的滑片应该置于             端(选填“a”、“b”)。
(4)为了得到伏安特性曲线,他以电压表的读数U为横轴,以电流表的读数I为纵轴,将实验中得到的多组数据进行了描点,如图3所示,请你帮他完成I-U图像。
(5)由实验得到的伏安特性曲线可以看出小灯泡的电阻随电压的增大而
(6)如果将此小灯泡连入如图4所示电路,其中电源电动势为3V,电源内阻与保护电阻R0的总阻值为5Ω,定值电阻R的阻值为10Ω。开关S闭合后,通过小灯泡的电流是           A(保留两位有效数字)

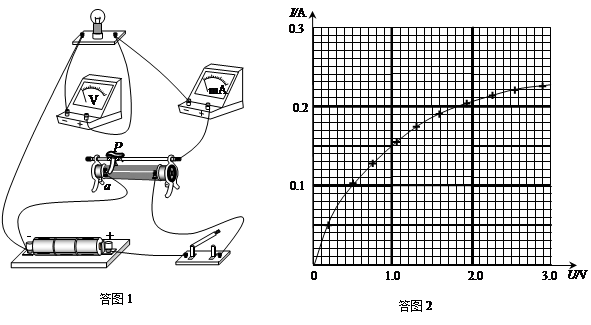

参考答案:(1)①;(2)见答图1;(3)a ;(4)见答图2 ;(5)增大 ;(6)0.18


本题解析:(1)由电路图可知本实验采用分压接法(小控大用分压),故滑动变阻器应选用小电阻;故选①.
(2)根据原理图,采用变阻器分压式+电流表外接法,将实物图连接,如答图1;
(3)为了保证安全,滑动变阻器应保证测量电路中的电压为零,即滑动变阻左侧分压为零;故滑片应在a处;
(4)用平滑曲线将各点连接,如答图2所示;
(5)由图可知,图象的斜率越来越小;而在图象中,图象的斜率表示电阻的倒数;故说明电阻在增大;
(6)设灯泡两端电压为U,电流为I,则由闭合电路欧姆定律可知 ;代入数据化简可知:,即:,看成等效电源()与小灯泡连接,作出过(2V,0)和(1V,0.3A)的图象如图所示:

两图的交点即为灯泡的工作点;则由图可知,电流为0.18A;
考点:本题考查了描绘小灯泡的伏安特性曲线。


本题难度:一般
