1、选择题 示波管的真空室中电极K发出电子（初速度不计），经过电压为U1的加速电场后，由小孔S沿水平金属板A、B间的中心线射入板间。当A、B间电压为U2时电子偏离中心线飞出电场打到荧光屏上而显示亮点。若不计电子重力，下列情况中一定能使亮点偏离中心距离变大的是（ ? ）
2、计算题 如图所示为真空示波管的示意图。电子从灯丝K发出（初速度不计），经灯丝与A板间的加速电压U1加速，从A板中心孔沿中心线KO射出，然后进入由两块平行金属板M、N形成的偏转电场中（偏转电场可视为匀强电场）。电子进入偏转电场时的速度与电场方向垂直，电子经过偏转电场后打在荧光屏上。已知M、N两板间的距离为d，板长为L1，电子质量为m，电荷量为e。求：
（1）电子在偏转电场中运动的时间；
（2）为了使电子能从偏转电场中射出，则M、N两板间所加恒定电压应满足什么条件？
3、计算题 欲使示波器光屏上出现一条竖直亮线，应怎样调节示波器？

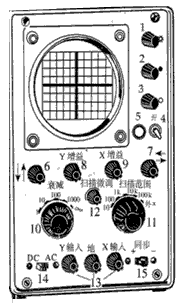

4、实验题 用示波器观察频率为900Hz的正弦电压信号，把该信号接入示波器Y输入。
（1）当屏幕上出现如图1所示的波形时，应调节________钮。如果正弦波的正负半周均超出了屏幕的范围，应调节________钮或________钮，或这两个钮配合使用，以使正弦波的整个波形出现在屏幕内。
（2）如需要屏幕上正好出现一个完整的正弦波形，应将________钮置于________位置，然后调节________钮。
?
5、计算题 如图所示是示波器的示意图，竖直偏转电极的极板长L1=4cm，板间距离d=1cm。板右端距离荧光屏L2=18cm，（水平偏转电极上不加电压，没有画出）电子沿中心线进入竖直偏转电场的速度是v=1.6×107m/s，电子电量e=1.6×10-19C，质量m=0.91×10-30kg。要使电子束不打在偏转电极上，加在
竖直偏转电极上的最大偏转电压U不能超过多大？
