1、实验题 用示波器观察频率为900 Hz的正弦电压信号。把该信号接入示波器Y输入。
（1）当屏幕上出现如图所示的波形时，应调节___________钮。如果正弦波的正负半周均超出了屏幕的范围，应调节______________钮或____________钮，或这两个钮配合使用，以使正弦波的整个波形出现在屏幕内。
（2）如需要屏幕上正好出现一个完整的正弦波形，应将________钮置于_____________位置，然后调节_________钮。
?

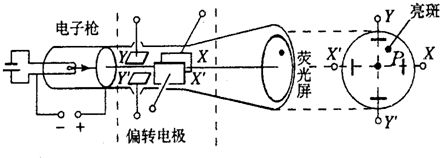

2、选择题 示波管是示波器的核心部件，它由电子枪、偏转电极和荧光屏组成，如图所示，如果在荧光屏上P户点出现亮斑，那么示波管中的（ ? ）
A．极板x应带正电，极板y应带正电
B．极板x′应带正电，极板y应带正电
C．极板x应带正电，极板y′应带正电
D．极板x′应带正电，极板y′应带正电
3、选择题 用示波器观察某交流信号时，在显示屏上显示出一个完整的波形，如图。经下列四组操作之一，使该信号显示出两个完整的波形，且波形幅度增大。此组操作是
[? ]
A.调整X增益旋钮和竖直位移旋钮
B.调整X增益旋钮和扫描微调旋钮
C.调整扫描微调旋钮和Y增益旋钮
D.调整水平位移旋钮和Y增益旋钮

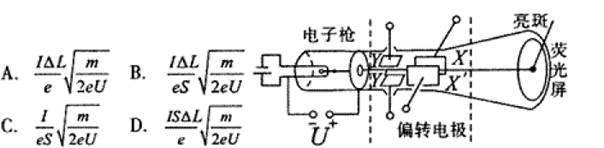

4、选择题 示波管是一种多功能电学仪器，其结构图如下图所示，电子枪中的炽热金属丝不断放出可认为初速度为零的电子，在加速电场加速，再经偏转电极xx’和YY′，最后在荧光屏上形成图象。现在偏转电极xx′和YY′上不加电压，加速电场电压为U，经加速后形成横截面积为S、电流为I的电子束。已知电子的电量为e、质量为m，则在刚射出加速电场时，一小段长为△L的电子束内电子个数是
5、选择题 示波器可以用来观察电信号随时间变化的情况，其核心部件是示波管．若在荧光屏上出现如图所示的正弦式交变电流波形，则在水平偏转电极XX′、竖直偏转电极YY′上所加的电压波形是（ ）
A．XX′加图1波形电压、YY′加图2波形电压
B．XX′加图2波形电压、YY′加图1波形电压
C．XX′加图3波形电压、YY′加图1波形电压
D．XX′加图4波形电压、YY′加图1波形电压
