1、实验题 用图甲所示的电路图做“测定干电池的电动势和内电阻”实验，完成下列问题：
①将乙图的实物连线图补充完整（两节干电池已串联接好）
②. 根据实验中得到的数据作出如丙图像，则通过计算可得到每节电池的电势E=?V，每节电池的内阻r=?Ω。
③. 由于电压表、电流表的内阻影响而导致误差，则E测?E真，r测?r真。（填<、>，=）
参考答案：（2)12分 ① 连线如图（如果滑动变阻器右边只接上面一根线也给分，实物连接只要原理对就行，电流表、R0、滑动变阻器位置可以与电路图不对应，其它出现一处错误则无分） （2分）
②、 1.5??,0.5? (每空2分)
③、E测? <?E真，r测? <?r真(每空2分)
本题解析：①根据电路图连线如图所示
②丙图的函数表达式为
，可知图象与纵坐标的交点等于电源的电动势3V，而电源由两节干电池组成，因此每节为1.5V；图象斜率的绝对值等于电源内电阻，因此内电阻为1
，这样每节干电池的内电阻为
；
③本实验的主要误差来源于电压表的分流作用，也就是电流表测量值偏小，而且当路端电压越高时，电压表的分流作用越大，也就是电流偏差越大，而当路端电压越低时，偏差越小，因此修正后的U—I图象如图中红线所示，可知，电动势的测量值小于真实值，内电阻的测量值也小于真实值
本题难度：一般
2、填空题 为了测量一个“l2V?5W”的小灯泡在不同电压下的功率，给定了以下器材：电源12V，内阻不计；
电流表：量程0～0.6A，内阻为2Ω；量程0～3A，内阻0.4Ω．
电压表：量程0～3V，内阻1.5kΩ；，量程0～15V；内阻7.5kΩ．
滑动变阻器：阻值范围0～20Ω，允许最大电流1A．
开关一个，导线若干．
实验时要求加在灯泡两端的电压可从0调到12V，并尽可能减小电表内阻对实验结果的影响．
（1）请在下框中画出实验电路图．
（2）根据画出的电路图，在上面图甲的实物图上连接电路．
（3）某位同学测得小灯泡的伏安特性曲线如图乙所示，某次测量时，电流表指针如图丙所示，电流表读数为______A，此时小灯泡的实际功率为______W．
参考答案：（1）要求电压从零调节，因此要用滑动变阻器的分压接法，灯泡电阻较小，因此安培表外接，由此可得该实验的原理图如下所示；
?
（2）灯泡的规格为“l2V?5W”，因此电压表的量程要选择0～15V，灯泡额定电流为I=PU=5W12V≈0.42A，因此电流表量程选择0～0.6A，由此根据原理图连接实物图如下所示：
（3）根据根据电流表指针，可知此时电流为：I=0.40A，由灯泡的伏安特性曲线图乙可知此时电压为：U=6.0V，
因此此时灯泡时间消耗的功率为：P=UI=0.40A×6.0V=2.40W
故答案为：0.40；?2.40．
本题解析：
本题难度：一般
3、选择题 在电学探究实验课中，某组同学在实验室利用如图甲所示的电路图连接好电路，并用于测定定值电阻R0、电源的电动势E和内电阻r0．调节滑动变阻器的滑动触头P向某一方向移动时，一个同学记录了电流表A和电压表V1的测量数据，另一同学记录了电流表A和电压表V2的测量数据．根据所得数据描绘了如图乙所示的两条U-I直线．则有（ ）
A．图象中的图线乙是电压表V1的测量值所对应的图线
B．由图象可以得出电源电动势和内阻分别是E=1.50V，r=1.0Ω
C．当该电源只给定值电阻R0供电时R0消耗的功率为0.55W
D．图象中两直线的交点表示在本电路中该电源的效率达到最大值
参考答案：B
本题解析：
本题难度：一般
4、实验题 某同学为了测定一只电阻的阻值，采用了如下方法：
①用多用电表粗测：多用电表电阻挡有4个倍率：分别为×l k、×l00、×l0、×l。该同学选择×l00倍率，用正确的操作步骤测量时．发现指针偏转角度太大（指针位置如下图中虚线所示）．为了较准确地进行测量，请你补充完整下列依次应该进行的主要操作步骤：
a·?，
b．两表笔短接，调节欧姆调零旋钮，使指针指在0
处。
c．重新测量并读数，若这时刻度盘上的指针位置如上图中实线所示．测量结果是 ?
② 该同学用伏安法继续测定这只电阻的阻值，除被测电阻外，还有如下实验仪器
A．直流电源（电压3 V．内阻不计）?……?…
B．电压表
?（量程0～5 v．内阻约为5 k）
C．电压表
?（量程0～15 v，内阻约为25 k）
D．电流表
?（量程0～25 mA．内阻约为l）
E．电流表
?（量程0～25 0mA．内阻约为0.l）
F．滑动变阻器一只，阻值
G．电键一只，导线若干
在上述仪器中．电压表应选择?填“”或“”）, 电流表应选择?（填“”或“”）．请在方框内画出电路原理图 （电表用题中所给的符号表示）
参考答案：①a.换用倍率
档? c.120 ?②
?
本题解析：①指针偏转角度太大，说明电阻太小，选择的倍率偏大，因此应该从×l00换为×l0；欧姆档的读数为指针所指的刻度乘以倍率即
。②由于电源电动势只有3v，所以电压表选择量程为0～5 v的，根据上问中粗测的电阻
，根据电动势3v可得电流最大为
,所以电流表选择量程为0～25 mA的。由于滑动变阻器的阻值比待测电阻小，所以选择分压式，根据
即大内偏大小外偏小判断电流表选择内接法，电路图如答案。
本题难度：一般
5、简答题 有一种名为辉钼（MoS2）的单分子层材料，非常薄，很容易用在纳米技术上，在制造微型晶体管、发光二极管（LED）、太阳能电池等方面有很大潜力．某学习小组利用辉钼制成的半导体来探究其电阻的决定因素，做了如下实验

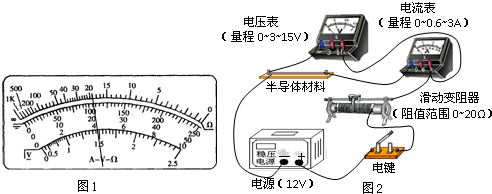

（1）用多用电表R×1档测其电阻，表盘指针如图1，则半导体材料的电阻为______Ω
（2）某同学利用器材连接电路如图2所示．闭合电键后，发现电路有故障（已知电源、电表和导线均完好，电源电动势为12V）：若电流表示数为零、电压表示数几乎为12V，则发生故障的是______处
A．半导体材料?B．滑动变阻器
C．电键?D．电源
②若电流表、电压表示数均为零，该同学利用多用电表检查故障时将选择开关旋至______档
A．欧姆×10?B．直流电压25V
C．直流电流500mA?D．交流电压25V
（3）为使实验尽可能准确，请你对该同学的实物连接电路加以改进．（至少一条）______．
参考答案：（1）半导体材料的阻值为R=1×19Ω=19Ω．
（2）①闭合电键后，发现电路有故障（已知电源、电表和导线均完好，电源电动势为12V）：若电流表示数为零、电压表示数几乎为12V，则电路故障是A．
②用欧姆表检查电路故障时，应断开电源，在该实验中并没有断开电源，因此应使用电压表检查电路故障，先将选择开关旋至直流电压25V，故选B．
（3）为使实验尽可能准确，“电流表量程应选0～0.6A”或“安培表应用外接法”．
故答案为：
（1）19Ω?（2）①A?②B?（3）“电流表量程应选0～0.6A”或“安培表应用外接法”．
本题解析：
本题难度：一般
