1、实验题 研究小组欲测一新材料制成的均匀圆柱体的电阻率．步骤如下：
（1）用游标为20分度的卡尺测量其长度如图，由图可知其长度为 mm；
（2）用螺旋测微器测量其直径如右上图，由图可知其直径为 mm；

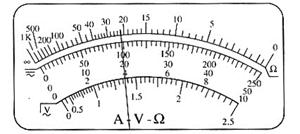

（3）用多用电表的电阻“×10”挡，按正确的操作步骤测此圆柱体的电阻，表盘的示数如图，则该电阻的阻值约为 Ω。
（4）用伏安法测定该圆柱体在不同长度时的电阻，除被测圆柱体外，还有如下供选择的实验器材：
电流表A1(量程0～4 mA，内阻约50 Ω)
电流表A2(量程0～10 mA，内阻约30 Ω)
电压表V1(量程0～3 V，内阻约10 kΩ)
电压表V2(量程0～15 V，内阻约25 kΩ)
直流电源E(电动势4 V，内阻不计)
滑动变阻器R1(阻值范围0～15 Ω，允许通过的最大电流2.0 A)
滑动变阻器R2(阻值范围0～2 kΩ，允许通过的最大电流0.5 A)
开关S、导线若干
为使实验误差较小，要求测得多组数据进行分析，请在如图所示的虚线框中画出测量的电路图，并标明所用器材的代号．
2、填空题 由电流表G的刻度盘可知此表头的满偏电流Ig=300μA，测得电流表G内阻Rg的数值为500Ω（以下结果均保留两位有效数字）。
【小题1】若将其改装成量程为3V的电压表，需要串联一个 kΩ的电阻。
【小题2】若将其改装成量程为3mA的电流表，需要并联一个 kΩ的电阻。
3、选择题 如图所示的实验装置中，极板A接地，平行板电容器的极板B与一个灵敏的静电计相接．将A极板向左移动，增大电容器两极板间的距离时，电容器所带的电量Q、电容C、两极间的电压U，电容器两极板间的场强E的变化情况是
A.Q变小，C不变，U不变，E变小
B.Q变小，C变小，U不变，E不变
C.Q不变，C变小，U变大，E不变
D.Q不变，C变小，U变大，E变小
4、实验题 有一个小灯泡上标有“4.8V 2W”的字样，现在测定小灯泡在不同电压下的电功率，并作出小灯泡的电功率P与它两端电压的平方U 2的关系曲线。有下列器材可供选用：
A．电压表V1（0～3V，内阻3kΩ） B．电压表V2（0～15V，内阻15kΩ）
C．电流表A（0～0.6A，内阻约1Ω） D．定值电阻R1＝3kΩ
E．定值电阻R2＝15kΩ F．滑动变阻器R（10Ω，2A）
G．学生电源（直流6V，内阻不计） H．开关、导线若干
【小题1】为了使测量结果更加准确，实验中所用电压表应选用 ，定值电阻应选用 ，从而改装电压表；
【小题2】为减小实验误差，并要求从零开始多测几组数据，请在图13（丁）的方框内画出满足实验要求的电路图；

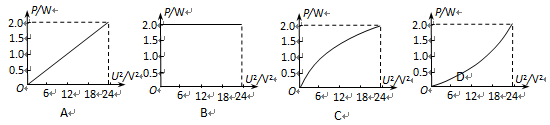

【小题3】根据实验数据作出P-U2图象，下面的四个图象中可能正确的是 。
5、实验题 (6分)一探究小组采用以下两种方法测人体双手间的电阻．
(1)用多用电表欧姆“×100”挡，测量结果如图所示，读出人体电阻为__________
.
(2)用伏安法测量：
①分别用电流表内接法和电流表外接法采集数据作出了U—I，图线如图所示，其中用电流表内接法得到的是______________图线(填“甲”或“乙”)．
②已知滑动变阻器最大阻值约10，为了较准确的测出人体电阻，且要求测量更多组数据，请以笔画线代替导线完成剩余部分的实物连接.
