1、实验题  (6分)一探究小组采用以下两种方法测人体双手间的电阻.

(1)用多用电表欧姆“×100”挡,测量结果如图所示,读出人体电阻为__________.
(2)用伏安法测量:
①分别用电流表内接法和电流表外接法采集数据作出了U—I,图线如图所示,其中用电流表内接法得到的是______________图线(填“甲”或“乙”).

②已知滑动变阻器最大阻值约10,为了较准确的测出人体电阻,且要求测量更多组数据,请以笔画线代替导线完成剩余部分的实物连接.



2、选择题  某静电场的电场线分布如图所示,图中P、Q两点的电场强度的大小分别为EP和EQ,电势分别为φP和φQ,则

A.EP>EQ,φP>φQ
B.EP>EQ,φP<φQ
C.EP<EQ,φP>φQ
D.EP<EQ,φP<φQ

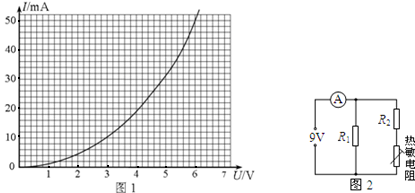

3、实验题  图1为某一热敏电阻的I-U关系曲线图,在图2所示的电路中,电源电压恒为9v,电流表读数为70mA,定值电阻R1=250,由热敏电阻的I-U关系曲线可知,热敏电阻两端的电压约为      v,热敏电阻的阻值约为       ,电阻R2的阻值约为       。(结果均保留一位小数)



4、实验题  (1)(2分)在测电源电动势和内阻实验中,下列说法正确的是(  )
A.用新电池较好     B.用旧电池好
C.新、旧电池一样   D.以上说法都不对
(2)(4分)如图所示是根据某次实验记录的数据画出的U-I图线,关于此图线,下列说法中正确的是(  )

A.纵轴的截距表示电源的电动势,即E=3.0 V
B.横轴的截距表示电源的短路电流,即I短=0.6 A
C.电源的内阻r=5 Ω
D.电源的内阻r=1.0 Ω



5、选择题  匀强磁场中的一个带电粒子,仅在磁场力作用下做匀速圆周运动。将该粒子的运动等效为环形电流,那么此电流值
A.与粒子电荷量成正比
B.与粒子速率成正比
C.与粒子质量成正比
D.与磁感应强度成正比
