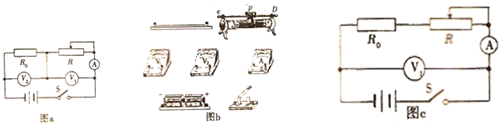

1、简答题 现要测电阻R．的阻值和干电池组的电动势E及内电阻r．给定的器材有：两个理想电压表V1和V2（量程均为3V），理想电流表A（量程为0.6A），滑动变阻器R，待测的电阻R0，两节串联的电池，电键S及导线若干．某同学设计一个如图（a）所示的电路同时测电阻R0的阻值和电池组的电动势及内电阻．
（1）根据电路图，请在图b中连接实物图
（2）如果电压表和电流表不是理想的，那么电动势和内电阻的测量将存在误差，这是由于______．
A．电流表A的分压作用
B．电流表A的分流作用
C．电压表V1的分压作用
D．电压表V1的分流作用
（3）若上述电路中少了一个电压表，仍可用一个电路同时测电阻R0阻值和干电池组的电动势E及内阻r，测量电路图如图c所示，请完成下列实验步骤：
①按电路图连接好电路；
②闭合开关S，______，读取两电表读数为U1、I1；
③______，读取两电表读数为U2、I2；
④整理器材，数据处理．
（4）根据第三问的数据得出电阻R0=______，电源参数E=______，r=______．
2、选择题 a、b、c、d四个带电液滴在如图所示的匀强电场中，分别水平向左、水平向右、竖直向上、竖直向下作匀速直线运动，可知（ ）
A．a、b为同种电荷，c、d为异种电荷
B．a、b的电势能、机械能均不变
C．c的电势能减少，机械能增加
D．d的电势能减少，机械能减少
3、选择题 如图所示中A、B、C为某电场中的三条等势线，其电势分别为3V、5V、7V．实线为带电粒子在电场中运动时的轨迹，P、Q为轨迹与A、C的交点，电荷只受电场力作用，忽略重力，则下列说法正确的是（ ? ）
A．粒子带负电
B．电荷在P点受到的电场力大于在Q点受到的电场力
C．P点电势能大于Q点电势能
D．粒子在P点的动能大于在Q点的动能
4、选择题 使用多用电表的欧姆挡测电阻时，下列说法正确的是（ ）
A．测量前应检查指针是否停在“Ω”刻度线的“∞”处
B．每一次换挡，都要重新进行一次调零
C．测量时，若指针偏转很小（靠近∞附近），应换倍率更大的挡进行测量
D．在外电路，电流从红表笔流经被测电阻到黑表笔
5、选择题 如图所示是示波器的原理图，电子在电压为U1的加速电场加速后射入电压为U2的偏转电场，离开偏转电场后电子打在荧光屏上的P点，P点与O点的距离叫做偏转距离，而单位偏转电压引起的偏转距离称之为示波器的灵敏度．要提高示波器的灵敏度，可以采取以下哪些方法（ ? ）
A．提高加速电压U1
B．提高偏转电压U2
C．增大偏转电场极板长度
D．增大偏转电场极板间的距离
