1、实验题 关于做“测电源电动势和内电阻”的实验。

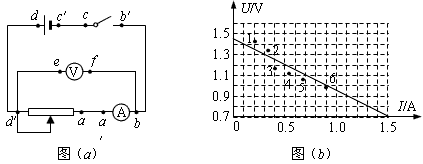

（1）有同学按图（a）电路进行连接，他用到的6根导线是aa′、bb′、cc′、dd′、d′e和bf ，由于其中混进了一根内部断开的导线，所以当他按下开关后，发现两个电表的指针均不偏转，他用多用表的电压档测量bc′间的电压，读数约为1.5V（已知电池电动势约为1.5V），根据上述现象可推得，这6根导线中可能哪几根内部是断开的？答：_____________（写导线编号）。为了确定哪一根导线的内部是断开的，他至少还要用多用表的电压档再测量几次？答：______________次。
（2）排除故障后，该同学通过改变滑动变阻的电阻，测得了6组U、I的数据，根据第1、2、3、4、5和6组的数据，他在U-I图上标出了这些数据点，并且按照这些数据点的分布绘制了相应的U-I图线（如图（b）所示），由这一图线，可求得电源的电动势E为________V，内电阻r为________Ω。如果他不利用这一图线，而是利用任意两组U、I数据，那么当他选择哪二组数据时求出的E、r值误差最大？答：________________（写数据组编号） 。
参考答案：（1）bb′、cc′，1
（2）1.45（或1.46、1.44），0.5（或0.51、0.49），2、3
本题解析：
本题难度：一般
2、简答题 如图所示，将平行板电容器极板竖直放置，两板间距离d=0.1m，电势差U=1000V，一个质量m=0.2g，带正电q=10-7C的小球（球大小可忽略不计），用l=0.01m长的丝线悬于电容器极板间的O点．现将小球拉到丝线呈水平伸直的位置A，然后放开．假如小球运动到O点正下方B点处时，线突然断开．
（1）求小球运动到O点正下方B点处刚要断时线的拉力
（2）以后发现小球恰能通过B点正下方的C点，求B、C两点间的距离．（g取10m/s2）
参考答案：（1）电场强度E=Ud=104V/m
从A到B根据动能定理：mgl-Eql=12mv2B
由牛顿第二定律：T-mg=mv2Bl
解得：T=4×10-3N?vB=
本题解析：
本题难度：一般

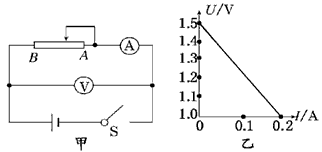

3、填空题 某同学利用甲图装置测定干电池的电动势和内阻，测得的电压和电流的关系图象如图乙所示，这个电池的电动势为E＝______________V，内阻r＝______________Ω。
参考答案：1.5，2.5
本题解析：
本题难度：一般
4、实验题 现要测量电流表G1的内阻，给出下列器材：
电流表G1（量程5 mA，内阻r1约为150Ω左右）；
电流表G2（量程10 mA，内阻r2约为100Ω左右）；
定值电阻R1=100 Ω；
定值电阻R2=10Ω；
滑动变阻器R3（0～200Ω）；
干电池E（1.5 V，内阻未知）；
单刀单掷开关S，导线若干。
（1）定值电阻选________；
（2）在方框中画出实验电路设计图，并标明所用器材的代号；
（3）若选测量数据中的一组来计算r1，所用的表达式r1=________，式中各符号的意义是：________。
参考答案：（1）R1
（2）
（3）
；I1、I2分别表示电流表G1、G2读数，R1表示定值电阻R1的阻值
本题解析：
本题难度：一般

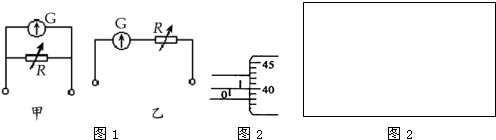

5、简答题 （1）如图1所示的甲、乙两个电路，都是由一个灵敏电流计G和一个变阻器R组成，它们之中一个是测电压的电压表，另一个是测电流的电流表，那么以下结论中正确的是______
A．甲表是电流表，R增大时量程增大；
B．甲表是电流表，R增大时量程减小；
C．乙表是电压表，R增大时量程减小；
D．乙表是电流表，R增大时量程增大．
（2）在“测金属电阻率”实验中，螺旋测微器测金属丝的直径的读数如图2所示，则直径d=0.900mm，测得接入电路的金属丝的长度为L，已知其电阻大约为25Ω．
在用伏安法准确测其电阻时，有下列器材供选择，
A1电流表（量程40mA，内阻约0.5Ω）
A2电流表（量程10mA，内阻约0.6Ω）
V1电压表（量程6V，内阻约30kΩ）
V2电压表（量程1.2V，内阻约的20kΩ）
R1滑动变阻器（范围0-10Ω）
R2滑动变阻器（范围0-2kΩ）
除必选电源（电动势1.5V，内阻很小）、导线、开关外，电流表应选______，电压表应选______，滑动变阻器应选______．（填代号）并将设计好的测量电路原理图画在如图3所示的虚框内．
（3）若电压表、电流表读数用U、I表示，用上述测得的物理量计算金属丝的电阻率的表示式为ρ=______．
参考答案：（1）：根据串联电阻具有分压作用，并联电阻具有分流作用的原理可知，甲图是电流表，乙图是电压表：
当电阻R增大时，甲图中的总电流减小，即电流表的量程应减小，所以A错误B正确；
当电阻R增大时，乙图中的总电压变大，即电压表的量程最大，所以C错误D正确；
故选：BD
（2）：根据电源电动势为1.5V可知，电压表应选V2；
根据欧姆定律可知通过待测电阻的最大电流为Imax=URx=1.225A=48mA，可知电流表应选A1；
根据闭合电路欧姆定律可知，电路中需要的最大电阻为Rmax=E13IA=1.513×40×10-3Ω=112.5Ω，所以变阻器应选择R1，并且应采用分压式接法；
由于待测电阻满足RVRx＞RxRA，所以电流表应用外接法，电路图如图所示：
（3）：根据欧姆定律应有：Rx=UI①
根据电阻定律应有：Rx=ρL14πd2②
联立①②两式解得：ρ=πUd24IL；
故答案为：（1）BD
（2）A1、V2、R1，如图
（3）πUd24IL
本题解析：
本题难度：一般
