1、简答题 如图所示电路中，R1=R2=R3=1Ω，当S接通时，电压表的示数为1V，当电键S断开时，电压表的示数为0.8V，求：电源电动势E及内阻r？
![]()
600)makesmallpic(this,600,1800);\' alt=\"\" src=\"http://www_php168_com/91files/2016060415/la2lzsxyxzk.png\">

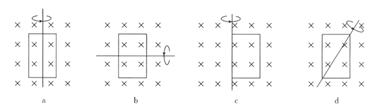

2、选择题 匀强磁场中有一长方形闭合导线框，分别以相同的角速度绕图a、b、c、d所示的固定转轴旋转，用![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060315/excil42zk4w.png\" style=\"vertical-align:middle;\">、![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060315/541lzciggnv.png\" style=\"vertical-align:middle;\">、![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060315/r14lfn0haz1.png\" style=\"vertical-align:middle;\">、![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060315/btdgdh0wdlz.png\" style=\"vertical-align:middle;\">表示四种情况下线框中电流的有效值，则（ ）
![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060315/s5xbrgtzwrq.jpg\" style=\"vertical-align:middle;\">
A．![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060315/xp4rp52cb4h.png\" style=\"vertical-align:middle;\">
B．![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060315/r2wzywamfjx.png\" style=\"vertical-align:middle;\">
C．![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060315/pgsbadmdwke.png\" style=\"vertical-align:middle;\">
D．![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060315/hjyaisixaie.png\" style=\"vertical-align:middle;\">
3、选择题 如图所示，直线Ⅰ、Ⅱ分别是电源1与电源2的路端电压随输出电流变化的特性图线，曲线Ⅲ是一个小灯泡的伏安特性曲线，如果把该小灯泡先后分别与电源1和电源2单独连接时，则下列说法不正确的是
![]()
600)makesmallpic(this,600,1800);\' style=\"VERTICAL-ALIGN: middle\" border=\"0\" src=\"http://www_php168_com/91files/2016060415/rcv0jvrunr1.gif\">
[? ]
A.电源1和电源2的内阻之比是11：7
B.电源1和电源2的电动势之比是1：1
C.在这两种连接状态下，小灯泡消耗的功率之比是1：2
D.在这两种连接状态下，小灯泡的电阻之比是1：2
4、选择题 如图所示，电源电动势为E，内阻为r，闭合开关S，水平放置的平行板电容器C中有一质量为m的带电粒子恰好处于静止状态．当滑动变阻器的滑?片P向上滑动时，下列说法中正确的是（ ）
A．小灯泡L将变暗
B．电压表的示数将变小
C．将有向左的电流通过R3
D．带电粒子向上运动
![]()
600)makesmallpic(this,600,1800);\' alt=\"91考试网\" src=\"http://www_php168_com/91files/2016060414/zsacmibwnsj.png\">
5、选择题 如图所示，电源电动势为E，内阻为r。当滑动变阻器R2的滑片P向左滑动时，下列说法不正确的是（ ）
![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060315/3zq2yeqldd3.png\" style=\"vertical-align:middle;\">
A．电阻R3消耗的功率变大
B．电容器C上的电荷量变大
C．灯L变暗
D．R1两端的电压变化量的绝对值小于R2两端的电压变化量的绝对值
