1、填空题 已知一小量程电流表的内阻Rg为200欧姆，满偏电流Ig为2mA。现在用如图电路将其改装为量程为0.1A和1A的双量程电流表。
![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060313/k1glponzvjg.jpg\" style=\"vertical-align:middle;\">
（1）当用哪两个接线柱时为0.1A的量程？
答：
（2）当用哪两个接线柱时为1A的量程？
答：
（3）定值电阻R1= ,R2= （保留两位有效数字）。
参考答案：（1）接a、c端点（2）接a、b端点（3）0.41欧姆、3.7欧姆
本题解析：根据电流表改装原理可得：![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060313/nv1j4bt0bia.png\" style=\"vertical-align:middle;\">，所以电流量程越大，需要并联的电阻越小，故当接ac断点时，电流表的量程为0.1A，当接ab端点时，电流表量程为1A，联立方程![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060313/dblwqssq2oz.png\" style=\"vertical-align:middle;\">, ![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060313/jmly5vpimhx.png\" style=\"vertical-align:middle;\">,可得![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060313/d4b5dd2kcha.png\" style=\"vertical-align:middle;\"> ，![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060313/oj5io2menq0.png\" style=\"vertical-align:middle;\">
考点：考查了电流表的改装原理
点评：电流表改装电压表需串联一个电阻，改装原理：U=Ig（Rg+R），U为改装后电压表量程，R为串联电阻．
改装为电流表需并联一个电阻，改装电流表原理：IgRg=（I-Ig）R′，其中I为量程
本题难度：一般
2、实验题 （10分）利用如图甲所示的电路测量某种电阻丝材料的电阻率，所用电阻丝的电阻约为20 Ω。带有刻度尺的木板上有a和b两个接线柱，把电阻丝拉直后固定在接线柱a和b上。在电阻丝上夹上一个带有接线柱c的小金属夹，沿电阻丝移动金属夹，可改变其与电阻丝接触点P的位置，从而改变接入电路中电阻丝的长度。可供选择的器材还有：
电池组E（电动势为3.0 V，内阻约1 Ω）；
电流表A1（量程0～100 mA，内阻约5 Ω）；
电流表A2（量程0～0.6 A，内阻约0.2 Ω）；
电阻箱R（0～999.9 Ω）；
开关、导线若干。
![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060313/igjbuc1ygnd.jpg\" style=\"vertical-align:middle;\">
实验操作步骤如下：
A．用螺旋测微器在电阻丝上三个不同的位置分别测量电阻丝的直径；
B．将选用的实验器材，按照图甲连接实验电路；
C．调节电阻箱使其接入电路中的电阻值较大；
D．将金属夹夹在电阻丝上某位置，闭合开关，调整电阻箱的阻值，使电流表满偏，然后断开开关。记录电阻箱的电阻值R和接入电路的电阻丝长度L；
E．改变金属夹与电阻丝接触点的位置，闭合开关，调整电阻箱的阻值，使电流表再次满偏。重复多次，记录每一次电阻箱的电阻值R和接入电路的电阻丝长度L；
F．断开开关，整理好器材。
①某次测量电阻丝直径d时，螺旋测微器示数如图乙所示，则d＝________mm；
![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060313/1z151ykd5c0.jpg\" style=\"vertical-align:middle;\"> ![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060313/b23zkyofgde.jpg\" style=\"vertical-align:middle;\">
②实验中电流表应选择______（填“A1”或“A2”）；
③用记录的多组电阻箱的阻值R和对应的接入电路中电阻丝长度L的数据，绘出了如图丙所示的R
参考答案：
本题解析：
本题难度：一般
3、实验题 （8分）有一个待测电阻R，其阻值大约20Ω～50Ω之间，现要进一步测量其电阻，手边现有如图所示器材：
电源E（电动势12V，内阻为0.5Ω）；
电压表（0～3 V～15V，内阻约10kΩ）;
电流表（0～0.6A～3A，内阻约1Ω）
滑动变阻器R1（阻值0～10Ω，额定电流2A）；
滑动变阻器R2（阻值0～1700Ω，额定电流0.3A）；
电键S和导线若干。

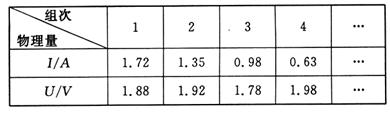

要求多次测量电阻R的电压U和电流I，画出其伏安线求电阻。现回答下面问题：
（1）电压表的量程应选 ，电流表的量程应选 ，滑动变阻器应选 。
（2）请画出实验电路图。
参考答案：（1）0~15V 0~0.6A R1 （2）外接 分压式
本题解析：（1）电源电动势12V，所以电压表量程应该选用0—15V的，电流最大值约为![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060313/l2nu5rah1iq.png\" style=\"vertical-align:middle;\">，所以电流表量程选0—0.6A的，滑动变阻器在调节起来较为方便，应该选阻值较小的R1，
（2）滑动变阻器阻值较小，应该选用分压电路，待测电阻阻值较小，选用电流表外接，电路图如下
![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060313/nx2uybb54c5.png\" style=\"vertical-align:middle;\">
本题难度：一般
4、实验题 （１２分）按图所示的电路测量两节干电池串联组成电池组的电动势![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060313/mdqcwktdrx0.png\" style=\"vertical-align:middle;\">和内阻![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060313/xmy3fpigci3.png\" style=\"vertical-align:middle;\">，其中![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060313/jhz0krfnb21.png\" style=\"vertical-align:middle;\">为电阻箱，![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060313/xijbd2pszd4.png\" style=\"vertical-align:middle;\">为定值电阻，干电池的工作电流不宜超过0.5A.实验室提供的器材如下：电流表（量程0～0.6～3.0A），电阻箱（阻值范围0～999.9Ω），定值电阻若干，电键、导线若干。
①在下面提供的四个电阻中，保护电阻![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060313/xijbd2pszd4.png\" style=\"vertical-align:middle;\">应选用_______。
A．5Ω B．20Ω C．100Ω D．1kΩ
②根据电路图，请在图中画出连线，将器材连接成实验电路。
![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060313/htigkqebdvi.jpg\" style=\"vertical-align:middle;\">![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060313/rxoiykpvukv.jpg\" style=\"vertical-align:middle;\">![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060313/ld2qeq00mtj.jpg\" style=\"vertical-align:middle;\">
③实验时，改变电阻箱![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060313/jhz0krfnb21.png\" style=\"vertical-align:middle;\">的值，记录下电流表A的示数![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060313/xadjq4qkoxl.png\" style=\"vertical-align:middle;\">，得到若干组![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060313/jhz0krfnb21.png\" style=\"vertical-align:middle;\">、![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060313/xadjq4qkoxl.png\" style=\"vertical-align:middle;\">的数据。根据实验数据绘出如图所示的![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060313/rznlg00ljf2.png\" style=\"vertical-align:middle;\">图线，由此得出电池组的电动势![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060313/mdqcwktdrx0.png\" style=\"vertical-align:middle;\">=______![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060313/azewkl2uqrq.png\" style=\"vertical-align:middle;\">,内电阻![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060313/xmy3fpigci3.png\" style=\"vertical-align:middle;\">=_______![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060313/zpn13ky30gq.png\" style=\"vertical-align:middle;\">.
参考答案：① A （３分） ② 实物图连接如图所示（３分）
![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060313/13i3mzmij2w.png\" style=\"vertical-align:middle;\">
③ 3.0 (2.9![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060313/51i3zjdkmnc.png\" style=\"vertical-align:middle;\">3.0)（３分）, 1.0 (0.9![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060313/51i3zjdkmnc.png\" style=\"vertical-align:middle;\">1.1)（３分）
本题解析：
试题分析:①两节干电池的电动势是3V，干电池的工作电流不宜超过0.5A．所以电路总电阻不小于6Ω,所以保护电阻![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060313/xijbd2pszd4.png\" style=\"vertical-align:middle;\">应选用A．
②由电路图将器材连接成实验电路，如上图所示.
③根据闭合电路欧姆定律![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060313/ksnzzlvucgs.png\" style=\"vertical-align:middle;\">，可得![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060313/nhgoy5i4cj3.png\" style=\"vertical-align:middle;\">，根据数学知识得知，![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060313/rznlg00ljf2.png\" style=\"vertical-align:middle;\">图象的斜率等于电源的电动势![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060313/mdqcwktdrx0.png\" style=\"vertical-align:middle;\">，斜率为k≈3.00，则电源的电动势![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060313/2xipkk211tp.png\" style=\"vertical-align:middle;\">；轴截距的绝对值![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060313/biaeizj5d2b.png\" style=\"vertical-align:middle;\">，则内阻 ![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060313/k33qclgvbtp.png\" style=\"vertical-align:middle;\">.
考点：本题考查了测定电源的电动势和内阻.
本题难度：一般
5、实验题 （12分）实际电流表有内阻，测量电流表G1的内阻r1采用如图甲所示的电路。可供选择的器材如下：
![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060313/s3wb0ot3fg0.png\" style=\"vertical-align:middle;\">![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060313/51fuzzb5dfq.png\" style=\"vertical-align:middle;\">
①待测电流表G1：量程为0 ~ 5 mA，内阻约为300 Ω
②电流表G2：量程为0 ~ 10 mA，内阻约为40 Ω
③定值电阻R1：阻值为10 Ω
④定值电阻R2：阻值为200 Ω
⑤滑动变阻器R3：阻值范围为0 ~ 1000 Ω
⑥滑动变阻器R4：阻值范围为0 ~ 20 Ω
⑦干电池E：电动势约为1.5 V，内阻很小
⑧电键S及导线若干
（1）定值电阻R0应选 ，滑动变阻器R应选 。（在空格内填写序号）
（2）用笔画线代替导线，按图甲要求，在图乙中连接实物图。
（3）实验步骤如下：
①按电路图连接电路（为电路安全，先将滑动变阻器滑片P调到左端）
②闭合电键S，移动滑片P至某一位置，记录G1和G2的读数，分别记为I1和I2；
③多次移动滑动触头，记录各次G1和G2的读数I1和I2；
④以I1为纵坐标，I2为横坐标，作出相应图线，如图丙所示。
⑤根据I1－I2图线的斜率k及定值电阻R0，得到待测电流表G1的内阻表达式为r1 = 。（用k、R0表示）
![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060313/1j5s3ifq50u.png\" style=\"vertical-align:middle;\">
（4）若测定G1表的内阻r1为290 Ω，用它改装成如图丁的一个多量程多用电表，电流、电压和电阻的测量都各有两个量程(或分度值)不同的档位。1、2两个档位为电流表档位，其中的大量程是小量程的10倍。
![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060313/yipbrsi1043.png\" style=\"vertical-align:middle;\">
①关于此多用表，下列说法正确的是：
A．当转换开关S旋到位置4时，是电阻档
B．当转换开关S旋到位置6时，是电压档
C．转换开关S旋到5的量程比旋到6的量程大
D．A表笔为红表笔，B表笔为黑表笔
②图中的电源 E′ 的电动势为9.0 V，当把转换开关S旋到位置4，在AB之间接900 Ω电阻时，表头G1刚好半偏。已知之前的操作顺序和步骤都正确无误。则R5 = Ω，R6 = Ω。
参考答案：（1）④；⑥ （2分） （2）如图见解析 （2分）（3）![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060313/1ptklqe3gw1.png\" style=\"vertical-align:middle;\">（2分） （4）ABD（2分）
（5）29 （2分）；261（2分）
本题解析：由题意知，电流表G1的量程5mA，内阻约300Ω，电流表所以G2的量程10mA，需与G1的并联电阻分流，所以选择200Ω定值电阻④；控制电路选择分压式接法，故滑动变阻器选择阻值较小的⑥；（2）实物图如图
![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060313/shmxbrvtvva.png\" style=\"vertical-align:middle;\">
（3）由图知![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060313/w4wosuxlfhk.png\" style=\"vertical-align:middle;\">，整理得：![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060313/4bnug4okarz.png\" style=\"vertical-align:middle;\">，所以![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060313/qqjg5jlotoc.png\" style=\"vertical-align:middle;\">，解得：![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060313/p03lnyjmpud.png\" style=\"vertical-align:middle;\">；（4）由图知，旋钮开关接1、2为电流档，3、4为欧姆档，5、6为电压档，所以A正确；B错误；改装为电压表的量程为![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060313/31fym1p3k0x.png\" style=\"vertical-align:middle;\">，串联电阻的阻值越大，量程越大，故转换开关S旋到5的量程比旋到6的量程小，所以C错误；多电表电流从红色表笔流入电表，从黑色表笔流出电表，所以A表笔为红表笔，B表笔为黑表笔，故D正确；（5）“测量过程操作的顺序和步骤都正确无误”，意味着之前已经将A、B短接调零了（即让表头满偏），在AB之间接900 ![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060313/i2ymarkbqhr.png\" style=\"vertical-align:middle;\">电阻时，表头G刚好半偏，说明：当表头半偏时，改装后的欧姆表“4”的总内阻![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060313/fvkzhkx33f5.png\" style=\"vertical-align:middle;\">，则转换开关S在“2”时(如图a)，电流表的量程为![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060313/aqrasfvutiz.png\" style=\"vertical-align:middle;\">
![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060313/n2xsde0qrwo.png\" style=\"vertical-align:middle;\">
依题意, 转换开关S在1(如图b)时，电流表的量程为![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060313/womflelohft.png\" style=\"vertical-align:middle;\">由表头G的满偏电流为![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060313/n5jp4garmjk.png\" style=\"vertical-align:middle;\">、内阻为290![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060313/4dlgvhur302.png\" style=\"vertical-align:middle;\">和并联电路电流分配规律可解得：![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060313/g3g15ryyx0h.png\" style=\"vertical-align:middle;\">29![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060313/4dlgvhur302.png\" style=\"vertical-align:middle;\">，![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060313/rqwtvgyp2tb.png\" style=\"vertical-align:middle;\">261![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060313/4dlgvhur302.png\" style=\"vertical-align:middle;\">。
考点：本题考查测量电表的内阻、多用电表的使用
本题难度：一般
