1、简答题 如图所示，直流电源的电动势E＝30V，内阻r＝1Ω，将它与一个标有“6V12W”的小灯泡和一台内部导线电阻为2Ω的直流电动机串联组成闭合电路，小灯泡恰能正常发光，不计电动机转动时的摩擦．求：电动机输出的机械功率．
参考答案：36W
本题解析：
本题难度：简单
2、简答题 如图所示，
＝3000
，电压表1的内阻为6000，电压表2的内阻为3000
. 已知
断开，
接1时，电压表1的读数是4V；闭合, 接1时,电压表1的读数是8V；闭合，接2时，电压表2的读数是7.5V，求
的阻值．

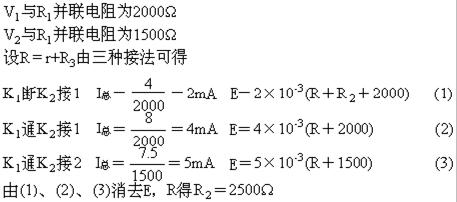

参考答案：
本题解析：
本题难度：一般
3、选择题 把电阻非线性变化的滑动变阻器接入图1的电路中，移动滑动变阻器触头改变接入电路中的长度x（x为图中a与触头之间的距离），定值电阻R1两端的电压与x间的关系如图2，a、b、c为滑动变阻器上等间距的三个点，当触头从a移到b和从b移到c的这两过程中，下列说法正确的是（ ）
A．电流表示数变化相等
B．电压表V2的示数变化不相等
C．电阻R1的功率变化相等
D．电源的输出功率均不断增大
参考答案：A、根据欧姆定律得到电阻R1两端的电压U1=IR1，由图看出，电压U1变化相等，R1一定，则知电流的变化相等，即得电流表示数变化相等．故A正确．
B、电压表V2的示数U2=E-Ir，电流I的变化相等，E、r一定，则△U2相等．故B错误．
C、电阻R1的功率P1=I2R1，其功率的变化量为△P1=2IR1?△I，由上知△I相等，而I减小，则知，从a移到b功率变化量较大．故C错误．
D、由图2知，U1减小，电路中电流减小，总电阻增大，由于外电路总与电源内阻的关系未知，无法确定电源的输出功率如何变化．故D错误．
故选A
本题解析：
本题难度：简单
4、计算题 （8分）在如图所示的电路中，R1="2" Ω，R2=R3="4" Ω，当开关S接a时，R2上消耗的电功率为4 W，当开关S接b时，电压表示数为4.5 V，试求:
(1)开关S接a时，通过电源的电流和电源两端的电压;
(2)电源的电动势和内电阻;
(3)当开关S接c时，通过R2的电流大小.
参考答案：(1)
，
(2) E=6V r=2Ω. (3)
本题解析：(1)S接a时，R1被短路，外电阻为R2，根据电功率公式P=I2R可得通过电源的电流
再根据
，电源两端电压
.
(2)S接a时，有E=U1+I1r
S接b时，R1和R2串联，R外=R1+R2="6" Ω
通过电源的电流
这时有:E=U2+I2r，解得:E=6V，r=2Ω.
(3)当S接c时，R2、R3并联，
，R总=R1+r+R23="6" Ω
总电流I3=E/R总="1" A
通过R2的电流
.
考点：本题考查了闭合电路的欧姆定律.
本题难度：一般
5、简答题 AB两地间铺有通讯电缆，长为L，它是由两条并在一起彼此绝缘的均匀导线组成的，通常称为双线电缆．在一次事故中经检查断定是电缆上某处的绝缘保护层损坏，导致两导线之间漏电，相当于该处电缆的两导线之间接了一个电阻，检查人员经过下面测量可以确定损坏处的位置：
（1）令B端的双线断开，在A处测出双线两端间的电阻RA；
（2）令A端的双线断开，在B处测出双线两端的电阻RB；
（3）在A端的双线间加一已知电压UA，在B端用内阻很大的电压表测出两线间的电压UB．试由以上测量结果确定损坏处的位置．
参考答案：设双线电缆每单位长的电阻为r，漏电处电阻为R，漏电处距A端x，则
RA=2rx+R ①
RB=2r（L-x）+R ②
由欧姆定律，可知：Rrx+R=UBUA③
解得：x=RAL(UA-UB)(RA+RB)UA-2RAUB④
答：损坏处离A端的距离为RAL(UA-UB)(RA+RB)UA-2RAUB．
本题解析：
