1、实验题 热敏电阻是传感电路中常用的电子元件。现用伏安法研究热敏电阻在不同温度下的伏安特性曲线，要求特性曲线尽可能完整。已知常温下待测热敏电阻的阻值约4~5Ω。热敏电阻和温度计插入带塞的保温杯中，杯内有一定量的冷水，其它备用的仪表和器具有：盛有热水的热水瓶（图中未画出）、电源（3V、内阻可忽略）、直流电流表（内阻约1Ω）、直流电压表（内阻约5kΩ）、滑动变阻器（0~20Ω）、开关、导线若干。
（1）在图（a）的方框中画出实验电路图，要求测量误差尽可能小。
（2）根据电路图，在图（b）的实物图上连线。
（3）简要写出完成接线后的主要实验步骤___________。
?
参考答案：（1）如图1所示

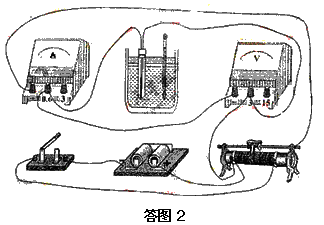

（2）如图2所示
（3）①往保温杯中加入一些热水，待温度稳定时读出温度计值；
②调节滑动变阻器，快速测出几组电流表和电压表的值；
③重复①~②，测量不同温度下的数据；
④绘出各测量温度下热敏电阻的伏安特性曲线
?
本题解析：
本题难度：困难
2、实验题 （9分）用电流表和电压表测一个电阻值约为25kΩ、额定功率为0.05W的电阻Rx的阻值，备用器材有：
①量程0~100μA，内阻约为500Ω的电流表A1
②量程0~500μA，内阻约为300Ω的电流表A2
③量程0~1V，内阻约为10kΩ的电压表V1
④量程0~15V，内阻约为100kΩ的电压表V2
⑤量程0~50V，内阻约为500kΩ的电压表V3
⑥直流稳压电源两端的输出电压为16V
⑦滑动变阻器，阻值范围 0~500Ω，允许最大电流 lA
⑧待测电阻Rx，开关和导线若干
（1）为了测量准确，电压表应选?，电流表应选?。（填写仪器前的序号）
（2）在下图方框内画出实验电路图。
（3）若测量值为R测，真实值为R真，那么在操作、读数、计算均正确无误的情况下，R测_____R真（选填“大于”、“等于”或“小于”）。?
参考答案：（9分）（1）④、②………（4分）
（2）如图答-1所示………………（3分）
（说明：分压电路正确得1分，电流表内接电路正确得2分。）
（3）大于………………………（2分）
本题解析：本题考查的是测定电阻值的问题。本实验采用电流表内接法。因为电流表内接，所以
偏大，I测准确，有欧姆定律可知：
大于真实值。
本题难度：一般
3、实验题 （1）（8分）实验室利用打点计时器研究小滑块的运动情况，打出如图所示的纸带，其中纸带B端与滑块相连接，计时器接在频率为50Hz的交流电源上。请回答下列问题：
①纸带中AB段运动的时间为______________．
②根据纸带请判断该滑块的运动属于_______（填“匀速”、“匀加速”、“匀减速”）直线运动.
③从纸带可以测出AB两点间的距离为____________，滑块的加速度大小为___________（计算结果保留三位有效数字）.
（2）（10分）为了测量某一未知阻值的电阻Rx，某实验小组找来以下器材：电压表（0~3V，内阻约3kΩ）、电流表（0~0.6A，内阻约1Ω）、滑动变阻器（0~15Ω，2A）、电源（E=3V，内阻很小）、开关与导线，该小组同学实验操作如下，请你按要求填写：
①断开开关，请按图甲所示的电路图在图乙中连接实物图；
②如图乙，闭合开关前，应将滑动变阻器的滑片置于_______端。
③闭合开关，缓慢调节滑动变阻器，得到多组电压表与电流表的读数，建立合适的坐标系作出I-U图如下；
④整理仪器
根据I-U图可得，该未知电阻的阻值为Rx=______。（保留两位有效数字）
由于实验中使用的电表不是理想电表，会对实验结果造成一定的影响，则该小组同学实验测出的电阻值_____________ RX的真实值（填“>”、“<”或“=”）。
利用现有的仪器，为了更加精确地测量这个电阻的阻值，你给该实验小组的建议是：
?
参考答案：（1）（8分） 0.08s?匀加速? 9.20cm? 5.00m/s2?
每空2分 不给单位的不给分
（2）（10分）连线如图?（2分）
a（“左”也正确）（2分）
Rx=5.0Ω。（4.8Ω~5.0Ω均正确）（2分）
>?（2分）
电流表外接?（2分）
本题解析：（1）频率
，所以周期0.02s。所以：纸带中AB段运动的时间为：
从纸带的图像上可以看出每两个点的距离越来越大，所以做匀加速直线运动。从纸带可以测
出AB两点间的距离为：10.2-1=9.2m。加速度
本题难度：一般
4、实验题 一个电压表由小量程的电流表G与定值电阻R串联而成，某同学在校对其读数时发现，此电压表的读数总是大于标准电压表的读数，于是他给次电压表加装了一个适当的电阻，纠正了读数的偏差,所加电阻的可能接法是
A．与R并联
B．与G并联
C．与R,G串联
D．与R,G的串联电路并联
参考答案：BC
本题解析：电压表读数大于标准电压表的读数，是由于通过电压表的电流较大，减小通过电流表电流的方法为（1 ）把一电阻直接与电流表并联（2）在串联定值电阻的基础上在串联一个电阻，在电压一定的情况下，电流就会减小，因此答案为BC
本题难度：一般
5、实验题 用多用电表进行了几次测量，指针分别处于a、b位置，如图所示.
（1）若多用电表的选择开关处于下面表格中所指的档位，a和b的相应读数各是多少？请填在表格中.
（2）如果要用此多用表测量一个约1.8×103Ω的电阻，为了使测量比较精确，应选的欧姆档是_________（选填“×10”、“ ×100”或“×1K”）.
参考答案：(1)26.0， 0.65，40；（每空1分） ?(2) ×100（2分）
本题解析：选择电压，电流档位时表示量程，所以直流100mA指到a位置，看中间的刻度盘50的刻度，估读一位13.0×2=26.0，同理直流电压也是看中间的刻度盘250的刻度，最小刻度是5，不需要下位估读，65×0.01=0.65；电阻档位要用读数×倍率，看最上面的刻度不需要估读，4×10=40
测量一个约1.8×103Ω的电阻，应该让指针在中值附近读数最准确，所以选×100档位。
