1、简答题 （1）要求较准确的测量某电阻的阻值（约30kΩ），所给的器材如下
A．待测电阻Rx?B．电流表A1（0～100μA，内阻约为200Ω）
C．电流表A2（0～10mA，内阻约为2Ω）?D．电压表V（0～3V，内阻约10kΩ）
E．电源E（3V，内阻可不计）?F．滑动变阻器R（0～1kΩ，0.1A）
G．开关S及导线若干
①实验中电流表应选用______（选填“A1”或“A2”）；
②请在甲图中用笔画线代替导线，完成实物电路的连接
（2）为了测定一节新干电池的电动势和内阻（约为0.3Ω），配备的器材有：
A．电流表A（量程为0.6A）
B．电压表V（量程为1V，内阻为1.2kΩ）
C．滑动变阻器R1（0～10Ω，1A）
D．电阻箱R2（0～9999.9Ω）
E．定值电阻R0=2.5Ω

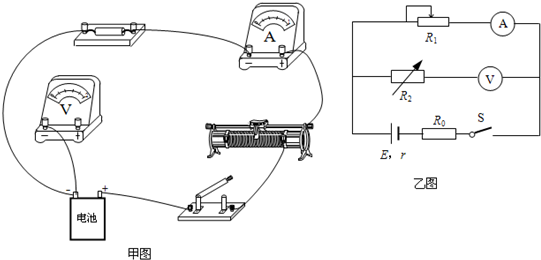

某实验小组设计了如图乙所示的电路．
①实验中将电压表量程扩大为2V，电阻箱R2的取值应为______kΩ；电路中串联电阻R0的目的除了对电路起保护作用外，还起______作用．

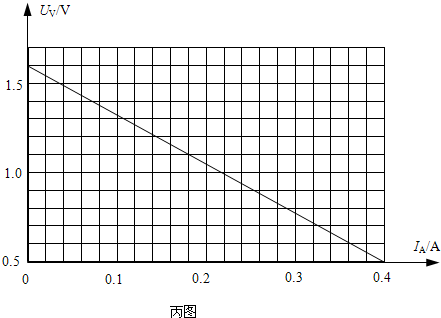

②利用上述实验电路进行实验，测出多组改装后的电压表读数UV与对应的电流表读数IA，利用UV-IA的图象如图丙所示．由图象可知，电源的电动势E=______V，内阻r=______Ω．
2、实验题 如图，是学生实验用的有两个量程的电压表刻度盘，当使用较小量程时,测量电压最大值不得超过?V每一小格表示?V；图中指针示数为?V．若使用的是较大量程，则表盘刻度每小格表示?V； 测量电压最大值不得超过?V。
?
3、填空题 现有“2.5V，0.5W”的小电灯，伏特表，安培表、电动势为3V的直流电源，滑动变阻器，导线，开关等．
（1）为了研究小电灯从电压从零到额定电压的发光情况，画出电路图______
（2）现有滑动变阻器的规格如下，实验时应选用______．
R1：0Ω～20Ω
R2：0Ω～200Ω
4、实验题 (4分）某实验小组利用如图所示的装置探究热敏电阻的温度特性。
(1) 电键闭合前,滑动变阻器的滑动触头P应置于?端(选填a或b)。
(2) 实验小组将测量出的不同温度下热敏 电阻的阻值与标准值比较后,发现二者有一定的
差异。除偶然误差外,你认为造成误差的原因可能是?。

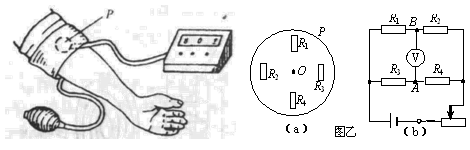

5、实验题 如图甲（a）所示为测量血压的压力传感器在工作时的示意图，薄金属片P固定有4个电阻R1、R2、R3、R4，右边如图甲（b）是它的侧面图，这4个电阻如图乙（a）连接成电路如图乙（b）所示，试回答：
（1）开始时，金属片中央O点未加任何压力，欲使电压表无示数，则4个电阻应满足的关系为：??(2分)
（2）当O点加一个压力F后发生形变，这时4个电阻也随之发生形变，形变后各电阻大小如何变化：??4分)
（3）电阻变化后，电路A、B两点中_____ (2分)点电势较高。它为什么能测血压？
答： ??(2分)
