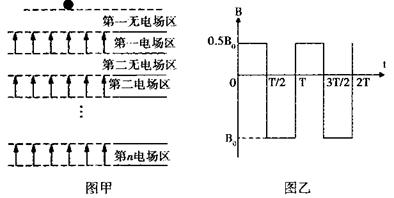

1、计算题 (20分)如图甲所示,在竖直方向存在着两种区域:无电场区域和有理想边界的匀强电 场区域。两种区域相互间隔出现，竖直高度均为h。电场区域共有n个，水平方向足够长,每一电场区域场强的大小均为E,且E=
，场强的方向均竖直向上。一个质量为m、电?荷?量?为? q?的带正电小球(看作 质点），从第一无电场区域的上边缘由静止下落，不计空气阻力。求：
(1)小球刚离开第n个电场区域时的速度大小；
(2)小球从开始运动到刚好离开第n个电场区域所经历的总时间；
(3)若在第n个电场区域内加上水平方向的磁场，磁感应强度随时间变化规律如图乙所示，已知图象中
，磁感应强度变化的周期T是带电小球在磁场中作匀速圆周运动周期的2倍，问哪段时间内进入第n个电场的小球能返回到与出发点等高的位置？
2、计算题 某种发电机的内部结构平面图如图甲，永磁体的内侧为半圆柱面形，它与圆柱形铁芯之间的窄缝间形成如图所示B=0.5T的磁场。在磁场中有一个如图乙所示的U形导线框abcd。已知线框ab和cd边长均为0.2m，bc长为0.4m，线框以ω=200π rad／s角速度顺时针匀速转动。
（1）从线框bc边转到图甲所示正上方开始计时，求t=2.5×10
s这一时刻线框中感应电动势的大小。（感应电动势的结果保留两位有效数字）
（2）从线框bc边转到图甲所示正上方开始计时，请在给定的坐标平面内画出ad两点电势差Uad随时间变化的关系图线。（Uad正值表示Ua＞Ud）
（3）如将此电压Uad加在图丙所示的竖直放置的平行金属板上，且Uad为正时P板电势高，让一质量为m=6.4×10
kg，电量为a=3.2×10
C的带正电微粒，从t1=2.0×10s刻开始由静止从P板出发向Q板运动，已知PQ板间距L=1.0m，则粒子由P板出发后，将以多大的动能撞击Q板？（粒子重力不计）
3、简答题 一个电流表的满刻度电流值Ig=0.6A，面板如图所示，指针现在的电流示数是______A．如果这个量程为0.6A的电流表内阻Rg=60Ω，要把这个电流表的量程扩大成3A，那么应该在Rg上______联一个电阻Rs，Rs的大小应是______Ω；并联Rs后，测某一电流，指针仍指到图中所示位置，则该电流是______A．
4、简答题 如图所示，ABC是固定在竖直平面内的绝缘圆弧轨道，圆弧半径为R．A点与圆心O等高，B、C点处于竖直直径的两端．PA是一段绝缘的竖直圆管，两者在A点平滑连接，整个装置处于方向水平向右的匀强电场中．一质量为m、电荷量为+q的小球从管内与C点等高处由静止释放，一段时间后小球离开圆管进入圆弧轨道运动．已知匀强电场的电场强度E=
| 3mg 4q |

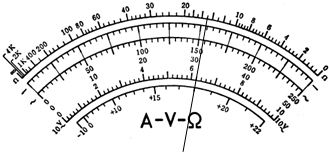

5、填空题 如图是多用表的刻度盘，当选用量程为50mA的电流档测量电流时，表针指于图示位置，则所测电流为______mA；若选用倍率为“×100”的电阻档测电阻时，表针也指示在图示同一位置，则所测电阻的阻值为______Ω．如果要用此多用表测量一个约2.0×104Ω的电阻，为了使测量比较精确，应选的欧姆档是______（选填“×10”、“×100”或“×1K”）．换档结束后，实验操作上首先要进行的步骤是______．
