1、选择题 关于回旋加速器加速带电粒子所获的能量
A.与加速器的半径有关
B. 半径越大
C. 能量越大
D.与加速器的磁场有关
E. 磁场越强
F. 能量越大
G.与加速器的电场有关
H. 电场越强
I. 能量越大
G.与带电粒子的质量和电量均有关
质量和电量越大
能量越大
2、选择题 关于电动势的下列说法中正确的是
A.在电源内部把正电荷从负极移到正极，非静电力做功，电势能增加
B.对于给定的电源，移动正电荷非静电力做功越多，电动势越大
C.电动势越大，说明非静电力在电源内部从负极向正极移动单位电荷量做功越多
D.电动势越大，说明非静电力在电源内部把正电荷从电源负极移到正极所移动电荷量越多
3、实验题 (12分)某同学用伏安法测量一未知电阻的阻值。可供使用的器材如下：
电流表：量程0.6A，内阻约为l0
； 电压表：量程15V，内阻约为9k；滑动变阻器：最大值10； 电源：电动势9V，内阻可不计；开关、导线若干。

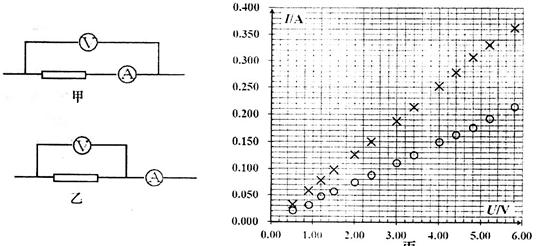

该同学先后用如图甲、乙两种连接进行了实验，把两次实验数据分别用“×”、“○”在图丙中描点如下。
(1)分析可知，该实验应该使用_______(填“甲”或“乙”)电路进行测量，由该电路得到的数据点是用_____(填“O”或“×”)表示的。
(2)请你在丙图中选择一组合适的数据点作图，并由图线得出金属丝的电阻为_____．(结果保留三位有效数字)
(3)请在答题卡虚线框中画出完整的实验电路图，并完成实物连线。
4、实验题 用电流表和电压表测干电池的电动势和内电阻的实验电路如图2—8所示。
（1）请按电路图用笔画线代替导线在图2—9的实物图中将实物连接成实验电路，并能使读数较为准确。
（2）闭合开关前，滑动变阻器的滑片P应置于 端（填：a或b）；
（3）实验时，若把滑动变阻器的阻值调为零，那么在接通电路时将会损坏 。（填：
A．滑动变阻器
B．电压表
C．电流表
D．电压表和电流表）
（4）根据实验数据作出的U—I图线如图2—10所示，由此求得电池的电动势E = ，电池的内电阻r = 。
5、选择题 当LC振荡电路中电流达到最大值时，下列叙述中正确的是
A.磁感应强度和电场强度都达到最大值
B.磁感应强度和电场强度都为零
C.磁感应强度最大而电场强度是零
D.磁感应强度是零而电场强度最大
