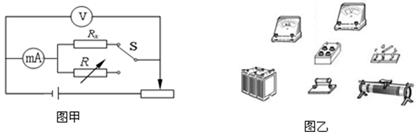

1、实验题 根据伏安法，由10V电源、0～10V电压表、0～10mA电流表等器材，连接成测量较大阻值电阻的电路．由于电表内阻的影响会造成测量误差，为了避免此误差，现在原有器材之外再提供一只高精度的电阻箱和单刀双掷开关，某同学设计出了按图甲电路来测量该未知电阻的实验方案。
（1）请按图甲电路，将图乙中所给器材连接成实验电路图。
（2）请完成如下实验步骤：
①先把开关S拨向Rx，调节滑动变阻器，使电压表和电流表有一合适的读数，并记录两表的读数，U=8.16V，I=8mA，用伏安法初步估测电阻Rx的大小为 Ω。
②调节电阻箱的电阻值，使其为伏安法估测的值，之后把开关S拨向电阻箱R，微调电阻箱的电阻值，使电压表、电流表的读数与步骤①中的读数一致．读得此时电阻箱的阻值R=1000Ω。③该未知电阻Rx= Ω。
（3）利用测得的数据，还可以得到 表的内电阻等 Ω。
2、选择题 “二分频”音箱内有高、低两个扬声器．音箱要将扩音机送来的含有不同频率的混合音频电流按高、低频段分离出来，送往相应的扬声器，以便使电流所携带的音频信息按原比例还原成高、低频的机械振动．如图所示为音箱的电路简化图，高、低频混合电流由a、b端输入，L1和L2是线圈，C1和C2是电容器，则
A.甲扬声器是高音扬声器
B.C2的作用是阻碍低频电流通过乙扬声器
C.L1的作用是阻碍低频电流通过甲扬声器
D.L2的作用是减弱乙扬声器的低频电流
3、选择题 关于多用电表的使用，下列说法中正确的是 （ ）
A．用电流挡测电流或用电压挡测电压前,必须检查机械零点
B．用电阻挡测电阻前,不需要检查机械零点
C．用电阻挡测电阻时，若从一个倍率变换到另一个倍率，不需要重新检查欧姆零点
D．用电阻挡测电阻时，被测电阻的阻值越大，指针向右转过的角度就越大
4、选择题 下列公式中，既适用于点电荷产生的静电场，也适用于匀强电场的有.
A.场强E="F/q"
B.场强E=U/d
C.场强E=kQ/r2
D.电场力做功W=Uq

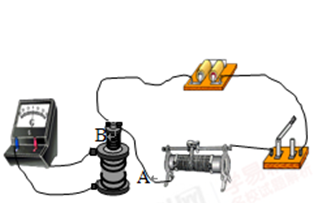

5、实验题 下图是探究感应电流与磁通量变化关系的实验，线圈A与电流表相连，线圈B通过变阻器和开关连接在电源上，则可以看到电流表指偏转的是 （填序号）。从中可以得出闭合回路产生感应电流的条件： 。
A．开关闭合和断开的瞬间
B．开关总是闭合的，滑动变阻器也不动
C．开关总是闭合的，线圈B上下迅速移动
D．开关总是闭合的，迅速移动滑动变阻器的滑片
