1、选择题 多选
许多楼道灯具有这样的功能：天黑时，出现声音它就开启，而在白天，即使有声音它也没有反映。关于这种控制装置正确的是（ ? ）
A．该装置内有声传感器和光传感器
B．该装置内有声传感器和温度传感器
C．从两种传感器采集的信号通过一个与门后进入执行电路
D．从两种传感器采集的信号通过一个或门后进入执行电路
2、填空题 如图为某报警装置示意图，该报警装置在一扇门、两扇窗上各装有一个联动开关，门、窗未关上时，开关不闭合，只要有一个开关未闭合，报警器就会报警．该报警装置中用了两个串联的逻辑电路，虚线框甲内应选用______门电路，虚线框乙内应选用______门电路（填与、非、或）．
3、选择题 如图所示，甲、乙两个逻辑电路分别表示的是（ ）
A．“或”，“与”
B．“与”，“或”
C．“非”，“或”
D．“非”，“与”

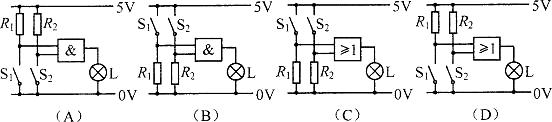

4、选择题 在车门报警电路中，两个按钮开关分别装在汽车的两扇门上，只要有开关处于断开状态，报警灯就发光。能实现此功能的电路是
5、填空题 如图为某保险箱控制电路的示意图，图中S1、S2相当于该保险箱的两把钥匙开关，分别由两个人来保管，被控制的电路是直接开启保险箱的开关。要求两个人同时闭合S1、S2才能开启保险箱，虚线框内应选用的逻辑门为___________门，符号为___________。
