1、选择题 如图所示为某一门电路符号及输入端A、B的电势随时间变化关系的图象，则能正确反映该门电路输出端电势随时间变化关系的图象是（ ）
A．
B．
C．
D．
2、填空题 如图，虚线框内为门电路，L为灯泡，R为变阻器，R"为光敏电阻．当光照射R"时，其阻值远小于R，当R"不受光照时，其阻值远大于R．小灯泡发光时，门电路输出的是______（选填“高电压”或“低电压”）．为使R"在光照时，小灯泡L不发光，没有光照时，L发光，该门电路应是______门．
3、选择题 如图为三个门电路符号，A输入端全为 “1”，B输入端全为“0”。下列判断正确的是（ ? ）

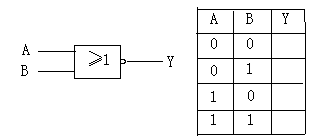

4、填空题 完成下图逻辑电路的真值表。
5、选择题 .如图10-8-5所示的电路可将声音信号转化为电信号,该电路中右侧固定不动的金属板b与能在声波驱动下沿水平方向振动的镀有金属层的振动膜a构成一个电容器,a、b通过导线与恒定电源两极相接.若声源S做简谐运动,则( )
图10-8-5
A．a振动过程中,a、b板间的电场强度不变
B．a振动过程中,a、b板所带电荷量不变
C．a振动过程中,灵敏电流计中始终有方向不变的电流
D．a向右的位移最大时,a、b板所构成的电容器的电容最大
