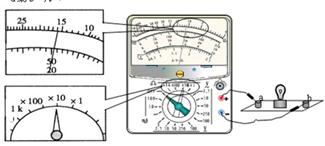

1、实验题 实验桌上摆放着甲“220V 25W”、乙“220V 300W”、丙“220V 500W”三只灯泡,小芳同学从中任选一只,正确使用多用电表测量它的阻值,如图所示,其测量值为____ Ω，她选用的是 灯泡(填“甲、乙或丙”),测量时流过灯泡的电流是从 流向 (填“a或b”)。
参考答案：160 ;乙； b a
本题解析：该同学使用的是欧姆表的
档，所以读数为
,根据
可得甲电阻为
，乙电阻为
，丙电阻为
，所以他选用的是乙灯泡，欧姆表的两个表笔是红进黑出，所以灯泡中的电流为从b到a
考点：本题考查了欧姆表的使用
点评：该题的关键是理解欧姆表的工作原理以及读数原理
本题难度：一般
2、填空题 在测量一节干电池的电动势和内电阻的实验中，某同学根据实验记录画出U—I图线如图所示，从中可求出待测干电池的电动势为 V，内电阻为 Ω(保留两位有效数字)．
参考答案：1.5 ; 1.0
本题解析：该实验中，电源电动势E,内电阻r，与路端电压U，电流I的关系为E=U+Ir
当I=0时，U=E，因此电动势为1.5V，当U=0.8V时，I=0.7A，代入上式，得r=1.0Ω
考点：测定电池的电动势和内阻的实验
点评：此题要求了解该实验的原理和会从U-I图中找出电动势和内阻
本题难度：一般
3、实验题 有一个额定电压为2.8V，功率约为0.8W的小灯泡，现要用伏安法描绘这个灯泡的I—U图线，有下列器材供选用：
A．电压表（0～3V，内阻6 kΩ）
B．电压表（0～15 V，内阻30kΩ）
C．电流表（0～3 A，内阻0.1Ω）
D．电流表（0～0.6 A，内阻0.5Ω）
E．滑动变阻器（10Ω，2 A）
F．滑动变阻器（200 Ω，0.5 A）
G．蓄电池（电动势6V，内阻不计）．
①某同学误将电流表和电压表接成如图甲所示的电路，其他部分连接正确，接通电源后，小灯泡的发光情况是______。要求小灯泡的电压从零开始增大，应选择图乙中的电路图是 。（填“a”或“b”）
②用正确的电路进行测量，电压表应选用____，电流表应选用____．（用序号字母表示）
③滑动变阻器应选用______．（用序号字母表示）

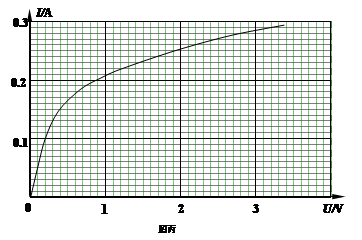

④通过实验测得此灯泡的伏安特性曲线如下图丙所示．由图线可求得此灯泡在正常工作时的电阻为______Ω．
⑤若将此灯泡与电动势6V、内阻不计的电源相连，要使灯泡正常发光，需串联一个阻值为______Ω的电阻（此空答案取三位有效数字）．
参考答案：（1）不亮；b ；（2）A；D．（3）E （4）10Ω．（5）11.4Ω
本题解析：：①由电路图可知，电压表串接在电路中，电路中的电阻很大，小灯泡不亮；要使电压从零开始调节，应采用分压接法；故电路图应选择b；
②由题意可知，灯泡的额定电压为2.8V，故电压表的量程应大于2.8V，故电压表应选3V量程，故选A；由P=UI可得，电流为
，故电流表应选D；
③本实验中应选用分压接法，故滑动变阻器应选小电阻，故滑动变阻器选E；
④由图可知，当电压为2.8V时，电流为0.28A，故电阻
；
⑤要使灯泡串联在6V的电源上正常工作，则与之串联的电阻的阻值应为6-2.8=3.2V；
此时电路中电流为0.28A，故应串联的电阻
；
考点：伏安法描绘这个灯泡的伏安图线。
本题难度：一般
4、选择题 （4分）（2013?长沙一模）如图为多用表欧姆档的原理图，其中电流表的满偏电流为300μA，内rg=100Ω，调零电阻的最大阻值R=50kΩ，串联的固定电阻R0=50Ω，电池电动势E=1.5V．用它测量电阻Rx，能准确测量的范围是（ ）
A．30kΩ～80kΩ
B．3kΩ～8kΩ
C．300Ω～800Ω
D．30Ω～80Ω
参考答案：B
本题解析：欧姆表的中值电阻附近刻度最均匀，读数误差最小，求解出该欧姆表的中值电阻即可．
解：欧姆表的中值电阻附近刻度最均匀，读数误差 最小；
欧姆表的中值电阻R中等于欧姆表的内电阻R总，根据闭合电路欧姆定律，满偏时：Ig=
半偏时，
Ig=
联立解得：R中=R总=
故选B．
点评：本题关键明确欧姆表的中值电阻附近刻度最均匀，读数误差最小；知道中值电阻等于欧姆表内电阻．
本题难度：一般
5、实验题 在用电流表和电压表“测定电源的电动势和内阻”的实验中，所得路端电压随电流变化的图象如图所示，由图可知：电源的电动势E=_______V，内阻r=_______Ω
参考答案：1.5 ； 0.5
本题解析：由图线可知，电源的电动势为1.5V，内阻为
考点：测定电源的电动势和内阻.
