1、实验题  测量“2.5V, 1.2W”的小灯泡在0-2.5V电压下的实际功率和电阻值,除了电键,若干导线外还备有下列器材:
A.电压表((0-3-15V, 0-3V量程的内电阻为3k, 0-15V量程的内电阻为15k )
B.电流表(0-0.6-3A, 0-0.6A量程的内电阻为0.13, 0-3A量程的内电阻为0.025)
C.直流电源(电动势为3V,内电阻不详)
D.滑动变阻器(最大阻值5,额定电流1A)
①电流表应当选用_______量程.
②按照实验要求,用笔连线代替导线将图a中的器件连接成完整实验电路。

③当电压表示数为2.50V时,电流表示数如图b所示,则小灯泡在额定电压下的实际功率为____W,灯丝电阻为______(均保留3位有效数字)
④通过实验得到的数据画出小灯泡的I-U曲线如图c,若把小灯泡接到图d的电路中,若电源电动势E=2.0V,内阻不计,电阻R=5,则此时小灯泡的功率是______W.


参考答案:(1)0-0.6A(或0.6A)(2分)(2)如图所示见解析(2分,只要有一处连接错误均不给分)
(3)1.15(2分),5.43(2分)(4)0.15(2分)


本题解析:(1)小灯泡的规格“2.5V, 1.2W” ,可求额定电流I=P/U=0.48A,所以电流表的量程选择0.6A;(2)描绘伏安特性曲线,电压要从零开始连续测量多组数据,故滑动变阻器需用分压式接法,灯泡是小电阻,电流表用外接法,所以实物图如图所示;(3)由图知电流表读数为0.46A,所以功率P=UI=1.15W,阻值R=U/I=5.43Ω;(4)根据闭合电路的欧姆定律灯泡的电压与电流的关系,在伏安特性曲线坐标中作出该U-I图像,如图所示,与伏安特性曲线的交点为灯泡的实际电压0.5V、电流0.3A,所以实际功率为P=UI=0.15W。

考点:本题考查描绘小灯泡的伏安特性曲线


本题难度:一般



2、实验题  一只电流表的满偏电流为Ig="3" mA,内阻为Rg=100Ω,若改装成量程为I=30mA的电流表,应并联的电阻阻值为          Ω;若将改装改装成量程为U=15V的电压表,应串联一个阻值为          Ω的电阻。


参考答案:11.1Ω       4900Ω


本题解析:由串并联可知


本题难度:一般



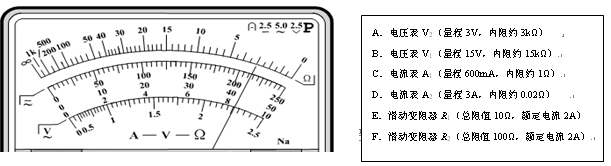

3、实验题  多用电表表头的示意图如图所示.在正确操作的情况下:(1)若选择开关的位置如a箭头所示,则测量的物理量是______,测量结果为_______;(2)若选择开关的位置如b箭头所示, 则测量的物理量是________,测量结果为_____;(3)若选择开关的位置如c箭头所示,则测量的物理量是________,测量结果为_____;(4)无论用多用电表进行何种测量(限于直流),电流都应该从______色表笔流出,从______色表笔流入电表.


参考答案:(1)直流电压  1.25V;(2)直流电流    50mA;(3)电阻    1700Ω;(4)黑色、红色。


本题解析:(1)若选择开关的位置如箭头a所示,则测量的物理量是直流电压,多用电表量程为2.5V,分度值是0.05V,测量结果为1.25V;(2)若选择开关的位置如箭头b所示,则测量的物理量是直流电流,其量程为100mA,分度值为2mA,测量结果为50mA;(3)若选择开关的位置如箭头c所示,则测量的物理量是电阻,测量结果为17×100Ω=1700Ω;(4)电流都应该从红色表笔入,黑色表笔流出。
考点:万用电表的使用。


本题难度:一般



4、实验题  在“测定金属的电阻率”的实验中,所用金属丝的电阻约为5Ω.用米尺测出金属丝的长度L,用螺旋测微器测量金属丝直径d,用伏安法测出金属丝的电阻R,然后根据电阻定律计算出该金属材料的电阻率。
(1)金属丝粗细均匀(横截面为圆形),用螺旋测微器测量其直径d,结果如图1所示,则d=  mm.

(2)实验室备有两节干电池、电建、导线若干及下列器材:
A.电压表V(0~3V,内阻约为10KΩ)
B.电流表A1(0~0.6A,内阻约为0.5Ω)
C.电流表A2(0~3A,内阻约为0.1Ω)
D.滑动变阻器R1 (0~20Ω,1A)
E.滑动变阻器R2 (0~1000Ω,0.2A)
a.某同学进行电阻测量时,为提高测量的精度,电流表应选          ,滑动变阻器应选         。(填器材前对应的序号)
b.该同学实验时实物接线如图2所示,请指出接线中的两处错误:

错误1:             错误2:             (用接线序号表示)


参考答案:(1)4.689 (2)a. B  D   b. ③  ⑥


本题解析:(1)主尺读数为4.5mm,可动刻度为18.9×0.01mm,所以读数为4.5mm+18.9×0.01mm=4.689mm(2)由于电流较小,要选择量程较小的电流表,滑动变阻器的连接方式选择限流连接,选择与R电阻相当的D,滑动变阻器连线有错,电流表应该与电压表串联,正负极接反了
考点:考查测量电阻率的实验
点评:本题难度较小,考查了多个实验仪器的使用,测量电阻采用伏安法,只需要测量三次,所以滑动变阻器选用限流式


本题难度:一般



5、实验题  小明同学用如图甲所示的电路研究灯泡L(2.4V,1.0W)的伏安特性,并测出该灯泡在额定电压下正常工作时的电阻值。

(1)在闭合开关S前,滑动变阻器触头应放在   端。(选填“a”或“b”)
(2)根据电路图,请在图乙中将实物图补充完整。
(3)实验后作出的U-I图象如图丙所示,灯泡在额定电压下工作时的电阻值R=   (结果保留两位有效数字),该测量值比真实值偏    (选填“大”或“小”),丙图中图线发生弯曲的主要原因是


参考答案:(1)(1分) a
(2)(1分)图略
(3)4.8 (1分)  小(1分)
随着灯丝中的电流增大,温度升高,灯丝的电阻率增大,电阻增大。(1分)


本题解析:(1 ) 在闭合开关S前,滑动变阻器触头应放在使滑动变阻器接入电路电阻最大的位置(2)略(3)在图像中找到额定电压2.4V所对应的电流为0.5A,电阻为4.8Ω,由于有电压表的分流测量出的电阻为电压表与灯泡内阻的并联等效电阻


本题难度:一般
