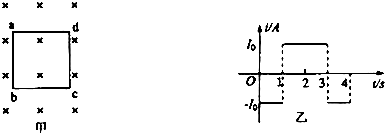

1、选择题 如图甲所示，单匝导线框abcd固定于匀强磁场中，规定磁场垂直纸面向里为正方向．从t=0时刻开始磁场随时间变化，若规定顺时针方向为电流的正方向，现线框中感应电流随时间变化规律如图乙所示，则下列各图中，能正确反映磁场随时间变化规律的是（ ）
A．
B．
C．
D．
2、计算题 如图所示，R为电阻箱，V为理想电压表。当电阻箱读数为R1=2Ω时，电压表读数为U1=4V；当电阻箱读数为R2=5Ω时，电压表读数为U2=5V。求：
（1）电源的电动势E和内阻r；
（2）当电阻箱R读数为多少时，电源的输出功率最大？最大值Pm为多少？
3、选择题 电阻非线性变化的滑动变阻器R2接入图1的电路中，移动滑动变阻器触头改变接入电路中的长度x（x为图中a与触头之间的距离），定值电阻R1两端的电压U1与x间的关系如图2，a、b、c为滑动变阻器上等间距的三个点，当触头从a移到b和从b移到c的这两过程中，下列说法正确的是
A．电流表A示数变化相等
B．电压表V2的示数变化不相等
C．电阻R1的功率变化相等
D．电源的输出功率均不断增大
4、选择题 如图所示的电路中，R1、R2、R3是固定电阻，R4是光敏电阻，其阻值随光照的强度增强而减小。当开关S闭合且没有光照射时，电容器C不带电。当用强光照射R4且电路稳定时，则与无光照射时比较
[? ]

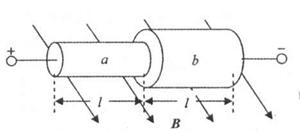

5、选择题 如图所示，两段长度均为l、粗细不同的铜导线a、b良好接触，接在某一直流电路中。 巳知铜导线单位体积内的自由电荷数是一个定值，当在这段特殊的导线ab所在空间加 一垂直导线的勻强磁场时，关于两部分导线所受的安培力及内部自由电荷定向移动所受 洛伦兹力的说法中，正确的是
A．a、b所受到的安培力大小相等
B．a导线所受到的安培力小于b所受 到的安培力
C．a、b中自由电荷所受洛伦兹力平均 值大小相等
D．a中自由电荷所受洛伦兹力平均值大于b中自由电荷所受洛伦兹力平均值
