1、实验题 在“测定一节干电池电动势和内阻”的实验中：
![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060417/fhnfilfbte3.jpg\" style=\"vertical-align:middle;\">![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060417/r15mmnjpkgf.png\" style=\"vertical-align:middle;\">
（1）第一组同学利用如图a的实验装置测量，电压表应选择量程??（选填“3V”或“15V”），实验后得到了如图b的U-I图像，则电池内阻为 ?Ω。（电压表、电流表均为理想电表）。
（2）第二组同学也利用图a的连接测量另一节干电池，初始时滑片P在最右端，但由于滑动变阻器某处发生断路，合上电键后发现滑片P向左滑过一段距离x后电流表有读数，于是该组同学分别作出了电压表读数U与x、电流表读数I与x的关系图，如图c所示，则根据图像可知，电池的电动势为??V，内阻为??Ω。
2、实验题 某兴趣小组欲通过测定工业污水（含多种重金属离子）的电阻率来判断某工厂废水是否达到排放标准（一般工业废水电阻率的达标值为![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060417/axppoeyovht.png\" style=\"vertical-align:middle;\">≥200Ω·m）。
如图16所示为该同学所用盛水容器，
![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060417/ocdjotfntzt.png\" style=\"vertical-align:middle;\">

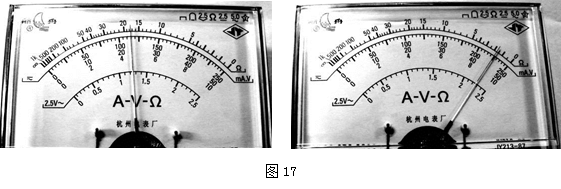

其左、右两侧面为金属薄板（电阻极小），其余四面由绝缘材料制成，左右两侧带有接线柱。容器内表面长a＝40cm，?宽b＝20cm，高c＝10cm。将水样注满容器后，?进行以下操作：分别用多用电表欧姆挡的“×1k”、“× 100”两档粗测水样的电阻值时，表盘上指针如图17所示，则所测水样的电阻约为?Ω。
![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060417/aksinpi2okw.png\" style=\"vertical-align:middle;\">
（2）为更精确地测量所取水样的电阻，该小组从实验室中找到如下实验器材：
A.电流表(量程3mA，电阻![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060417/fyo0ykylfq1.png\" style=\"vertical-align:middle;\">为5Ω)
B.电压表(量程6V，电阻![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060417/mjvxfb5fzlg.png\" style=\"vertical-align:middle;\">约为10 kΩ)
C.滑动变阻器(0~20Ω，额定电流1 A)
D.电源(6V，内阻约1Ω)
E.开关一只、导线若干
请在答题卷相应位置的实物图中完成电路连接。
![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060417/ibwtwon2w2b.png\" style=\"vertical-align:middle;\">
（3）正确连接电路后，闭合开关，测得一组U、I数
据；再调节滑动变阻器，重复上述测量步骤，得出
一系列数据如表所示，请在在答题卷相应位置的坐标纸中作出U-I关系图线。
U/V
| 1.1
| 1.8
| 3.0
| 3.8
| 4.7
|
I/mA
| 0.50
| 0.82
| 1.36
| 1.73
| 2.13
|
?
（4）由以上测量数据可以求出待测水样的电阻率为
?Ω·m。据此可知，所测水样在电阻率这一指标上
?(选填“达标”或“不达标”)

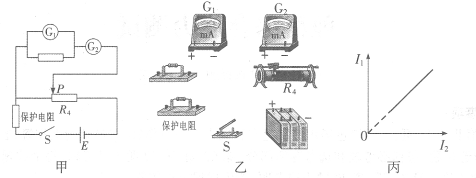

3、实验题 常用电流表有内阻，现要测量电流表G1的内阻r1 电路如图甲所示。供选择的仪器如下：
A．待测电流表G1(0~5 mA，内阻约300![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060417/0xnp2lrnyax.png\" style=\"vertical-align:middle;\">)
B．电流表G2(0~10 mA，内阻约100![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060417/kq0svnrhpxo.png\" style=\"vertical-align:middle;\">)
C．定值电阻R1（30![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060417/enk2r5v20xw.png\" style=\"vertical-align:middle;\">)
D．定值电阻R2(300![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060417/m3j4h132f4q.png\" style=\"vertical-align:middle;\">)
E.定值电阻R3(3![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060417/5111gvbed0k.png\" style=\"vertical-align:middle;\">)? F.滑动变阻器R4(0?20![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060417/zxybzaxh4jm.png\" style=\"vertical-align:middle;\">)
G.电源（电动势6.0 V，内阻不计）?H.开关S及导线若干
(1) 电路中与电流表G1并联的电阻应选_______，保护电阻应选用_______ (请填写器材前的字母序号）。
![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060417/vxzmbuilqk5.png\" style=\"vertical-align:middle;\">
(2) 根据电路在图乙中连接实物图，要求闭合开关前滑动变阻器的滑动触头P处于正确位置。
(3) 补全实验步骤：
①按电路图连接电路；
②闭合开关S，移动滑动触头P至某一位置，记录G1、G2的读数I1、I2;
③_______________________________________________________________
④以I1为纵轴，I2为横轴,作出相应图象如图丙所示。
(4) 根据I1-I2图线的斜率k及定值电阻，写出电流表G1内阻的表达式r1=_______
4、实验题 在测一节干电池的电动势和内阻的实验中，备有下列器材：
![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060416/0ivbnvfyol1.png\" style=\"vertical-align:middle;\">? A．待测干电池（电动势约为1.5V，内阻约为4Ω）
![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060416/0ivbnvfyol1.png\" style=\"vertical-align:middle;\">? B．电压表V1（量程0~2V，内阻约为2000Ω）
![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060416/0ivbnvfyol1.png\" style=\"vertical-align:middle;\">? C．电压表V2（量程0~6V，内阻约为6000Ω）
![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060416/0ivbnvfyol1.png\" style=\"vertical-align:middle;\">? D．电阻箱R1（最大电阻99.9Ω，额定电流1A）
![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060416/0ivbnvfyol1.png\" style=\"vertical-align:middle;\">? E．滑动变阻器R2（最大电阻20Ω，额定电流2A）
![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060416/0ivbnvfyol1.png\" style=\"vertical-align:middle;\">? F．滑动变阻器R3（最大电阻200Ω，额定电流1A）
![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060416/0ivbnvfyol1.png\" style=\"vertical-align:middle;\">? G．电键一个，导线若干
![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060416/0ivbnvfyol1.png\" style=\"vertical-align:middle;\">?（1）为方便且能较准确地进行测量，电压表应选择?，电阻箱或滑动变阻器应选择?（填写器材前面的字母）。
![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060416/0ivbnvfyol1.png\" style=\"vertical-align:middle;\">?（2）请在下面所给方框内，画出利用所选器材测干电池的电动势和内阻的实验电路
图。
![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060416/n3yksbyjql0.png\" style=\"vertical-align:middle;\">
![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060416/0ivbnvfyol1.png\" style=\"vertical-align:middle;\">![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060416/0ivbnvfyol1.png\" style=\"vertical-align:middle;\">![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060416/0ivbnvfyol1.png\" style=\"vertical-align:middle;\">![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060416/0ivbnvfyol1.png\" style=\"vertical-align:middle;\">![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060416/0ivbnvfyol1.png\" style=\"vertical-align:middle;\">（3）某同学在实验中得到了多组路端电压和外电阻的数据，对所得数据进行处理后，在坐标纸上做出了如右上图线：
![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060416/0ivbnvfyol1.png\" style=\"vertical-align:middle;\">?由图线得出：干电池的电动势E=?V，内阻r=?Ω（结果保留两位有效数字）。
5、实验题 （10分）某研究性学习小组为了研究手中电器元件电阻特性，描绘出电器元件伏安特性曲线，该学习小组在实验室中测量出多组电压和电流值，数据记录在下表中
次数
| 1
| 2
| 3
| 4
| 5
| 6
| 7
| 8
|
I/mA
| 10
| 20
| 40
| 60
| 80
| 100
| 120
| 140
|
U/V
| 1．00
| 1．40
| 1．80
| 2．10
| 2．40
| 2．50
| 2．60
| 2．70
|
现实验室中备有下列器材：
电压表V1（量程0—3 V，内阻约10 kΩ）
电压表V2（量程0一1 5 V，内阻约25 kω）
电流表A1（量程0一50 mA，内阻约50 Ω）
电流表A2（量程0一200 mA，内阻约10 Ω）
滑线变阻器R1（0一1 5 Ω，额定电流1 A）
滑线变阻器R2（0一1 kΩ，额定电流100mA）
电源E（电动势4 V，内阻不计）
开关S和导线若干
![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060416/tkpifrgczxd.jpg\" style=\"vertical-align:middle;\">
（1）请根据表中的实验数据，在给出的方格纸内作出I一U图线；
（2）该电器元件电阻特性：
?；
（3）为提高实验结果的准确程度，从题中选出该同学实验时所用的器材：电流表为
?（填A1或A2）；电压表为
?（填V1或V：2）；滑线变阻器为
?（填R1或R2）．
（4）为达到上述目的，请在虚线框内补充画出正确的实验电路原理图
![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060416/5ht1g1ranne.jpg\" style=\"vertical-align:middle;\">
