时间:2019-07-03 00:08:16

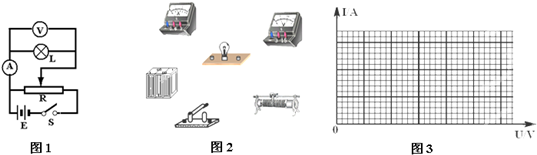

1、简答题 一个小灯泡的额定电压为6.3V，额定电流约为0.3A，用以下所给的实验器材描绘出小灯泡的伏安特性曲线，实验电路图1所示．
电源E1：电动势为8.0V，内阻不计；
电源E2：电动势为12.0V，内阻不计；
电压表V：量程为0-10V，内阻约为10kΩ
电流表A1：量程为0-3A，内阻约为0.1Ω；
电流表A2：量程为0-300mA，内阻约为1Ω；
滑动变阻器R：最大阻值10Ω，额定电流1.0A；
开关S，导线若干．
（1）依照实验电路图将图2中的实物图连接成实验电路．
（2）实验中电源应该选用______；电流表应该选用______．
（3）实验测出的数据如下表所示，依照这些数据在图3所示的坐标纸中描绘出该小灯泡的伏安特性曲线．
| 0 | 0.5 | 0.8 | 1.0 | 1.2 | 1.5 | 2.0 | 2.5 | 3.0 | 4.0 | 5.0 | 6.0 | 6.3
0 0.05 0.08 0.10 0.12 0.14 0.16 0.18 0.20 0.23 0.25 0.27 0.27 |
参考答案：（1）依照实验电路图将图2中的实物图连接成实验电路，如图所示．
（2）小灯泡的额定电压为6.3V，额定电流约为0.3A，故电源选E1，电流表应选A2．
（3）根据这些数据在图所示的坐标纸中描绘出该小灯泡的伏安特性曲线如图所示
故答案为：（1）如图所示；（2）E1，A2；（3）如图所示．
本题解析：
本题难度：一般
2、填空题 某研究小组收集了两个电学元件：电阻R0（约为2kΩ）和手机中的锂电池（电动势E标称值为3.7V，允许最大放电电流为100mA）．实验室备有如下器材：
A．电压表V（量程3V，电阻RV约为4.0kΩ）
B．电流表A1（量程100mA，电阻RA1约为5Ω）
C．电流表A2（量程2mA，电阻RA2约为50Ω）
D．滑动变阻器R1（0～40Ω，额定电流1A）
E．电阻箱R2（0～999.9Ω）
F．开关S一只、导线若干
（1）为了测定电阻R0的阻值，小明设计了一电路，如图甲所示为其对应的实物图，图中的电流表A应选______（选填“A1”或“A2”），请将实物连线补充完整．
（2）为测量锂电池的电动势E和内阻r，小红设计了如图乙所示的电路图．根据测量数
据作出
| 1 U |
| 1 R2 |
参考答案：（1）电压表量程是3V，通过待测电阻的最大电流
I=UR0=3V2000Ω=0.0015A=1.5mA，
因此电流表应选电流表A2（量程2mA，电阻RA2约为50Ω）；
待测电阻R0阻值约为2kΩ，滑动变阻器R1（0～40Ω，额定电流1A）
与电阻箱R2（0～999.9Ω）最大阻值均小于待测电阻阻值，
变阻器采用限流接法时待测电阻电压与电流变化范围较小，不能测多组实验数据，为测多组实验数据，减小实验误差，滑动变阻器应采用分压接法；R0RA=2000Ω50Ω=40，RVR0=4000Ω2000Ω=2，R0RA＞RVR0，电流表应该采用内接法，实物电路图如图所示．
（2）由图乙所示电路可知，E=U+Ir=U+UR2r，则1U=rER2+1E，因此图象的纵轴截距b=1E，电动势E=1b，
图象的斜率k=rE，则电源内阻r=kE=kb；由图乙所示可知，由于电压表分流，使实验的测量值偏小．
故答案为：（1）A2；电路图如图所示；（2）1b；kb；电压表的分流．
本题解析：
本题难度：简单
3、简答题 现要测量某一电流表的内阻r1．给定器材有：
A．待测电流表A（量程300μA，内阻r1约为100Ω）
B．电压表V（量程3V，内阻r2=1kΩ）
C．电源E（电动势约4V，内阻忽略不计）
D．定值电阻R1=10Ω
E．滑动变阻器R2（阻值范围0～20Ω，允许通过的最大电流2.0A）
F．开关S，导线若干
要求测量时两电表指针的偏转均超过其量程的一半．
（1）在方框中画出测量电路原理图．
（2）电路接通后，测得电压表读数为U，电流表读数为I，用已知和测得的物理量表示电流表内阻r1=______．
参考答案：（1）如果把滑动变阻器、定值电阻、电流表串连接入电路，电路最小电流：
I=ER1+R2+r1=410+20+100≈0.03A=30000μA，大于大于电流表量程，
因此不能采用串联的方法，可以把电流表与定值电阻并联，然后与电压表串联，
为了进行多次测量，滑动变阻器可以采用分压接法，实验电路图如图所示；
②通过电压表的电流IV=Ur2，通过定值电阻R1的电流I1=IV-I=Ur2-I．
电阻R1两端电压U1=(Ur2-I)R1，电流表与电阻R1并联，它们两端电压相等，
电流表内阻r1=U1I=(Ur2-I)R1I=UR1Ir2-R1．
故答案为：（1）如图所示．
（2）UR1Ir2-R1．
本题解析：
本题难度：一般
4、实验题 在DIS描绘电场等势线的实验中
（1）电源通过正负电极a、b在导电物质上产生的稳定电流分布模拟了由二个_______________产生的__________，用____________探测等势点。
（2）（单选题）在安装实验装置时，正确的做法是（?）
A．在一块平整木板上依次铺放复写纸、白纸、导电纸
B．导电纸有导电物质的一面应该向上
C．连接电源正负极的电极a、b必须与导电物质保持绝缘
D．连接电极a、b的电源电压为交流4-6V
参考答案：（1）等量导种点电荷，静电场，电压传感器，（2）B
本题解析：（1）本题要理解电场等势线的测是方法，注意我们采用了直流电源来模拟静电场；
（2）根据实验中的实验方法及实验要求进行正确安装．
（1）本实验中，我们采用电源在导电物质上形成的两个电极，来模拟两个等量异种电荷产生的静电场；为了探测等势点，可以采用电压传感器进行探测；
（2）A、为了将点描出，白纸应放在最下方，故A错误；
B、电极放在导电纸上导电，故导电纸有导电物质的一面应向上，故B正确；
C、为了形成稳定电流，电极应与导电物质良好接触，故C错误；
D、本实验中要求形成方向不变的电流，故不能采用交流电源，故D错误；
故选B；
点评：描述静电场的实验考查较少，但也不能忽视，应明确其基本原理及实验的方法．
本题难度：简单
5、简答题 某课外学习小组想描绘标有“4V、2W”的小灯泡的U-I图象，除导线和开关外还备有以下器材
电流表（量程0.6A，内阻约为1Ω）?电压表（量程5.0V，内阻约为5kΩ）
滑动变阻器（最大阻值为5Ω，额定电流1.0A）?电源（电动势为6.0V，内阻约为1.5Ω）
（1）根据以上器材，选出既满足实验要求，又要减小误差的实验电路图______．
（2）根据（1）题所选实验电路图，用笔画线代替导线，将图乙中的实验电路连接完整．
（3）开关S闭合之前，图乙中滑动变阻器的滑片应该置于最______端．（填“左”或“右”）
（4）实验中测得有关数据如下表：
| U/V | 0.40 | 0.80 | 1.20 | 1.60 | 2.00 | 2.40 | 2.80 I/A 0.10 0.16 0.20 0.23 0.25 0.26 0.27 |
参考答案：（1）、因做描绘小灯泡伏安特性曲线实验要求电流与电压从零调，故滑动变阻器应用分压式，又小灯泡的电阻远小于电压表内阻，故电流表应用外接法，既满足实验要求，又要减小误差的实验电路图应选丙．
（2）、根据图丙连接实物图如图
（3）、当滑动触头位于最左端时小灯泡两端电压是零，为保护电流表，应接滑动触头打到最左端．
（4）、根据列表取标度、描点、画线如下图
故答案为：（1）丙，（2）电路图如图所示，（3）左，（4）图象如图所示．
本题解析：
本题难度：一般
