1、填空题 如图所示，电源内阻不能忽略，R1=10Ω，R2=8Ω，电键S扳到位置1时，安培表读数I1为0.2A，当电键扳到位置2时，安培表示数I2的可能值是______．
2、计算题 （9分）如图所示，两根间距L=1m、电阻不计的平行光滑金属导轨ab、cd水平放置，一端与阻值R＝2Ω的电阻相连。质量m=1kg的导体棒ef在外力作用下沿导轨以v=5m/s的速度向右匀速运动。整个装置处于磁感应强度B=0.2T的竖直向下的匀强磁场中。求：
(1)感应电动势大小；
(2)回路中感应电流大小；
(3)导体棒所受安培力大小。

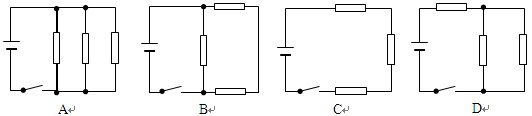

3、选择题 如图所示为测量某电源电动势和内阻时得到的U-I图线．用此电源与三个阻值均为3
的电阻连接成电路，测得路端电压为4.8V．则该电路可能为
4、选择题 在研究微型电动机的性能时，应用如图所示的实验电路，图中电表均为理想电表．当调节滑动变阻器R并控制电动机停止转动时，电流表和电压表的示数分别为0.50A和2.0V．重新调节R并使电动机恢复正常运转，此时电流表和电压表的示数分别为2.0A和24.0V．则这台电动机正常运转时输出功率为（ ）
A．32W
B．40W
C．44W
D．48W
5、选择题 如图所示的电路中，当滑动变阻器的滑片p向右滑动时，A灯B灯明暗变化情况是（ ）
A．两灯都变暗
B．两灯都变亮
C．A灯变亮，B灯变暗
D．A灯变暗，B灯变亮
