时间:2019-07-03 00:06:05
1、选择题 有一家用电熨斗,其电路结构如图所示,改变内部连线方式可以使电熨斗处于断开状态或获得低?中?高三个不同的温度挡,图乙是它的四种不同的连接方式,其中能获得高挡温度的是(? )
参考答案：D
本题解析：电熨斗工作时,工作电压不变,由P=U2/R知,电路总电阻R最小时,热功率最大,即R1?R2组成并联电路时R最小,使其获得高挡温度,D正确.
本题难度：简单
2、选择题 如图所示电路，
、b、c是三个相同的灯泡，其电阻均大于电池内阻r，当闭合开关S，变阻器滑片向下移动时，下列说法中正确的是
A．通过灯的电流减小
B．c灯两端的电压减小
C．b灯消耗的电功率减小
D．电源输出的电功率减小
参考答案：B
本题解析：本题是电路动态分析问题，按局部到整体，再局部分析电压、电流的变化．当变阻器的滑动触头P向上移动时，变阻器接入电路的电阻减小，外电路总电阻减小，根据闭合电路欧姆定律知，总电流I增大，因灯接在干路中，所以通过灯的电流增大，故A错误；由欧姆定律知并联部分电压
，I增大，
减小，故B正确；根据欧姆定律知
，减小，
减小，由于
，
增大，减小，因此
增大，根据
知，b灯消耗的电功率增大，故C错误；三个灯泡的电阻都大于电源内阻，由电路结构可知，外电阻大于电源的内阻，根据推论：外电阻等于电源的内阻时，电源的输出功率最大，则知，当变阻器的滑动触头P向下移动时，外电路总电阻减小，电源输出的电功率增大，故D错误．所以选B．
本题难度：一般
3、选择题 如图所示是某导体的伏安特性曲线，由图可知 （?）
A．导体的电阻是25Ω
B．导体的电阻是0.04Ω
C．当导体两端的电压是10V时，通过导体的电流是0.4A
D．当通过导体的电流是0.1A时，导体两端的电压是2.5V
参考答案：ACD
本题解析：在导体的I-U图像中，图线斜率的倒数等于电阻阻值大小，即
，故A选项正确而B选项错误；据欧姆定律，当导体两端电压为U=10v时，
，故C选项正确；当通过导体的电流为I=0.1A时，导体两端电压为：
，故D选项正确。
本题难度：简单
4、选择题 关于电源电动势E的下列说法中正确的是（ ）
A．电动势E的单位与电势、电势差的单位相同，都是伏特V
B．干电池和铅蓄电池的电动势可以是不同的
C．电动势E可表示为E=
可知，电源内非静电力做功越多，电动势越大
D．电动势较大，表示电源内部将其它形式能将电能转化为电能的本领越大
参考答案：ABD
本题解析：电动势，电势，电势差的单位都是伏特V，故A正确；干电池的电动势是1.5V，蓄电池的电动势是2V，两者电动势不相同，故B正确；非静电力做功与电荷量的比值越大，电动势越大，故C错误；电动势是表示电源把其它形式的能转化为电能的本领大小的物理量，电动势越大，表示电源内部将其它形式能将电能转化为电能的本领越大，D正确；
考点：考查了对电源电动势的理解
本题难度：一般

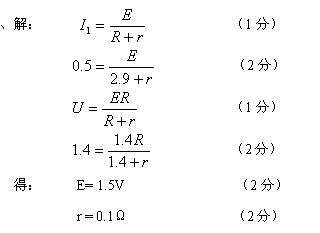

5、计算题 有一电池当外电路电阻为2.9 Ω时测得的电流强度为0.5 A；当外电路电阻为1.4 Ω时测得的路端电压为1.4 V，求电源的电动势和内电阻.
参考答案：
本题解析：
本题难度：简单
