1、计算题 如图所示，竖直平面内有一半径为r、内阻为R1、粗细均匀的光滑半圆形金属环，在M、N处与相距为2r、电阻不计的平行光滑金属轨道ME、NF相接，EF之间接有电阻R2，已知R1＝12R，R2＝4R。在MN上方及CD下方有水平方向的匀强磁场I和II，磁感应强度大小均为B。现有质量为m、电阻不计的导体棒ab，从半圆环的最高点A处由静止下落，在下落过程中导体棒始终保持水平，与半圆形金属环及轨道接触良好，设平行轨道足够长。已知导体棒ab下落r/2时的速度大小为v1，下落到MN处的速度大小为v2。
（1）求导体棒ab从A下落r/2时的加速度大小。
（2）若导体棒ab进入磁场II后棒中电流大小始终不变，求磁场I和II之间的距离h和R2上的电功率P2。
2、选择题 如图甲所示，MN左侧有一垂直纸面向里的匀强磁场。现将一边长为l、质量为m、电阻为R的正方形金属线框置于该磁场中，使线框平面与磁铁场垂直，且bc边与磁场边界MN重合。当t=t0时，对线框的ad边与磁场边界MN重合。图乙为拉力F随时间变化的图线。由以上条件可知，磁场的磁感应强度B的大小为
A．
B．
C．
D．
3、计算题 （9分）如图所示，与导轨等宽的导体棒ab放在水平的导轨上，导体棒的质量为2
4、计算题 （15分）如图所示，在x轴的上方有沿y轴负方向的匀强电场，电场强度为E；在x轴的下方等腰三角形CDM区域内有垂直于xOy平面向外的匀强磁场，磁感应强度为B，C、D在x轴上，它们到原点O的距离均为a，θ＝30°,现将一质量为m、带电量为q的带正电粒子，从y轴上的P点由静止释放，不计重力作用和空气阻力的影响．
（1）若粒子第一次进入磁场后恰好垂直CM射出磁场，求P、O间的距离；
（2）P、O间的距离满足什么条件时，可使粒子在电场和磁场中各运动3次?

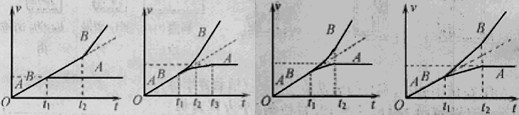

5、选择题 如图所示，带正电的物块A放在足够长的不带电小车B上，两者均保持静止，处在垂直纸面向里的匀强磁场中，在t=0时用水平恒力F向右拉小车B，t=t1时A相对B开始滑动，t=t2以后B作匀加速直线运动，已知地面光滑、AB间粗糙，A带电荷量保持不变，则关于A、B的
图象，下图大致正确的是（ ）
A B C D
