时间:2019-07-02 23:35:27

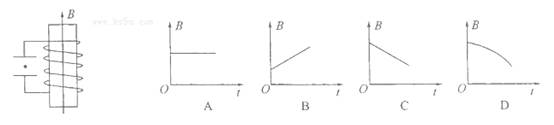

1、选择题 如图所示，将两块水平放置的金属板用导线与一线圈连接，线圈中存在方向竖直向上、大小变化的磁场，两板间有一带正电的油滴恰好处于静止状态，则磁场的磁感应强度B随时间t变化的图象是
参考答案：C
本题解析：带正电油滴处于静止，说明感应电动势恒定，在正对金属板之间产生的电场为恒定的匀强电场，电场力与重力平衡。即电场力向上，说明上极板为感应电动势的负极，根据电流在电源内部从负极流向正极可以判断感应电流是自上而下的方向，右手判断感应电流的磁场是竖直向上的，根据楞次定律感应电流的磁场总是阻碍原磁场的变化，说明原磁场在减小，根据感应电动势恒定，判断原磁场在均匀减小，选项C对。
本题难度：一般
2、选择题 如图所示，质量为M的条形磁铁与质量为m的铝环，都静止在光滑的水平面上，当在极短的时间内给铝环以水平向右的冲量I，使环向右运动，则下列说法不正确的是
[? ]
A．在铝环向右运动的过程中磁铁也向右运动
B．磁铁运动的最大速度为I/(M+m)
C．铝环在运动过程中，能量最小值为ml2/2(M+m)2
D．铝环在运动过程中最多能产生的热量为I2/2m
参考答案：AD
本题解析：
本题难度：一般
3、选择题 如图是一种延时开关，当S1、S2均闭合时，电磁铁F将衔铁D吸下，C电路接通，当S1断开时，由于电磁感应作用，D将延迟一段时间才被释放．则（ ）
A．由于A线圈的电磁感应作用，才产生延时释放D的作用
B．由于B线圈的电磁感应作用，才产生延时释放D的作用
C．如果断开B线圈的开关S2，则无延时作用
D．如果断开B线圈的开关S2，则延时将变长
参考答案：当S1断开时，导致由于线圈B中的磁通量变小，从而出现感应电流，致使F中仍有磁性，出现延迟一段时间才被释放．所以由于B线圈的电磁感应作用，才产生延时释放D的作用．
若断开B线圈的开关S2，当S1断开，F中立即没有磁性，所以没有延时功能．
故选：BC
本题解析：
本题难度：一般
4、填空题 如图所示，粗糙水平桌面上有一质量为m的铜质矩形线框，当一竖直放置的条形磁铁从线框中线AB正上方保持相同高度快速经过时，若线框始终不动，则线框在水平方向上的运动趋势是______，线框受到水平桌面的支持力FN大小的变化情况是______．
参考答案：当磁铁向右运动时，线圈中的磁通量增大，根据楞次定律的第二种描述：“来拒去留：可知，磁铁在A处时，线圈有向下和向右的趋势；磁铁在B处时，线圈有向上和向右的趋势，故线圈受到的支持力先增大后减小；同时运动趋势向右；
故答案为：向右；先变大后变小
本题解析：
本题难度：简单
5、选择题 已知一灵敏电流计，当电流从正接线柱流入时，指针向正接线柱一侧偏转，现把它与线圈串联接成下图所示电路，当条形磁铁按如图所示情况运动时，以下判断正确的是：（ ）
A．甲图中电流表偏转方向向右
B．乙图中磁铁下方的极性是N极
C．丙图中磁铁的运动方向向下
D．丁图中线圈的绕制方向从上往下看为顺时针方向
参考答案：
A、由图示可知，条形磁铁向下插入线圈时，穿过线圈的磁通量增大，由楞次定律可知，感应电流从电流计的右接线柱流入，电流表指针向右偏转，故A正确；
B、由图示可知，电流计指针向左偏转，说明电流从负接线柱流入，由安培定则可知，感应电流磁场向上，由图示可知，此时条形磁铁离开线圈，原磁通量减小，由楞次定律可知，原磁场方向向下，因此条形磁铁的下端是N极，故B正确；
C、由图示可知，电流计指针向右偏转，说明电流从正接线柱流入，由安培定则可知，感应电流磁场向下，由图示可知，原磁场方向向上，由楞次定律可知，原磁通量应减小，因此条形磁铁应向上运动，故C错误；
D、由图示可知，电流计指针向右偏转，说明电流从正接线柱流入，由图示可知，原磁场方向向下，磁铁离开线圈，穿过线圈的原磁通量减小，由楞次定律可知，感应电流磁场应向下，由安培定则可知，丁图中线圈的绕制方向从上往下看为顺时针方向，故D正确；
故选ABD．
本题解析：
本题难度：一般
