1、实验题 在练习使用多用表的实验中，某同学连接的电路如图所示。
①若旋转选择开关，使尖端对准直流电流挡，闭合电键S，此时测得的是通过_____的电流；
②若断开电路中的电键S，旋转选择开关使其尖端对准欧姆挡，此时测得的是_________的电阻；
③若旋转选择开关，使尖端对准直流电压挡，闭合电键S，并将滑动变阻器的滑片移至最左端，此时测得的是_______两端的电压；
④在使用多用表的欧姆挡测量电阻时，若(? )
A．双手捏住两表笔金属杆，测量值将偏大
B．测量时发现指针向左偏离中央刻度过大，则必须减小倍率，重新调零后再进行测量
C．选择“×l0”倍率测量时发现指针位于20与30 正中间，则测量值等于250
D．欧姆表内的电池使用时间太长，虽然完成调零，但测量值将略偏大
参考答案：① R1 ② R1R2串联?③ R2?④ D
本题解析：①根据电路结构可看出，若旋转选择开关，使尖端对准直流电流挡，闭合电键S，此时测得的是通过R1的电流；②若断开电路中的电键S，旋转选择开关使其尖端对准欧姆挡，此时测得的是R1R2串联的总电阻；若旋转选择开关，使尖端对准直流电压挡，闭合电键S，并将滑动变阻器的滑片移至最左端，此时测得的是R2两端的电压；④双手捏住两表笔金属杆，测量值将偏小，因为人体是导体；测量时发现指针向左偏离中央刻度过大，则必须增大倍率，重新调零后再进行测量；由于欧姆表的刻度盘不是均匀的，选择“×l0”倍率测量时发现指针位于20与30 正中间，则测量值小于250；欧姆表内的电池使用时间太长，虽然完成调零，但测量值将略偏大。选项D正确，
本题难度：一般
2、实验题 有一标有“6V，0.5A”的小型直流电动机，转子是由铜导线绕制的线圈组成，阻值约为0.8Ω。为了测量电动机正常工作时的输出功率，应先测量电动机线圈的电阻。现提供的器材除导线和开关外还有：
A．直流电源E：8V（内阻不计）
B．直流电流表A1：0~0.6A（内阻约为0.5Ω）
C．直流电流表A2：0~3A（内阻约为0.1Ω）
D．直流电压表V1：0~3V（内阻约为5kΩ）
E．直流电压表V2：0~15V（内阻约为15 kΩ）
F．滑动变阻器R1：0~10Ω，2A
G．标准电阻R2：3 Ω
（1）需要选用的电流表是______________，电压表是______________；
（2）画出能较准确地测出电动机线圈电阻的电路图，图中M表示电动机；
（3）闭合S，调整R1，在测量电动机线圈电阻时应______________；
A．使电动机转动稳定后读出电流表，电压表示数
B．控制电动机不转动时读出电流表、电压表示数
C．使电动机两端电压达到额定值
D．使两电表指针有较大角度的偏转
（4）若电压表的示数为2.00V，电流表的示数为0.50A，电动机线圈电阻为______________Ω，该电动机正常工作输出的机械功率为______________W。
参考答案：（1）A1，V1（2）
（3）BD
（4）1.0，2.75
本题解析：
本题难度：困难

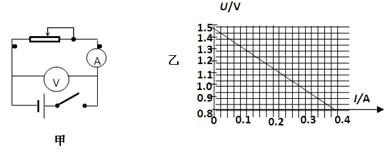

3、实验题 某同学采用如图甲所示的电路测定电源电动势和内电阻。已知干电池的电动势约为1.5 V，内阻约为1 Ω；?电压表(0－3 V，3 kΩ)、?电流表(0－0.6A，1.0 Ω)、
滑动变阻器有R1(10 Ω，2 A)和R2(100 Ω，0.1 A)各一只．
①实验中滑动变阻器应选用?(填“R1”或“R2”)。
②在实验中测得多组电压和电流值，得到如图乙所示的U－I图线，
由乙图可较准确地求出该电源电动势E＝?V；内阻，r=?Ω。
参考答案：R1、1.47、1.8l
本题解析：（1）估算出电路中最大电流：当变阻器的电阻为零时，由闭合电路欧姆定律可求电路中最大电流，根据额定电流与最大电流的关系，分析并选择变阻器．
（2）由闭合电路欧姆定律分析U-I图象的纵轴截距和斜率的意义，可求出电动势和内阻．解解：（1）电路中最大电流
，R2的额定电流小于0.75A，同时R2阻值远大于电源内阻r，不便于调节，所以变阻器选用R1．
（2）由闭合电路欧姆定律U=E-Ir得知，当I=0时，U=E，U-I图象斜率的绝对值等于电源的内阻，则将图线延长，交于纵轴，纵截距即为电动势E=1.47V，
．
点评：本实验的原理是闭合电路欧姆定律，根据原理由图象的斜率和截距分别求出内阻和电动势．
本题难度：一般
4、简答题 一个未知电阻Rx，阻值大约为10kΩ-20kΩ，为了较为准确地
测定其电阻值，实验室中有如下器材：
电压表V1?（量程3V、内阻约为3kΩ）
电压表V2?（量程15V、内阻约为15kΩ）
电流表A1?（量程200μA、内阻约为100Ω）
电流表A2?（量程0.6A、内阻约为1Ω）
电源E?（电动势为3V）
滑动变阻器R（最大阻值为200Ω）
开关S
（1）在实验中电压表选______，电流表选______．（填V1、V2，A1、A2）
（2）为了尽可能减小误差，请你在虚线框中画出本实验的电路图．
参考答案：（1）根据待测电阻的大小和电源的电动势大小，估测电路中的最大电流不会超过30mA，故电流表选择A1，电压表选择V1．
故答案为：V1，A1．
（2）由于所给滑动变阻器太小，待测电阻很大，因此该实验采用滑动变阻器的分压接法和电流表的内接法，具体电路图如下所示：
本题解析：
本题难度：一般
5、实验题 下图为某一热敏电阻（电阻值随温度的改变而改变，且对温度很敏感）的I-U关系曲线图。
(1)为了通过测量得到如图所示关系的完整曲线，在图甲和乙两个电路中应选择的是图_________，简要说明理由：_________。（电源电动势为9V，内阻不计，滑动变阻器的阻值为0~100 Ω）?
?
(2)图丙电路中，电源电压恒为9V，电流表读数为70 mA，定值电阻R1=250 Ω。由热敏电阻的I-U关系曲线可知，热敏电阻两端的电压为_________V，电阻R2的阻值为_________Ω。
(3)举出一个可以应用热敏电阻的例子：__________________________。
参考答案：(1)甲，测量时电压调节范围较广
(2)5.2，111.8
(3)热敏温度计
本题解析：
