1、选择题 如图是用伏安法测电阻的两种常用电路，下列说法正确的是（ ）
A．选用的电流表内阻越小，测量的误差越小
B．用甲图测出的电阻值总是小于电阻的真实值．用乙图测出的电阻值则总是偏大
C．当待测电阻值比电流表内阻大得多时，用甲图所示电路测量的误差较小
D．当待测电阻值比电压表内阻小得多时，用乙图所示电路测量的误差较小
2、实验题 如图所示测定表头内阻的电路，电源内阻不计，当电阻箱的电阻调到1200 Ω时，电流表指针偏转到满刻度；再把电阻箱的电阻调到3000 Ω时，电流表指针刚好指到满刻度的一半.
(1)根据上述数据可求出电流表的内阻为_?__Ω；
(2)若这个电流表的满刻度值是500μA，要把它改装成量程为3 V的电压表，应串联一个电阻值为___?_Ω的分压电阻；?
(3)为了核对改装成的电压表V，给你一个标准电压表V0，一个4.5 V的电池组E，一个最大阻值为1 kΩ的滑动变阻器R，开关S及若干导线.请画出符合要求的电路图。
3、实验题 （1）小灯泡的电阻会随温度的升高而变大. 某同学为研究这一现象，用实验得到它的伏安特性曲线如图（a）所示（I和U分别表示电阻的电流和电压）。要求小灯泡两端电压从零逐渐增大到额定电压以上。
①、可用的器材有：电压表、电流表、滑线变阻器（变化范围：0—10Ω）、电源、电阻、电键、导线若干.）他们应选用下图（a）中所示的 电路进行实验；

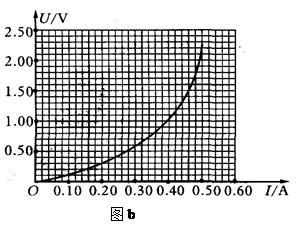

②、根据实验测得数据描绘出如下图所示U－I图象，由图分析可知，小灯泡电阻R随温度T变化的关系是T越高R越?（填“大”或“小）。
（2）实验中使用的小灯泡标有1.5 V字样，请你根据实验结果求出小灯泡在1. 5 V电压下的实际功率是 W。
4、计算题 （4分）在“描绘电场等势线”的实验中，有同学想模拟负点电荷附近电场在一个平面上的等势线，他在木板上依次铺上白纸、复写纸、导电纸，并用图钉固定，然后在导电纸中央平放上一个小圆柱形电极A，如图所示。则通电时应将电极A接在电源的?（选填“正极”或“负极”），本实验还需要一个?电极（请写出形状）连接电源。
5、简答题 一电阻额定功率为0.01W，阻值不详，用欧姆表粗测其阻值约为40kΩ，现有下列仪表元件，试设计适当的电路，选择合适的元件，较精确地没定其阻值．
①电流表，量程0-300μA，内阻150Ω；
②电流表：量程0-1500μA，内阻45Ω；
③电压表：量程0-3V，内阻6kΩ；
④电压表，量程0-15V，内阻30kΩ；
⑤电压表，量程0-50V，内阻100kΩ；
⑥直流电源，输出电压24V，额定电流0.5A
⑦滑动变阻器，0-50Ω，3W；
⑧滑动变阻器，0-2kΩ，1W；
⑨电键一只，连接导线足量
（1）电流表选______，电压表选______，滑动变阻器选______，（均填用电器前面的数字序号）
（2）在方框内画出电路图．
