1、填空题 科学实验是人们认识自然的重要手段．电学实验中经常需要测量某负载的电阻．
（1）测电阻的方法有多种，现在有一只标有“220V，100W”灯泡，它正常工作时的电阻为______Ω．若用多用电表中欧姆挡来测量这只灯泡的电阻，则测出的电阻应______灯泡正常工作时电阻（填“大于”“等于”“小于”）．这是因为______．
（2）请您用下列器材设计一个实验，测定灯泡正常工作时的电阻值．
A．220V交流电源?
B．单刀双掷开关一只
C．电阻箱一只（0～999Ω?额定电流1A）
D．交流电表一只（0～0.6A）
E．导线若干
①请在方框内画出电路原理图
②写出简单实验步骤．
参考答案：（1）根据P=U2R，得到R=U2P=2202100Ω=484Ω；
灯泡正常发光时温度可以达到一千多摄氏度，金属阻（率）随温度升高而增大，故常温下电阻较小；
（2）①电路原理图如图所示；
②根据所连电路，具体实验步骤如下：
a、按原理图连接好电路，电阻箱阻值调至最大值；
b、单刀双掷开关置于1位置，读出电流表的读数I
c、将单刀双掷开关置于2位置，调节电阻箱使电流表的读数仍为I
d、读出电阻箱的阻值R，即为该灯泡工作时的电阻
故答案为：（1）484?小于?灯泡电阻随温度变化而变化，温度越高电阻越大
（2）①电路原理图如图所示
②a．按原理图连好电路，电阻箱阻值置于最大值
b．单刀双掷开关置于1位置，读出电流表读数I
c．将单刀双掷开关置于2位置，调节电阻箱使电流表的读数仍为I
d．读出电阻箱的阻值R，即为该灯泡电阻
本题解析：
本题难度：一般
2、简答题 发光晶体二极管是用电器上做指示灯用的一种电子元件．它的电路符号如图（甲）所示，正常使用时，带“+”号的一端接高电势，带“-”的一端接低电势．某同学用滑动变阻器改变阻值的方法用伏特表和毫安电流表测得二极管两端的电压UD和通过它的电流I的数据，并记录在下表中：
| UD/V | 0 | 0.4 | 0.8 | 1.2 | 1.6 | 2.0 | 2.4 | 2.6 | 2.8 | 3.0 I/mA 0 0.9 2.3 4.3 6.8 13.0 19.0 24.0 25.8 37.0 |
参考答案：
①由题意可知，滑动变阻器应接成分压器电路，而电流表内阻未知，故电流表用内、外接都可以，如图；

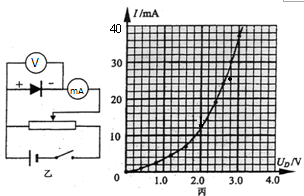

②用表格提供的数据在方格纸上描点，画出U-I图线如图丙中的曲线所示，由图可知，图象的斜率越来越大，而I-U图象中斜率表示电阻的倒数，故在实验测量范围内二极管的电阻随电压的增大而减小
③根据U-I图线，当二极管的工作电压为2.5V时，工作电流约为21.5mA，串联电阻上分到电压应为2.2V，故应串联的电阻为：R=UI=2.521.5×10-3Ω=116Ω．
（112Ω～120Ω都算正确）
答：（1）如图；
（2）实验测量范围内二极管的电阻随电压的增大而减小；
（3）R的阻值为116Ω．
本题解析：
本题难度：一般
3、简答题 在“设计、组装简单的模块式电路”的实验中：
（1）可用多用电表______挡测量光敏电阻的电阻值，有光照时，它的电阻值______（选填“大于”、“等于”或者“小于”）遮光时的电阻值．
（2）在如图所示虚线框内，有A、B两点，B点接地，A、B间电压为5V，请设计一个用非门控制小灯泡发光的电路，提供的器材除小灯泡和非门外，还有一个热敏电阻Rt（温度较低时，电阻值非常大，温度较高时，电阻值很小）和一个可变电阻R及导线等，要求当热敏电阻温度较低时，小灯泡发光，温度较高时，小灯泡不发光．试在虚线框内的A、B间画出你设计的电路图．
参考答案：（1）测量电阻要用欧姆档，光敏电阻的特点是有光电阻小，光电阻大．
（2）要灯泡发光，则要给灯泡一端输入高电平，另一端接地，要控制其亮灭可将非接地端连接非门．当非门输入高电平时，输出为低电平，灯泡不亮，输入为低电平时，输出高电平，灯泡亮．其输入电平的高低由热敏电阻控制．电路如图所示：高温时Rt阻值小，输入高电平，输出低电平，不亮
低温时电阻大，输入低电平，输出高电平，灯泡亮．
如
图
答案：（1）欧姆，小于
（2）如图
本题解析：
本题难度：一般
4、实验题 （8分）多用表在使用前必须进行调零，在测量电流与电压前必须进行?，测量电阻前，还必须进行?。如图所示是将电流表头改装成欧姆表的结构示意图，其中电源电动势为1．5V，改装后，原来表盘3mA刻度线处的刻度值定为“0Ω”位置，则1mA刻度处应改标为?Ω，0mA刻度处应改标为?。
参考答案：机械调零 电阻调零 1000? ∞
本题解析：
试题分析根据多用电表的使用可知机械调零，电阻调零，
得，R内=500Ω，
，得R=1000Ω。
本题难度：一般
5、简答题 某同学准备探究一未知元件Q的伏安特性曲线，他设计了如图甲所示的电路图．请回答下列问题：
（1）清将图乙中的实物连线按电路图补充完整．
（2）该同学正确连接实验电路后闭合开关，调节滑动变阻器滑动头P，发现电流表和电压表的指针始终不发生偏转．在不断开电路的情况下，他使用多用电表直流电压挡检查电路故障，将多用电表的红、黑表笔与电流表的“+”、“-”接线柱接触时，发现多用电表指针发生较大角度的偏转，说明电路故障是______．
（3）排除故障后，该同学测得实验数据如下表所示，请在坐标纸上作出该元件的U-I图线．
| 序号 | 电流/A | 电压/V 1 0.00 0.00 2 0.10 1.00 3 0.20 1.60 4 0.30 1.82 5 0.40 1.95 6 0.50 2.08 7 0.60 2.13 |
参考答案：（1）由原理图可知，滑动变阻器采用了分压接法，即先将下面两个固定的接线柱接在电源两端；再将用电器的一端接在上面任意一个接线柱上，另一端接到下面任意一个接线柱上；同时电流表采用外接法，注意电表的正极流入；实物图如图；
（2）实验电路连接正确，闭合开关，调节滑动变阻器滑动头，发现电流表和电压表指针始终不发生偏转，说明电路存在断路．在不断开电路的情况下，应该使用多用电表直流电压挡检查电路故障；检查过程中将多用表的红、黑表笔与电流表“+”、“-”接线柱接触时，多用电表指针发生较大角度的偏转，说明电路故障是电流表断路．
（3）先描点，后作图，注意将各点用平滑的曲线相连，故答案如图；
（4）该元件的阻值随所加电压的增大而减小
故答案为：（1）如图?（2）电流表断路?（3）如图（4）减小
本题解析：
