1、简答题 I．某同学设计了一个测定激光波长的实验装置如图甲所示，激光器发出的一束直径很小的红色激光进入一个一端装有双缝、另一端装有感光片的遮光筒，感光片的位置上出现一排等距的亮点，图乙中的黑点代表亮点的中心位置．
（1）通过量出相邻光点的距离可算出激光的波长，据资料介绍，若双缝的缝间距离为a，则双缝到感光片的距离为L，感光片上相邻两光点间的距离为b，则光的波长λ=
| ab L |
参考答案：（1）主尺读数为8mm，游标读数为0.1×5=0.5mm，所以第一个光点到第四个光点的距离是8.5mm．
? 因为△x=ldλ，所以λ═△xdl=6.2×10-7m
? （2）根据λ，知波长变短，屏上相邻两光点间的距离将变小．
Ⅱ①若选R2，则其阻值太小，电流过大，而R1与G1内阻相当，故选：R1?
? ②电路图如图所示：G2的示数减去G1的示数为通过R1的电流值．
?
?③由并联电路特点：I1r1=R1（I2-I1）?得：r1=R1I2-R1I1I1，
I1、I2分别表示电流表G1、G2读数，R1表示定值电阻R1的阻值．
故答案为：Ⅰ（1）8.5，6.2×10-7；（2）变小．
Ⅱ①R1； ②电路图如图；?③rI1、I2分别表示电流表G1、G2读数，R1表示定值电阻R1的阻值
本题解析：
本题难度：一般
2、实验题 利用如图所示的电路测电源电动势E及电阻R1和R2的阻值。实验器材有：待测电源E（不计内阻），待测电阻R1、R2，电压表V（量程为3.0 V，内阻很大），电阻箱R（0～99.99 Ω），单刀单掷开关S1，单刀双掷开关S2，导线若干。
（1）测电阻R1的阻值：先闭合S1，将S2切换到a，调节电阻箱，读出其示数r和对应的电压表示数U1，保持电阻箱示数不变，再将S2切换到b，读出电压表的示数U2，则电阻R1的表达式为R1＝_____________。
（2）若测得电阻R1＝1.8 Ω，接着测电源电动势E和电阻R2的阻值。实验方法：闭合S1，将S2切换到a，多次调节电阻箱，读出多组电阻箱示数R和对应的电压表示数U，由测得的数据，绘出图示的图线。则电源电动势E＝________V，电阻R2＝________Ω（保留2位有效数字）。
参考答案：（1）
（3分）；（2）2.0（3分），8.2（3分）
本题解析：（1）由题意知，电压表可看成理想电表，根据电路图电阻箱与定值电阻R1串联，电流相等
，S2切换到b，读出电压表的示数U2，此时为电阻箱与定值电阻R1串联的总电压，定值电阻R1两端的电压为
，
（2）由图线知当
时，R为无穷大，电路中的电流为0，此时,电压表的示数即为电源电动势，即
，E=2V，当
，R=5Ω，根据闭合电路中的欧姆定律得到
，
，得到
，R2=8.2Ω
本题难度：一般
3、实验题 利用如图所示的电路测定干电池的电动势和内电阻，提供的器材有：
待测干电池两节，每节干电池的电动势均约为 1.5V，内阻均约为0.2W
直流电压表V（量程0～3V，内阻很大）
直流电流表A（量程0～0.6～3A，内阻忽略不计）
定值电阻R0=4W；滑动变阻器RP（阻值范围0～20W，
允许最大电流2A）开关一个，导线若干
（1）请根据实验原理图，把下边的实物图连接完整
(电流表量程必须选择正确)
（2）某同学利用该电路完成实验时，闭合电键后，发现无论怎样调节变阻器的滑片，电流表A保持一定的示数不变，电压表的示数维持在2.4V左右。由此可判断故障应是?（填选项前的字母）
A．电流表A烧毁断路
B．定值电阻R0断路
C．滑动变阻器RP滑片与电阻线之间断开
D．滑动变阻器的电阻线断开

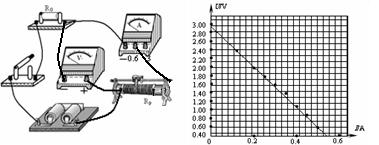

(3)故障排除后进行实验，记录了几组电压表和电流表的示数如下表：利用表格中的数据描点如图，请讲各点绘图
(4)请进一步根据描出的图得出两节干电池总的电动势值为________V，干电池的总内阻为__________W。
参考答案：(1)电路连接
(2) C
(3)
(4)? 2.90－3.00? 0.7左右
本题解析：（1）电路图连接注意沿着电流防线链接，如图
（2）A保持一定的示数不变，电压表的示数维持在2.4V左右，说明滑动变阻器RP滑片与电阻线之间断开，C对。
（3）描点绘图见答案，注意处理数据时不能用折线。
（4）U—I图像中纵坐标截距为电动势，倾斜程度代表内阻，即E=2.90V? r=0.7
点评：本题考查了利用伏安法测量干电池的电动势和内阻的方法，比较常规。
本题难度：一般
4、实验题 在“测定金属丝的电阻率”的实验中，待测合金电阻丝阻值Rx约为4Ω。
①用游标卡尺测量电阻丝的长度L。测量结果如图所示，图中读数为L = ?mm。
用螺旋测微器测量电阻丝的直径d。测量结果如图所示，图中读数为d = ?mm。?
②为了测量电阻丝的电阻R，除了导线和开关S外，
还有以下一些器材可供选择：
电压表V，量程3V，内阻约3kΩ
电流表A1，量程0.6A，内阻约0.2Ω
电流表A2，量程100μA，内阻约2000Ω
滑动变阻器R1，0～1750Ω，额定电流0.3A
滑动变阻器R2，0～50Ω，额定电流1A
电源E（电动势为3V，内阻约为1.2Ω）
为了调节方便，测量准确，实验中应选用电流表________，滑动变阻器_________，（填器材的符号）
③在所给的实物图中画出连线，接成测量电路图。
④若电压表测量值为U，电流表测量值为I，用测量的物理量表示计算材料电阻率的公
式是ρ = ?。
参考答案：① 54.5mm? 0.855mm ?
②A1?R2?
③如图(电流表要外接，滑线变阻器要分压连接)
④
本题解析：①游标卡尺：
螺旋测微器：
②应选用
，
阻值太大，操作起来不方便，当选用时，电路中最小电流大概为
，所以选用
。
③如图(电流表要外接，滑线变阻器要分压连接)
④根据公式
，得
。
，
，所以
本题难度：一般
5、实验题 某同学测绘标有“12 V、5 W”的小灯泡的电功率随电压变化的图象，为了使测量尽可能准确，要使小灯泡的两端电压从0～12V连续变化。除了导线和电键外，可供选择的仪器还有：
A．电流表：量程0～0.6 A，内阻约1欧姆
B．电流表：量程0～3 A，内阻约0.2欧姆
C．电压表：量程0～3 V，内阻约2 kΩ
D．电压表：量程0～15V，内阻约为4.5 kΩ
E.滑线变阻器：阻值范围0～20Ω，额定电流2A
F.滑线变阻器：阻值范围0～2 kΩ。额定电流0.5A
G.电池组：电动势12V，内阻不计；
(1)选用器材代号为_______________；
(2)在方框中画出实验电路图；
(3)某位同学测得小电珠的伏安特性曲线如图所示，某次测量时，电流表读数为0.40 A，此时小灯泡的实际功率为________W.
参考答案：（1）A D E G（2）见解析(3) 2.4W
本题解析：（1）因为要使小灯泡的两端电压从0～12V连续变化，所以电压表选取D，小灯泡的额定电流为0.4A，所以选用的电流表为A，滑动变阻器为了便于操作，应选用和小灯泡的电阻相差不大的，故选E，实验还需要电池组，所以选ADEG
（2）实验中要使小灯泡的两端电压从0～12V连续变化，所以采用滑动变阻器的分压接法，电流表的内阻和小灯泡的内阻相差不大，所以采用电流表的外接法，实验电路图如图所示，
（3）电流表读数为0.40 A时，从图中可得电压为6V，所以此时的实际功率为
点评：电流表、电压表选择量程的基本原则为：在能够测量出物理量的前提下，选择小量程，以提高测量的准确性，减小误差．
