1、选择题 一交流电路如图甲所示，电阻R=10Ω。交流电源输出的电压u随时间t变化的图线如图乙所示，闭合开关S后
[? ]
A．电路中电流的频率为100Hz
B．电路中电流瞬时值的表达式为i=
sin100πt A
C．电流表的示数为1.4A
D．电阻R消耗的电功率为14W

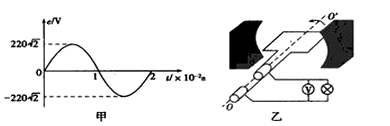

2、选择题 一台小型发电机产生的电动势随时间变化的正弦规律图像如图甲所示。已知发电机线圈内阻为5.0Ω，现外接一只电阻为95.0Ω的灯泡，如图乙所示，则
[? ]
A、电压表的示数为220V
B、电路中的电流方向每秒钟改变50次
C、灯泡实际消耗的功率为484W
D、发电机线圈内阻每秒钟产生的焦耳热为24.2J
3、选择题 理想变压器原、副线圈的匝数比为10:1，原线圈输入电压的变化规律如图甲所示，副线圈所接电路如图乙所示，P为滑动变阻器R的滑片．下列说法正确的是 (? )
A．副线圈输出电压的频率为100 Hz
B．理想交流电压表的示数为31.1 V
C．P向下移动时，变压器原、副线圈中电流都变大
D．P向上移动时，变压器的输出功率增大
4、选择题 图甲、乙所示分别表示两种电压的波形，其中图甲所示电压按正弦规律变化。下列法说正确的是
?
[? ]
5、填空题 一矩形线圈在匀强磁场中以一边为轴匀速转动，磁场方向与转动轴垂直，线圈中感应电动势e与时间t的关系如图所示，在T/12时刻，线圈平面与磁场方向的夹角等于__________。
