1、填空题 为了测量某电池的电动势E（约为3V）和内阻r，可供选择的器材如下：
A．电流表G1（2mA 100Ω）
B．电流表G2（1mA 内阻未知）
C．电阻箱R1（0～999.9Ω）
D．电阻箱R2（0～9999Ω）
E．滑动变阻器R3（0～10Ω 1A）
F．滑动变阻器R4（0～1?000Ω 10mA）
G．定值电阻R0（800Ω 0.1A）
H．待测电池
I．导线、电键若干
（1）采用如图1所示的电路，测定电流表G2的内阻，得到电流表G1的示数I1、电流表G2的示数I2如下表所示：
| I1（mA） | 0.40 | 0.81 | 1.20 | 1.59 | 2.00 I2（mA） 0.20 0.40 0.60 0.80 1.00 |
参考答案：（1）从表格中的数据看，I1-I2成正比．图线为过原点的直线，电流表G2和电流表G1并联，电流之比就是内阻的反比．如图，I1I2=2，电流表G1的内阻是100Ω，所以电流表G2的内阻等于200Ω．
?（2）滑动变阻器①只有在阻值相对较小时，移动变阻器，电表的示数变化比较明显．所以滑动变阻器①选R3；电阻箱②和G2相当于构成一电压表，如果量程为3V，该电阻箱的阻值为2800Ω．所以电阻箱②选R2．
（3）实物图连线如图．
故答案为：（1）如图，200
（2）R3 R2
（3）如图
本题解析：
本题难度：一般
2、选择题 宇航员在探测某星球时发现：
①该星球带负电，而且带电均匀；
②星球表面没有大气；
③在一次实验中，宇航员将一个带电小球（其电荷量远远小于星球电荷量）置于离星球表面某一高度处无初速释放，恰好处于悬浮状态。
如果选距星球表面无穷远处的电势为零，则根据以上信息可以推断
[? ]
A．小球一定带正电
B．小球的电势能一定小于零
C．改变小球离星球表面的高度并无初速释放后，小球仍然处于悬浮状态
D．改变小球的电荷量后再在原高度处无初速释放，小球仍然处于悬浮状态
参考答案：C
本题解析：
本题难度：一般
3、选择题 将两个相同的小量程电流表G，分别改装成了一只电流表A和一只电压表V，某同学在做实验时将这两只表串联起来接入一正常发光的灯泡两端，则（ ）
A．A表和V表的指针偏角相同
B．A表和V表的指针都不偏转
C．A表指针几乎不偏转，V表指针有偏转
D．A表指针有偏转，V表指针几乎不偏转
参考答案：C
本题解析：
本题难度：简单
4、简答题 小明的实验桌上有：A、待测电源一个（电动势约3V，内阻小于1Ω）?B、直流电流表（量程0～0.6～3A，0.6A档的内阻约0.22Ω，3A档的内阻约0.1Ω）?C、直流电压表（量程0～3～15V，3V档内阻为15kΩ，15V档内阻为25kΩ）?D、滑动变阻器（阻值范围为0～15Ω，允许最大电流为1A）?E、滑动变阻器（阻值范围为0～1000Ω，允许最大电流为0.2A）?F、开关?G、导线若干?H、小灯泡（电阻小于1Ω）．假如你是小明，请你完成：

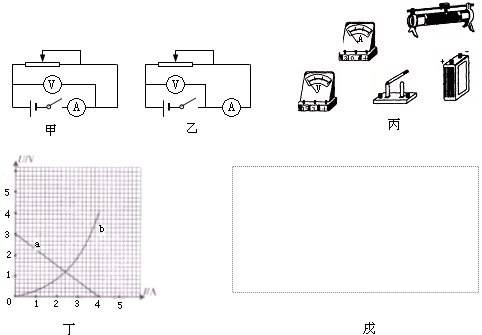

（1）利用给出的器材测电源的电动势和内阻有如图（甲）、（乙）两种电路，为了减小测量误差，应选择图______所示电路．
（2）根据你选择的电路将图（丙）中实物连接好．
（3）你选择的滑动变阻器是______（填代号），理由是______；
（4）小明根据测出的数据，作出U-I图线如图（丁）a线所示，实验所测电源的电动势为E=______V，内电阻为r=______Ω；
（5）若要利用给出的器材通过实验描绘出小灯泡的伏安特性曲线，请你在虚线框内画出实验电路．要求实验测出的数据尽可能多；
（6）将步骤（4）中得到的数据与步骤（5）得到的数据在同一U～I坐标系内描点作图，得到如图（丁）所示的图线a、b，如果将此电源与小灯泡组成闭合回路，此时小灯泡的实际功率为______．
参考答案：（1）若采用甲图电路，可以将电流表与电池看做一等效电源，此时测得的电动势与真实值相同，测得的内电阻等于电池内电阻与电流表电阻之和，因电池内电阻较小与电流表内阻接近，导致相对误差较大，因此应用乙电路；
（2）实物连接好如图：
（3）你选择的滑动变阻器是 D，理由是选择D电流适中且移动滑片时电流表示数变化较明显；
（4）某同学根据测出的数据，作出U-I图线如图丁a线所示，
由U-I图象知E应等于纵轴截距，即：E=3V，r应等于图线斜率绝对值，
即：r=0.75Ω．
（5）若要利用给出的器材通过实验描绘出小灯泡的伏安特性曲线，要求实验测出的数据尽可能多，采用滑动变阻器的分压式连接
（6）将步骤（5）中得到的数据与步骤（4）得到的数据在同一U-I坐标系内描点作图，得到如图丁所示的图线b，
如果将此电源与小灯泡组成闭合回路，小灯泡电压是1.2V，电流是2.4A，此时小灯泡的实际功率为P=UI=2.88W
故答案为：（1）乙；（2）如图；
（3）D，选择D电流适中且移动滑片时电流表示数较明显；
（4）3，0.75；
（5）如图
（6）2.88
本题解析：
本题难度：一般
5、选择题 如图所示，在水平的匀强电场中，某带电粒子从P点运动到Q点，在P点时速度方向竖直向上，在Q点时速度水平向右，在这一运动过程中粒子只受电场力和重力作用，并且克服重力做功为3J，电场力做功为4J，则下列说法中正确的是
[? ]
参考答案：B
本题解析：
