1、简答题 要测量某导电材料棒的电阻．

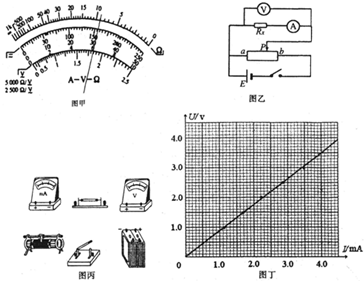

①首先用多用电表的欧姆档（倍率为×100）粗测其电阻，指针位置如图甲所示，其读数为______Ω．
②然后用以下器材用伏安法尽可能精确地测量其电阻：
A．电流表：量程为0-5mA，内阻约为10Ω．
B．电压表：量程为0-3V，内阻约为7.2kΩ．
C．滑动变阻器：最大阻值为20Ω，额定电流1A．
D．低压直流电源：电压4V，内阻可以忽略．
E．电键K，导线若干．
请按提供的器材和图乙中的电路图，以笔画线代替导线将图丙中的实物连接成正确的实验电路．
![]()
600)makesmallpic(this,600,1800);\' alt=\"91考试网\" src=\"http://www_php168_com/91files/2016060416/fc55jxnejfb.png\">
③实验开始时，滑片P应置于变阻器的______端．（填a或b）
④根据实验的测量数据在坐标系中描点，得出如图丁所示的该导电材料棒的伏安特性图线．根据图丁知该导电材料棒阻值为______Ω．
参考答案：①
![]()
600)makesmallpic(this,600,1800);\' alt=\"91考试网\" src=\"http://www_php168_com/91files/2016060416/kzyte2grh3r.png\">
欧姆表的读数为示数乘以倍率，读数为：9.0×100=900Ω；
②根据实验电路图连接实物图，如图所示：
③实验开始时，滑片P应置于变阻器的最左端a端，这样滑片上的电压为零，起到保护电路的作用，还可以使被测电阻的电压从零开始逐渐增加；
④U-I图象的斜率表示电阻，则由图可知，R=△U△I=3.5-00.004-0=875Ω
故答案为：①900；②实物连接图如图所示；③a；?④875
本题解析：
本题难度：一般
2、填空题 图1为某一热敏电阻(电阻值随温度的改变而改变，且对温度很敏感)的I-U关系曲线图。

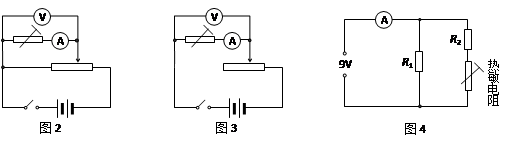

⑴为了通过测量得到图1所示I-U关系的完整曲线，在图2和图3两个电路中应选择的是图____；简要说明理由：___。（电源电动势为9V，内阻不计，滑线变阻器的阻值为0-100Ω）
![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060416/j1kk5xeeixk.png\" style=\"vertical-align:middle;\">
![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060416/p1nea1n5doy.png\" style=\"vertical-align:middle;\">
⑵在图4电路中，电源电压恒为9V，电流表读数为70mA，定值电阻R1=250Ω。由热敏电阻的I-U关系曲线可知，热敏电阻两端的电压为_______V；电阻R2的阻值为______Ω。
⑶举出一个可以应用热敏电阻的例子：_______。
参考答案：（1）2；电压可从0V调到所需电压，调节范围较大。?
（2）5.2----5.4v；111.8（111.6—112.0均给分） ?
（3）热敏温度计
本题解析：⑴因为描绘伏安特性曲线，所以应选择图2，因为图2电压可从0V调到所需电压，调节范围较大
⑵通过定值电阻R1的电流，![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060416/bckdlv2gylx.png\" style=\"vertical-align:middle;\">，所以通过热敏电阻支路的电流为：70-36=34mA，由图可知热敏电阻两端的电压为5.2----5.4v，电阻R2的阻值为![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060416/fwfwzpii3v3.png\" style=\"vertical-align:middle;\">
⑶应用热敏电阻的例子：热敏温度计
本题难度：一般
3、实验题 (6分)某同学取来一个“黑箱”，准备探测内部结构：如图，该“黑箱”表面有A、B、C三个接线柱，盒内总共有两个电学元件，每两个接线柱之间只可能连接一个元件，且已知电学元件的种类只可能是电阻、二极管或电池。为了探明盒内元件的种类及连接方式，某位同学用多用电表进行了如下探测：
![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060418/mrk1yfpwofo.png\" style=\"vertical-align:middle;\">
第一步：用电压挡，对任意两个接线柱正、反向测量，指针均不发生偏转；
第二步：用多用电表的欧姆挡，对任意两个接线柱正、反向测量，将每次红、黑表笔的位置和测得的阻值都填入了下表：
红表笔接
| A
| A
| B
| B
| C
| C
|
黑表笔接
| B
| C
| A
| C
| A
| B
|
测得的阻值（?）
| 100
| 10k
| 100
| 10.1k
| 90
| 190
|
①若在某次测量时，档位及指针位置如图所示，则此时多用电表的读数为________?
![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060418/rup1vtnbvls.jpg\" style=\"vertical-align:middle;\">
②第一步测量结果表明盒内___________。
③请在下图的接线柱间，用电路符号画出黑箱内的元件及连接情况
![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060418/qa25izks5dg.png\" style=\"vertical-align:middle;\">
参考答案：①4.0?②无电源?③如图所示
![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060418/wgmbv4uutsf.jpg\" style=\"vertical-align:middle;\">
本题解析：①电阻×1档读第一行，测量值等于表盘上读数“4.0”乘以倍率．
②使用电压档进行测量，目的是看内部是否有电源，由于指针没有示数，因此内部无电源，故黑箱内不存在电源．故答案为：无电源．
③对电阻来讲，无论表笔怎么接，数值都不变，所以AB之间接电阻，且阻值为100Ω；对二极管来讲，正向电阻较小，而反向电阻较大，由AC和BC间的读数知二极管接在AC之间，且正极接在C点，反向阻值为10kΩ；由CA间读数知二极管的正向电阻为90Ω．
本题难度：一般
4、实验题 把电流表改装成电压表的实验中所用电流表G的满偏电流Ig=200μA，内阻估计在400－600Ω之间。（12分）
（1）按图测定电流表G的内阻Rg，需要选用合适的器材，现有供选用的器材如下：
A．滑动变阻器（阻值范围0－200Ω）
B．滑动变阻器（阻值范围0－1750Ω）
C．电阻箱（阻值范围0－999Ω）
D．电阻箱（阻值范围0－99999Ω）
（E）电源（6Ｖ，内阻不计） （Ｆ）电源（12Ｖ，内阻不计）
按实验要求，R最好选用______，R’最好选用_____，E最好选用_____。（填入选用器材的字母代号）
![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060417/ucwnaiaywbp.png\" style=\"vertical-align:middle;\">
（2）假定由上述步骤已测出电流表内阻Rg=500Ω，现在通过串联一个24.5kΩ的电阻把它改装成为一个电压表，此电压表的量程为__________。
（3）图是测定未知电阻Rx的电路图，图是电路中所需要的器材（虚线框内为上述已改装好的电压表），请按电路图画出连线，将所示器材接成实验电路。
![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060417/d3vdqcdcok2.png\" style=\"vertical-align:middle;\">
（4）测量时，电流表的读数为0.20Ａ，而改装后的电压表的表头读数如图所示，那么Rx的阻值等于________Ω。![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060417/nmwpuv3kycy.jpg\" style=\"vertical-align:middle;\">
参考答案：（1）D、C、F（2）5.0V（3）电路连接见解析（4）15?
本题解析：（1）为了保证电路电流基本不变，R阻值越大越好，所以R选D；![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060417/vx1opvaa5wj.png\" style=\"vertical-align:middle;\">必须是电阻箱，电阻比电流表稍大较好，故选C；由于R很大，电源只有选F才能满足要求。
（2）电流表满偏电压![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060417/uou3iso0qrw.png\" style=\"vertical-align:middle;\">，由![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060417/440nszfwrlh.png\" style=\"vertical-align:middle;\">得U=5.0V
(3)实物图连接时由电源正极到负极，先干路再支路，先串联再并联，连接如图：![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060417/n1qqk3vxjz5.png\" style=\"vertical-align:middle;\">
（4）改装后的电压表量程为5.0V，即最小刻度为0.5V，由![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060417/ctzpe4jax2j.png\" style=\"vertical-align:middle;\">
点评：中等难度。电表改装之后，表头的三个参量![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060417/3bpuw1wbbt4.png\" style=\"vertical-align:middle;\">、![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060417/jkcjmgwmt45.png\" style=\"vertical-align:middle;\">和![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060417/ondrrga0n2g.png\" style=\"vertical-align:middle;\">是不变的，量程发生了变化是因为有电阻分了电压或电流．电表的改装本质上是电阻的串、并联问题，进行计算时只要把表头G看成一个电阻![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060417/ondrrga0n2g.png\" style=\"vertical-align:middle;\">即可，切记通过表头的满偏电流![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060417/3bpuw1wbbt4.png\" style=\"vertical-align:middle;\">是不变的。
本题难度：一般
5、简答题 发光二极管是目前很多用电器指示灯的电子元件，在电路中的符号是“
![]()
600)makesmallpic(this,600,1800);\' alt=\"91考试网\" src=\"http://www_php168_com/91files/2016060418/z13z0uwoaww.png\">
”只有当电流从标有“+”号的一端流入，从标有“一”号的一端流出时，它才能发光．这时可将它视为一个纯电阻．如图1为某厂家提供的某种型号发光二极管的伏安特性曲线．
①已知该型号的发光二极管的正常工作屯压为2?0V．若用电动势为6.0V，内阻可以忽略不计的直流电源供电，为使该二极管正常工作，需要在电源和二极管之间串联一只阻值为______Ω的定值电阻．
②已知该型号的发光二极管允许通过的最大电流为56mA，请用实验验证这种元件的伏安特性曲线与厂家提供的数据是否一致．可选用的器材有：
待测发光二极管；
直流电源E（电动势4.5V，内阻可以忽略不计）；
滑动变阻器R（最大阻值为20Ω）；
电压表V1（量程10V，内阻约50kΩ）；
电压表V2（量程5V，内阻约20kΩ）；
电流表A1（量程100mA，内阻约50Ω）；
电流表A2（量程60mA，内阻约100Ω）；
电键S、导线若干；
为准确、方便地进行检测，电压表应选用______，电流表应选用______（填字母符号）
⑧画出利用②中器材设计的实验电路图．
![]()
600)makesmallpic(this,600,1800);\' alt=\"91考试网\" src=\"http://www_php168_com/91files/2016060418/q0r5ord4o43.png\">
④按照正确的电路囹连接图2中的实物图，要求使滑动变阻器的滑动触头向右移动时流过二极管的电流增大．
参考答案：①发光二极管的正常工作电压为2 0V．则此时的电流为0.02A，则串联的定值电阻R=E-UI=6-20.02Ω=200Ω．
②因为发光二极管允许通过的最大电流为56mA，所以电流表选择A2误差较小，根据图1知，二极管两端的电压在最大电流时，电压小于4V，所以电压表选择V2误差较小．
③因为电压和电流需从零开始测起，则滑动变阻器采用分压式接法；二极管的电阻大约为20.02Ω=100Ω，远小于电压表的内阻，属于小电阻，所以电流表采用外接法．电路图如图所示．
④根据电路图连接实物图，滑动变阻器的滑动触头向右移动时二极管两端的电压增大．如图所示．
故答案为：①200Ω；?
②V2；A2
③如图所示
![]()
600)makesmallpic(this,600,1800);\' alt=\"91考试网\" src=\"http://www_php168_com/91files/2016060418/qyp5b5qicgb.png\">
④
![]()
600)makesmallpic(this,600,1800);\' alt=\"91考试网\" src=\"http://www_php168_com/91files/2016060418/rwimewfozrr.png\">
本题解析：
本题难度：一般
