1、实验题 （1）测量普通干电池电源电动势和内电阻应该选用__________（填“图甲”或“图乙”）所示的电路图．
（2）实验中某同学根据自己测得的实验数据在坐标纸上描了几个点，请你根据他描的点画出U—I图线，并根据图线求出电池的电动势E=__________V（保留2位有效数字），电池的内电阻r =__________Ω（保留2位有效数字）．
参考答案：(1)图甲? (2)1.5? 0.89~0.96
本题解析：（1）本实验中电压表应测量路端电压，电流表应测量通过电源的电流，由于电压表和电流表都有一定的内阻，两种电路都存在系统误差．甲电路中，电流表读出的不是通过电源的电流，比电源的电流小，其读数等于电源的电流与通过电压表电流之差，误差来源于电压表的分流，而乙电路中，电压表测量的电压不等于路端电压，是由于电流表的分压．由于电源的内阻较小，电流表的内阻也较小，若采用乙电路，电流表分压较大，测得的内阻误差较大．而甲电路中，电源内阻较小时，电压表分流较小，测量误差较小．故可采用甲电路进行实验．
（2）依据描点作图时，注意应使所作直线穿过尽可能多的数据点，不在直线上的点尽量均匀分布在直线的两侧，误差较大的点直接舍去。
由U=E-Ir可得图象与纵坐标的交点为电源的电动势，图象的斜率表示电源的内阻，由图象可得电动势E=1.5V，r= 0.89~0.96Ω．
本题难度：一般
2、实验题 用多用表进行某次测量，指针的位置如图所示，若选择的挡位在“直流电压500V”,则指针读数为??V；若选择的挡位在“电阻×10”，则指针读数为?Ω；
参考答案：220V， 320 Ω
本题解析：若选择的挡位在“直流电压500V”,即指针满偏时电压500V，所以一个刻度表示10V，由图知指针读数为220V；若选择的挡位在“电阻×10”，由图知指针指向刻度值32，所以待测电阻的阻值为32×10=320Ω。
本题难度：一般
3、选择题 如图所示为伏安法测电阻的一种常用电路．以下分析正确的是（ ? ）
A．此接法要求待测电阻值小于电流表内阻
B．开始实验时滑动变阻器滑动头P应处在最右端
C．此接法产生误差的原因是安培表分压
D．此接法产生误差的原因是伏特表分流
参考答案：C
本题解析：
本题难度：一般
4、实验题 在DIS描绘电场等势线的实验中
（1）电源通过正负电极a、b在导电物质上产生的稳定电流分布模拟了由二个_______________产生的__________，用____________探测等势点。
（2）（单选题）在安装实验装置时，正确的做法是（?）
A．在一块平整木板上依次铺放复写纸、白纸、导电纸
B．导电纸有导电物质的一面应该向上
C．连接电源正负极的电极a、b必须与导电物质保持绝缘
D．连接电极a、b的电源电压为交流4-6V
参考答案：（1）等量导种点电荷，静电场，电压传感器，（2）B
本题解析：（1）本题要理解电场等势线的测是方法，注意我们采用了直流电源来模拟静电场；
（2）根据实验中的实验方法及实验要求进行正确安装．
（1）本实验中，我们采用电源在导电物质上形成的两个电极，来模拟两个等量异种电荷产生的静电场；为了探测等势点，可以采用电压传感器进行探测；
（2）A、为了将点描出，白纸应放在最下方，故A错误；
B、电极放在导电纸上导电，故导电纸有导电物质的一面应向上，故B正确；
C、为了形成稳定电流，电极应与导电物质良好接触，故C错误；
D、本实验中要求形成方向不变的电流，故不能采用交流电源，故D错误；
故选B；
点评：描述静电场的实验考查较少，但也不能忽视，应明确其基本原理及实验的方法．
本题难度：简单
5、实验题 为测定某电源的电动势E和内阻r，以及一段电阻丝的电阻率ρ，设计了如右图（a）所示的电路．ab是一段电阻率较大的粗细均匀的电阻丝，R0是阻值为2Ω的保护电阻，滑动片P与电阻丝接触始终良好．
⑴实验中用螺旋测微器测得电阻丝的直径如下图（b）所示，其示数为d＝?mm．
⑵实验时闭合开关，调节P的位置，记录aP长度x和对应的电压U、电流I等相关数据，如下表：
①请根据表中数据在下图（c）上描点连线作U～I关系图线，根据该图象，可求得电源的电动势E＝?V；内阻r＝?Ω．
②根据表中数据作出的
～x关系图象如下图（d）所示，利用该图象可求得电阻丝的电阻率ρ＝?Ω·m．（计算结果保留两位有效数字）
③图（d）中～x关系图线纵截距的物理意义是??。
参考答案：（1）0.400mm（2）
①3.00V；3.0Ω
②
?③电流表的内阻。

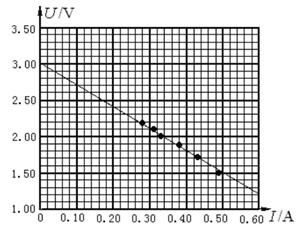

本题解析：⑴螺旋测微器测得电阻丝的直径为40.0×0.01mm=0.400mm；（2）①U～I关系图线如下图；从图线中读出：E=3.00V，
；
②因为
，根据作出的～x关系图象可求得
，电阻丝的电阻率
?
③图（d）中～x关系图线纵截距是当x=0时电压表与电流表的示数之比，所以它的物理意义是电流表的内阻。
本题难度：一般
