时间:2019-06-28 06:03:31
1、实验题 某同学在“探究电磁感应的产生条件”的实验中，设计了如图所示的装置。线圈A通过电流表甲、高阻值的电阻R’、变阻器R和开关S连接到干电池上，线圈B的两端接到另一个电流表乙上，两个电流表相同，零刻度居中。闭合开关后，当滑动变阻器R的滑片P不动时，甲、乙两个电流表指针的位置如图所示。
（1）当滑片P较快地向左滑动时，甲表指针的偏转方向是_________，乙表指针的偏转方向是________。（填“向右偏”、“向左偏”或“不偏转”）
（2）断开开关，待电路稳定后再迅速闭合开关，乙表的偏转情况是______________(填“向左偏”、“向右偏”或“不偏转”)
（3）从上述实验可以初步得出结论：?。
参考答案：（1）向右偏，向左偏
（2）向左偏
（3）穿过闭合回路的磁通量变化而产生感应电流，感应电流的磁场总要阻碍引起感应电流的磁通量变化
本题解析：略
本题难度：简单
2、实验题 一只小灯泡，标有“3V，0.6W”字样．现用图示的器材测量该小灯泡的伏安特性曲线，(滑动变阻器最大阻值为10
；电源电动势为6V，内阻为l；电流表内阻为1，电压表的内阻为l0k)．
(1)（2分）在设计电路的过程中，为了尽量减小实验误差，电流表应采用?(选填“内接”或“外接”)法．滑动变阻器的连接方式应采用?(选填“分压式”或“限流式”)；
(2)（3分）用笔画线当导线，根据设计的电路图将实物图连成完整的电路(图中有三根导线已经接好)．
参考答案：
(1)（2分） 外接?分压式
(2) （3分）如图：
本题解析：（1）对灯泡由
，满足电压表内阻远大于小灯泡电阻，所以电流表应采用外接法；测量该小灯泡的伏安特性曲线，电压要从零开始，所以滑动变阻器的连接方式应采用分压式。
（2）连接时导线不能交叉，并注意电流表应采用外接法，滑动变阻器的连接方式应采用分压式，具体连接见答案图。
本题难度：简单
3、填空题 有一个电阻Rx，其阻值大约在40～50Ω之间，现要进一步测量其电阻，手边现有器材如下：
电源E（电动势12V，内阻为0.5Ω）；
电压表V（0～3～15V，内阻为10kΩ）；
电流表A（0～0.6～3A），内阻约1Ω）；
滑动变阻器R1（阻值0～10Ω，额定电流2A）；
滑动变阻器R2（阻值0～2000Ω，额定电流0.1A）；
电键K和导线若干．
（1）电压表的量程应选0～______V；电流表的量程应选0～______A；滑动变阻器应选用______
（2）请在方框中画出实验电路图．
参考答案：（1）由于电源的电动势为12V，所以电压表应选15V量程；
根据I=UR可得，通过待测电阻的最大电流为：
Im=URmin=1240A=0.3A，所以电流表应选0.6A的量程；
根据闭合电路欧姆定律电路和电流表最小读数，可求出电路中需要的最大电阻为：
Rmax=E13×0.6Ω=120.2Ω=60Ω，由于待测电阻电阻为40～50，所以滑动变阻器应用R1

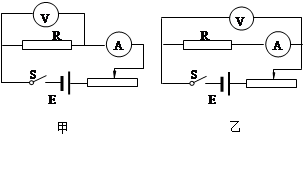

（2）由上面分析可知滑动变阻器可以采用限流式接法，也可以采用分压式接法，由于满足RVRx＞RxRA，所以电流表应用外接法，电路图如图所示：
故答案为：（1）15，0.6，R1
（2）如图
本题解析：
本题难度：一般
4、实验题 （5分）．在测定金属的电阻率实验中，金属导线长为约０.８m，直径小于１mm，电阻等于５Ω左右，实验步骤如下：
（１）用米尺测量金属导线的长度，测三次，求平均值Ｌ，在金属导线三个不同的位置用螺旋测微器测量直径，求出平均值d，上图中螺旋测微器的读数为______________mm.
（2）用上面测量的金属导线长度Ｌ，直径d和电阻Ｒ，根据电阻率的表达式ρ＝ ____________?，算出所测金属的电阻率。
参考答案：（1）0.685----0.688mm（2）?
本题解析：（1）主尺读数为0.5mm，可动刻度为18.5×0.01mm，所以读数为0.5mm+18.5×0.01mm=0.685mm（2）由电阻定律
，由此可得电阻率
本题难度：一般
5、实验题 （12分）某同学想测量一段电阻丝的电阻率，其中使用了自己利用电流表改装的电压表，整个实验过程如下：
A．测量电流表的内阻。按图1连接电路，将电位器R调到接入电路的阻值最大。闭合开关S1，调整R的阻值，使电流表指针偏转到满刻度；然后保持R的阻值不变，合上开关S2，调整电阻箱R"的阻值，使电流表指针达到半偏，记下此时R"的阻值；
B．计算出改装电压表应串联的电阻R0的值。将电阻R0与电流表串联，则R0与电流表共同构成一个新的电压表；
C．将改装的电压表与标准电压表接入如图2所示的校准电路，对改装的电压表进行校准；
D．利用校准后的电压表和另一块电流表，采用伏安法测量电阻丝的电阻；
E．测量电阻丝的直径和接入电路的电阻丝的长度；
F．计算出电阻丝的电阻率。
根据上述实验过程完成下列问题：
（1）已知电流表的满偏电流为200μA，若当电流表指针偏转到正好是满偏刻度的一半时R"的阻值为500Ω。要求改装后的电压表的量程为2V，则必须给电流表串联一个阻值为R0＝____Ω的电阻；
（2）在对改装后的电压表进行校准时，发现改装后的电压表的测量值总比标准电压表的测量值小一些，造成这个现象的原因是?（?）
A．电流表内阻的测量值偏小，造成串联电阻R0的阻值偏小
B．电流表内阻的测量值偏大，造成串联电阻R0的阻值偏小
C．电流表内阻的测量值偏小，造成串联电阻R0的阻值偏大
D．电流表内阻的测量值偏大，造成串联电阻R0的阻值偏大
（3）在利用校准后的电压表采用伏安法测量电阻丝的电阻时，由于电压表的表盘刻度仍然是改装前电流表的刻度，因此在读数时只能读出电流表指示的电流值a。测量电阻丝的电阻时，可以读得一系列a和对应流经电阻丝的电流b。该同学根据这一系列a、b数据做出的a－b图线如图5所示，根据图线可知电阻丝的电阻值为__________Ω。
参考答案：（1）9.50×103? (4分)?（2）C? (4分)?（3）10.0? (4分)(写成10同样给分)
本题解析：略
本题难度：一般
