1、实验题 在“用DIS描绘电场的等势线”实验中，按图所示连接电路。在电极A、B的连线上等距离地取a、b、c、d、e等5个基准点。将电压传感器的两个接线柱分别和两个探针相连接。当正接线柱的电势高于负接线柱时，读数为正。
?
（1）.对于该实验的认识与判断，下列说法中正确的是
[? ]
A.实验是用恒定的电流场模拟静电场
B.在实验过程中电极与导电纸的相对位置不能再改变
C.若把电源电压提高到原来的2倍，则描绘得到的等势线形状与原来不同
D.本实验无法画出相应的电场线
（2）若在图中连接电压传感器正接线柱的探针接触a点，连接负接线柱的探针接触b点时，读数为负，则可以判断电极A接在电源的_________极上（选填“正”或“负”）。
（3）若连接电压传感器的正负两个接线柱的探针分别接触a点和b点时示数为U1；分别接触b点和c点时示数为U2，则有|U1|__________|U2|（选填“>”、“<”或“=”）。
参考答案：
（1）AB
（2）负
（3）>
本题解析：
本题难度：一般

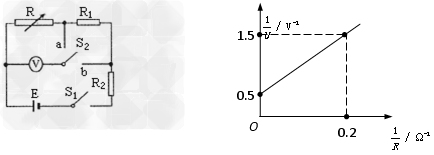

2、实验题 某同学设计了如图所示的电路测电源电动势E及电阻R1和R2的阻值。实验器材有：待测电源E(不计内阻)，待测电阻R1，待测电阻R2，电压表V(量程为3.0V，内阻很大)，电阻箱R(0-99.99Ω)，单刀单掷开关S1，单刀双掷开关S2，导线若干。
（1）先测电阻R1的阻值。先闭合S1，将S2切换到a，调节电阻箱，读出其示数r和对应的电压表示数U1，保持电阻箱示数不变，再将S2切换到b，读出电压表的示数U2。则电阻R1的表达式为R1＝__________。
（2）甲同学已经测得电阻R1＝1.8Ω，继续测电源电动势E和电阻R2的阻值。该同学的做法是：闭合S1，将S2切换到a，多次调节电阻箱，读出多组电阻箱示数R和对应的电压表示数U，由测得的数据，绘出了如图所示的
图线，则电源电动势E＝__________V，电阻R2＝__________Ω。
参考答案：（1）
?
（2）2.0；8.2
本题解析：
本题难度：一般
3、选择题 硅光电池作为电源已广泛应用于人造卫星、灯塔和无人气象站等，高速公路上安装的“电子眼”通常也采用硅光电池供电．硅光电池的原理如图所示，a、b是硅光电池的两个电极，P、N是两块硅半导体，E区是两块半导体自发形成的匀强电场区，P的上表面镀有一层增透膜．光照射到半导体P上，使P内受原子束缚的电子成为自由电子，自由电子经E区电场加速到达半导体N，从而产生电动势，形成电流．以下说法中正确的是（ ）
A．E区匀强电场的方向由P指向N
B．电源内部的电流方向由P指向N
C．a电极为电池的正极
D．硅光电池是一种把化学能转化为电能的装置
参考答案：C
本题解析：
本题难度：一般
4、选择题 如图所示，静止的电子在加速电压为U1的电场的作用下从O经P板的小孔射出，又垂直进入平行金属板间（间距为d）的电场，在偏转电压U2的作用下偏转一段距离后飞出，现使U1减小为原来的一半，要想使电子在平行金属板间的运动轨迹不发生变化。应该使
[? ]
A．U2加倍
B．U2变为原来的1/2
C．d加倍
D．d变为原来的1/2
参考答案：BC
本题解析：
本题难度：一般
5、选择题 磁悬浮列车需要很强的磁场，因此线圈中的电流将非常大．用超导材料做磁悬浮线圈主要是因为（ ）
A．超导线圈强度大
B．只有超导线圈才能产生强磁场
C．低于临界温度时，超导线圈无电阻不发热
D．低于临界温度时，超导线圈有电阻但不发热
参考答案：C
本题解析：
本题难度：简单
