1、选择题 一个用满偏电流为3mA的电流表改装成欧姆表，调零后用它测500Ω的标准电阻时，指针恰好指在刻度盘的正中间，如用它测量一个未知电阻时，指针指在1mA处，则被测电阻的阻值为（ ）
A．2000Ω
B．5000Ω
C．150Ω
D．1000Ω
参考答案：D
本题解析：
本题难度：简单
2、实验题 （1）测定电流表内电阻的实验中备用的器材有：?
A．电流表（量程0～100?μA，内阻约为几百欧）
B．标准电压表（量程0～5V）
C．电阻箱（阻值范围0～999Ω）
D．电阻箱（阻值范围0～99?999Ω）
E．电源（电动势2V）
F．电源（电动势6V）
G．滑动变阻器（阻值范围0～50Ω，额定电流1.5A）
若干开关和导线?
①如果采用图1所示的电路测定电流表A的内阻并且要想得到较高的精确度，那么从以上备用的器材中，可变电阻R1应选用__________，可变电阻R2应选用__________，电源E应选用__________．
②如果实验时要进行的步骤有：
A．合上开关S1
B．合上开关S2
C．观察R1的阻值是否最大，如果不是，将R1的阻值调至最大
D．调节R1的阻值，使电流表指针偏转到满刻度
E．调节R2的阻值，使电流表指针偏转到满刻度的一半
F．记下R2的阻值
把以上步骤的字母代号按实验的合理顺序填写在下面横线上：__________．
③如果在步骤F中所得R2的阻值为600Ω，则图1中电流表的内电阻Rg的测量值为__________Ω．
（2）如果要将第（1）小题中的电流表A改装成量程为0～5V的电压表，则改装的方法是跟电流表__________联一个阻值为__________Ω的电阻．?

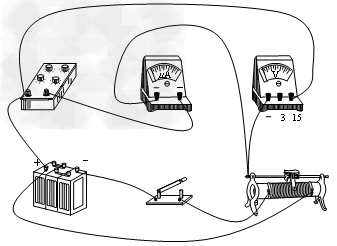

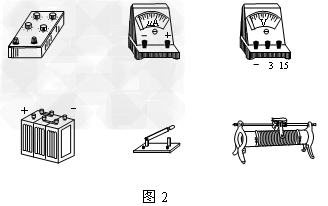

（3）在图2所示器件中，一部分是将电流表改装为电压表所需的，其余是为了把改装成的电压表跟标准电压表进行核对所需的．请先在下面空白处画出包括改装和核对在内的电路图（要求对0～5V的所有刻度都能在实验中进行核对），然后在图2上画出连线，将所示器件按以上要求连接成实验电路．?
参考答案：（1）D，F，C；CADBEF；600
（2）串，4.94×104
（3）
本题解析：
本题难度：困难
3、选择题 如图所示，为示波管中偏转极板的示意图，相距为d、长度为l的平行板A、B加上电压后，可在A、B板之间的空间中（设为真空）产生匀强电场，在AB左端距A、B等距离处的O点，有一电荷量为q、质量为m的粒子以初速度v0沿水平方向（与AB极板平行）射入．不计重力，要使此粒子恰能从C处射出，则A、B间的电压为（ ）
A．
| md2 ql2 |
| ml2 qd2 |
| mlv0 qd |
| qmv0 ld |
参考答案：将粒子的运动沿着水平和竖直方向正交分解，水平方向做匀速运动，竖直方向做初速度为零的匀加速直线运动；
水平分位移为：l=v0t? ①
竖直分位移为：12d=12qUmdt2? ②
联立解得U=md2v20ql2
故选A．
本题解析：
本题难度：一般

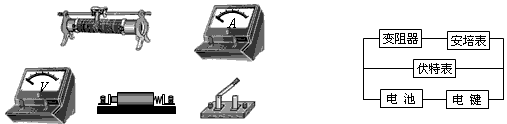

4、其他 在用电流表和电压表测电池的电动势和内电阻的实验中，所用的电流表和电压表的内阻分别为0.1Ω和1kΩ。下图为实验原理图和所需器材实物图。试按原理图在实物图中画线连接成实验电路。
参考答案：
本题解析：
本题难度：一般
5、选择题 如图为一匀强电场，实线为电场线，一个带电粒子射入该电场后留下一条虚线所示的轨迹，途经a，b两点，不计粒子的重力．则下面判断正确的是（ ）
A．b点的电势高于a点的电势
B．粒子在a点的动能大于在b点的动能
C．粒子在a点的电势能大于b点的电势能
D．粒子带正电
参考答案：A、因顺着电场线方向电势降低，则得知b点的电势低于a点的电势，故A错误．
B、C、D由曲线运动的知识可知：带电粒子所受的电场力向左，因场强的方向向右，所以粒子带负电，故D错误；
带电粒子从a到b点过程中，电场力做负功，电荷的电势能增大，由动能定理，粒子的动能减小，即粒子在a点的动能大于在b点的动能，在a点的电势能小于b点的电势能．故B正确，CD错误．
故选：B
本题解析：
本题难度：简单
