1、选择题 不定项选择
有关欧姆表的使用，下列说法中正确的是（ ? ）
A．更换测量挡时，需要重新调零
B．测量电阻时，表的指针偏转角度越大，误差就越小
C．使用完毕应将选择开关旋至交流电压最高挡或“OFF”挡
D．如果指针相对电流零刻度偏转太小，应改用大量程测量
参考答案：ACD
本题解析：
本题难度：一般
2、简答题 某同学要测量一节旧电池的电动势和内阻，实验器材有一个电流表、一个电阻箱R、一个1Ω的定值电阻R0，一个开关和导线若干，该同学按如图所示电路进行实验．测得的数据如下表所示：
| 实验次数 | 1 | 2 | 3 | 4 | 5 R（Ω） 4.0 10.0 16.0 22.0[] 28.0[ I（A） 1.00 0.50 0.34 0.25 0.20 |
参考答案：（1）由电路图可知，电阻R0与电阻箱R串连接入电路，电阻R0起保护电路的作用，保护电源，防止电源被短路．
（2）根据闭合电路欧姆定律，有
I=ER+R0+r
公式变形，得到
R=E?（1I）+（-r-R0）
所以若将R作为直角坐标系的纵坐标，则应取1I作为横坐标．

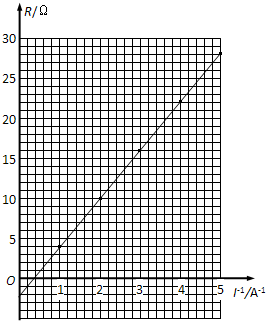

（3）运用描点法作出图象
（4）对比一次函数y=kx+b，R相当于y，E相当于k，1I相当于x，（-r-R0）相当于b；
故E=k
-r-R0=b
解得：E=k，r=-b-R0
所以由图象可知，该电池的电动势E=6.0V，内电阻r=1.0Ω．
故答案为（1）保护电源，防止电源被短路
（2）1I
（3）见上图
（4）6.0，1.0
本题解析：
本题难度：一般
3、选择题 如图所示，有一半圆弧光滑轨道，半径为R，在与圆心等高的位置静止放置一个带正电的小球A，其质量为m，M、N之间有一方向水平向左的匀强电场，让小球A自由滚下进入匀强电场区域，水平面也是光滑的，下列说法正确的是
[? ]
A．小球一定能穿过MN区域继续运动
B．如果小球没有穿过MN区域，小球一定能回到出发点
C．如果小球没有穿过MN区域，只要电场强度足够大，小球可以到达P点，且到达P点速度大于等于
D．如果小球一定能穿过MN区域，电场力做的功为－mgR
参考答案：B
本题解析：
本题难度：一般
4、选择题 关于电动势，下列说法正确的是（ ）
A．电源两极间的电压等于电源电动势
B．电动势越大的电源，将其他形式的能转化为电能的本领越大
C．一个电动势为1.5V的电池接入电路时，若有1C的电荷量通过电路，就有1.5J的电能转变成化学能
D．因电动势的单位和电势差相同，所以电动势实质上就是电势差
参考答案：B
本题解析：
本题难度：一般
5、简答题 如图所示为多用表表面的刻度部分，如果测量时选择开关置于欧姆×100档，则所测量的电阻的阻值为______Ω，如果测量时选择开关置于直流量程2.5mA挡，则所测量的电流值为______mA，如果测量时选择开关置于直流电压量程500V挡，则所测量的电压值为______V．
参考答案：多用电表欧姆档的测量值为：R=15×100=1500Ω；
选用量程为2.5mA的电流档测量电流时，应按第二排刻度，选用下面三排示数的第一排数据进行读数比较方便，读数为：I=1.25mA；
选择开关置于直流电压量程500V挡，应按第二排刻度，选用下面三排示数的第二排数据进行读数比较方便，读数为：V=250V．
故答案为：1500；1.25；250．
本题解析：
本题难度：简单
