1、简答题 在xoy平面内，x轴的上方有匀强磁场，磁感应强度为B，方向如图所示，x轴的下方有匀强电场，电场强度为E，方向与y轴的正方向相反．今有电量为-q、质量为m的粒子（不计重力），从坐标原点沿y轴的正方向射出，射出以后，第三次到达x轴时（出发点O不包括在这三次内），它与O点的距离为L，问：
（1）粒子射出时的速度多大？
（2）粒子运动的总路程为多少？
2、实验题 在《验证力的平行四边形定则》的实验中，得到了如图7所示的图形，图中P为橡皮条的固定点，用两只弹簧秤或用一只弹簧秤时，都将橡皮条与细线的结点拉到O点，实验中要比较的是图中?▲?和?▲?两个力的大小和方向，其中力?▲?是实验直接测得的合力。
3、简答题 如图，在坐标系xoy的第一、第三象限内存在相同的匀强磁场，磁场方向垂直于xoy面向里；第四象限内有沿y轴正方向的匀强电场，电场强度大小为E．一质量为m、带电量为+q的粒子自y轴的P点沿x轴正方向射入第四象限，经x轴上的Q点进入第一象限，随即撤去电场，以后仅保留磁场．已知OP=d，OQ=2d，不计粒子重力．
（1）求粒子过Q点时速度的大小和方向．
（2）若磁感应强度的大小为一定值B0，粒子将以垂直y轴的方向进入第二象限，求B0；
（3）若磁感应强度的大小为另一确定值，经过一段时间后粒子将再次经过Q点，且速度与第一次过Q点时相同，求该粒子相邻两次经过Q点所用的时间．

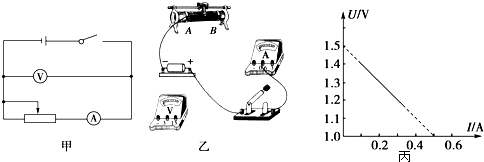

4、简答题 在“测定电源的电动势和内阻”的实验中，已连接好部分实验电路．
（1）按如图甲所示的实验电路，把图乙中剩余的电路连接起来．
（2）在图乙的电路中，为避免烧坏电表，闭合开关前，滑动变阻器的滑片应置于______端（选填“A”或“B”）．
（3）图丙是根据实验数据作出的U-I图象，由图可知，电源的电动势E=______V，内阻r=______Ω
5、选择题 平行板间加如图所示周期变化的电压，重力不计的带电粒子静止在平行板中央，从t=0时刻开始将其释放，运动过程无碰板情况，能定性描述粒子运动的速度图象正确的是
[? ]
A．
B．
C．
D．
