时间:2019-06-26 05:10:51
1、选择题 如图甲，正三角形硬导线框abc固定在磁场中，磁场方向与线框平面垂直．图乙表示该磁场的磁感应强度随时间t变化的关系，t=0时刻磁场方向垂直纸面向里．在0一4t0时间内，线框ab边受到该磁场对它的安培力F随时间t变化的关系图为（规定垂直ab边向左为安培力的正方向）（ ）
A．
B．
C．
D．
参考答案：C、D、0-1s，感应电动势为：E1=S△B△t=SB0，为定值，
感应电流：I1=E1r=SB0r，为定值，安培力F=BI1L∝B；由于B逐渐减小到零，故安培力逐渐减小到零，故CD均错误；
A、B、3s-4s内，感应电动势为：E2=S△B△t=SB0，为定值，
感应电流：I2=E2r=SB0r，为定值，安培力F=BI2L∝B；由于B逐渐减小到零，故安培力逐渐减小到零；
由于B逐渐减小到零，故通过线圈的磁通量减小，根据楞次定律，感应电流要阻碍磁通量减小，有扩张趋势，故安培力向外，即ab边所受安培力向左，为正，故A正确，B错误；
故选：A．
本题解析：
本题难度：一般
2、选择题 图3-5-14中MN、GH为平行导轨，AB、CD为跨在导轨上的两根横杆，导轨和横杆均为导体，有匀强磁场垂直于导轨所在平面，方向如图.用I表示回路中的电流（?）
图3-5-14
A.当AB不动而CD向右滑动时，I≠0且沿顺时针方向
B.当AB向左、CD向右滑动且速度大小相等时，I=0
C.当AB、CD都向右滑动且速度大小相等时，I=0
D.当AB、CD都向右滑动，且AB速度大于CD时，I≠0且沿逆时针方向
参考答案：C
本题解析：AB不动而CD右滑时，I≠0，但方向是逆时针，故A错.AB向左、CD向右滑动时，回路磁通量增加，I≠0，故B错.AB、CD向右等速滑动时，回路磁通量不变，I=0，故C对.AB、CD都向右滑但AB速度大于CD速度时，回路磁通量变化，I≠0，但方向是顺时针，故D错.
本题难度：简单
3、计算题 如图甲所示，平行金属导轨竖直放置，导轨间距为L＝1m，上端接有电阻R1＝3Ω，下端接有电阻R2＝6Ω，虚线OO′下方是垂直于导轨平面的匀强磁场.现将质量m＝0.1kg、电阻不计的金属杆ab，从OO′上方某处垂直导轨由静止释放，杆下落0.2m过程中始终与导轨保持良好接触，加速度a与下落距离h的关系图象如图乙所示.求：
(1)磁感应强度B；
(2)杆下落0.2m过程中通过电阻R2的电荷量q.
参考答案：(1) 2T(2) 0.05C
本题解析：(1)由图象知，杆自由下落距离是0.05m，当地重力加速度g＝10m/s2，则杆进入磁场时的速度v＝
＝1m/s
由图象知，杆进入磁场时加速度a＝－g＝－10m/s2
由牛顿第二定律得mg－F安＝ma
回路中的电动势E＝BLv
杆中的电流I＝
R并＝
F安＝BIL＝
得B＝
＝2T
(2)杆在磁场中运动产生的平均感应电动势
＝
杆中的平均电流
＝
通过杆的电荷量Q＝·Δt
通过R2的电量q＝
Q＝0.05C
本题主要考查对电磁感应定律的应用，先根据图象得到杆进入磁场的速度，再根据牛顿定律求出磁场对杆的安培力，根据感应电动势和安培力的计算公式计算出磁感应强度，根据平均电流和时间计算出电荷量；
本题难度：困难
4、选择题 某地的地磁场磁感应强度的竖直分量方向向下，大小为4.5×10－5 T。一灵敏电压表连接在当地入海河段的两岸，河宽100 m，该河段涨潮和落潮时有海水(导体)流过．设落潮时，海水自西向东流，流速为2 m/s。下列说法正确的是
[? ]
A．电压表记录的电压为5 mV
B．电压表记录的电压为9 mV
C．河南岸的电势较高
D．河北岸的电势较高
参考答案：BD
本题解析：
本题难度：一般

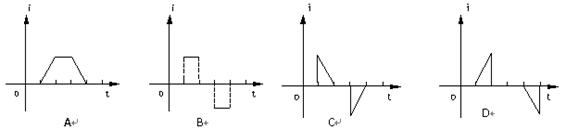

5、选择题 用导线制成的矩形线圈长2L，以速率v穿过有边界的宽为L的匀强磁场，如图所示，那么在图中正确表示感应电流随时间变化的图线是:
参考答案：B
本题解析：略
本题难度：简单
