1、选择题 如图所示，沿水平方向放置的平行金属板a和b，分别与电源的正、负极相连，两板的中央沿竖直方向各有一个小孔，今有一个带正电的液滴，自小孔的正上方的P点由静止自由落下，先后穿过两个小孔后的速度为v1。若使a板不动，若保持电键K断开或闭合，b板向上或向下平移一小段距离，相同的液滴仍然从P点由静止自由落下，先后穿过两个小孔后的速度为v2，在不计空气阻力的情况下，下列说法正确的是
[? ]
A．若电键K保持闭合，向下移动b板，则v2＞v1
B．若电键K闭合一段时间后再断开，向下移动b板，则v2＞v1
C．若电键K保持闭合，无论向上或向下移动b板，则v2=v1
D．若电键K闭合一段时间后再断开，无论向上或向下移动b板，则v2＜v1

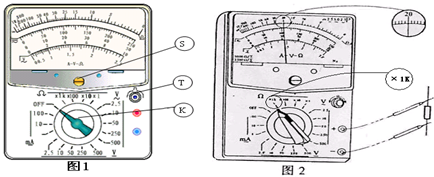

2、填空题 如图1所示为多用电表的示意图，其中S、K、T为三个可调节的部件，现用此电表测量一阻值约为20-30Ω的定值电阻，测量的某些操作步骤如下：
（1）调节可调______部件，使电表指针停在______位置．
（2）调节可调部件K，使它的尖端指向______位置．
（3）将红、黑表笔分别插入“+”“-”插孔，笔尖相互接触，调节可调部件______，使电表指针指向______位置．
（4）在用多用电表测量另一电阻的阻值时，电表的读数如图2所示，该电阻的阻值为______Ω．
3、简答题 李卫和张明一起做改装电压表的实验，他们要将一内阻Rg=100Ω、满偏电流Ig=1mA的电流表G改装成一个量程为0～3V的电压表V′，他们在电流表上串联一个定值电阻R0后按图甲所示和一标准电压表V并联进行校准，当标准电压表V的读数为1.4V时，V′的读数为1.5V
（1）所串联的电阻R0的阻值为多大？
（2）为了达到校准电压表的目的，李卫按照图乙并联一个电阻R1，请算出所接电阻R1的阻值．
（3）张明按照图丙串联一个电阻R2，也能校准电压表，你认为张明和李卫所采用的方法哪?种较好，为什么？
4、简答题 电源的输出功率P跟外电路的电阻R有关．如图1所示是研究它们关系的实验电路．为了便于进行实验和保护蓄电地，给蓄电池串联了一个定值电阻R0，把它们一起看作电源（图中虚线框内部分）．于是电源的内电阻就是蓄电池的内电阻和定值电阻R0之和，用r表示，电源的电动势用E表示．
①写出电源的输出功率P跟E、r、R的关系式______．（电流表与电压表都看作理想电表）
②下表中给出了6组实验数话，根据这些数据．在图2中的方格纸中画出P-R关系图线．根据图线可知，电源输出功率的最大值是______W，当时对应的外电阻是______Ω．
| I（A） | 0.2 | 0.26 | 0.36 | 0.44 | 0.52 | 0.60 U（V） 3.00 2.60 2.20 1.80 1.40 1.00 U/I（Ω） ______ ______ ______ ______ ______ ______ UI（W） ______ ______ ______ ______ ______ ______ |
5、实验题 某同学要测量一节干电池的电动势和内阻。他根据老师提供的以下器材画出了如图所示的原理图。
A．电压表V(15V，10 kΩ)
B．电流表G(量程3.0 mA，内阻Rg=10 Ω)
C．电流表A（量程0.6 A，内阻约为0.5 Ω）
D．滑动变阻器R1(0~20 Ω，10 A)
E．滑动变阻器R2（0~100 Ω，1A）
F．定值电阻R3=990 Ω
G．开关S和导线若干
(1)为了能准确地进行测量，同时为了操作方便，实验中应选用的滑动变阻器是________（填写器材前的选项编号）。
(2)该同学利用上述实验原理图，根据所测数据绘出了如图所示的图线，根据图线可求出电源的电动势E=_______V（保留三位有效数字），电源的内阻r=___________Ω（保留两位有效数字）。
