1、实验题 某实验小组根据描绘小灯泡伏安特性曲线的实验方法，探究晶体二极管在正向电压下的I-U特性。所用的器材包括:二极管，电源E，电流表A，电压表V，滑动变阻器R，开关S，导线若干。

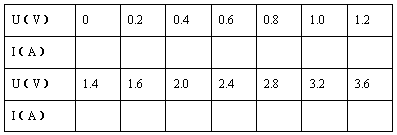

小题1:为了达到上述目的，请将图甲连成一个完整的实验电路图，并标出二极管的正负极。
小题2:该实验小组根据实验得到的数据，描点绘出了如图乙所示的I一U图线，试根据此图线定性地叙述有关二极管的2个特性:①__________________ ;②______________________。
参考答案：
小题1:
小题2:
本题解析：小题1:应该将电路连成分压式，并且二极管接正向电压，实验电路图如下，
小题2:根据图乙所示的I一U图线，可得二极管的2个特性:①二极管是非线性元件，因为其两端电压与通过的电流不成正比，②二极管所加正向电压越大，其电阻值越小
本题难度：一般

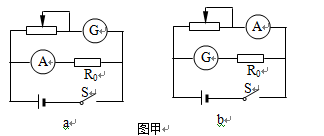

2、实验题 在测定一节干电池的电动势和内电阻的实验中，备有下列器材：
| 器材 | 规格 |
| 待测干电池 | 电动势为1.5V，内电阻小于0.1Ω |
| 电流表G | 满偏电流3mA，内阻Rg=10Ω |
| 电流表A | 量程0~0.6A，内电阻0.1Ω |
| 滑动变阻器R1 | 最大阻值为20Ω，额定电流为10A |
| 滑动变阻器R2 | 最大阻值为200Ω，额定电流为1A |
| 定值电阻R0 | 990Ω |
| 开关、若干导线 | ? |
参考答案：见解析
本题解析：（1）b? R1
（2）图略 E=1.45V---1.55V? r=2.9Ω---3.3Ω
本题难度：一般
3、实验题 “研究回路中感应电动势E与磁通量变化快慢的关系”实验，如图1所示。
（1）（3分）某同学改变磁铁释放时的高度，作出E-△t图象寻求规律，得到如图2所示的图线。由此他得出结论：磁通量变化的时间△t越短，感应电动势E越大，即E与△t成反比。
① 实验过程是________的（填写“正确”“不正确”）；
② 实验结论__________________________________________（判断是否正确并说明理由）。
（2）（3分）对实验数据的处理可以采用不同的方法
①如果横坐标取_____________，就可获得如图3所示的图线；?
②若在①基础上仅增加线圈的匝数，则实验图线的斜率将__________(填“不变”“增大”或“减小”)。
参考答案：(1) （3分）① 正确（1分）；② 不正确，只有在磁通量变化相同的条件下，时间越短，感应电动势才越大。另外，从E-△t图象并不能得到E与△t成反比的结论。 (2分)
(2) （3分） ①因为图2是曲线，可猜测为反比的关系进而利用横轴为1/△t 来验证。横坐标取1/△t（1分）；
②线圈匝数增加，则感应电动势变大，则实验图线的斜率将变大（2分）
本题解析：(1) （3分）① 正确（1分）；② 不正确，只有在磁通量变化相同的条件下，时间越短，感应电动势才越大。另外，从E-△t图象并不能得到E与△t成反比的结论。 (2分)
(2) （3分） ①因为图2是曲线，可猜测为反比的关系进而利用横轴为1/△t 来验证。横坐标取1/△t（1分）；
②线圈匝数增加，则感应电动势变大，则实验图线的斜率将变大（2分）
本题难度：一般
4、实验题 某同学要测量一均匀新材料制成的圆柱体的电阻率ρ。步骤如下：
（1）用20分度的游标卡尺测量其长度如图，由图可知其长度为?mm。
（2）用螺旋测微器测量其直径如图，由图可知其直径为?mm

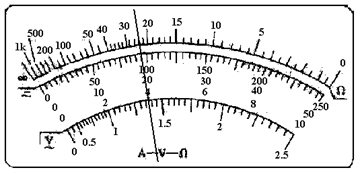

（3）用多用电表“×l0”的电阻挡，按正确的操作步骤测此圆柱体的电阻，表盘的示数如图，则该电阻的阻值约为??Ω
（4）该同学想用伏安法更精确地测量其电阻R，现有的器材及其代号和规格如下：
待测圆柱体电阻R?直流电源E(电动势4 V，内阻不记)
电流表A1(量程0～4 mA，内阻约50Ω )?电流表A2(量程0～10 mA，内阻约30Ω)
电压表V1(量程0～3 V，内阻约10kΩ) ?电压表V2(量程0～l5 V，内阻约25kΩ)
滑动变阻器R1(阻值范围0～15Ω，允许通过的最大电流2.0A)
滑动变阻器R2(阻值范围0～2kΩ，允许通过的最大电流0.5A)
开关S，导线若干.
为使实验误差较小，要求测得多组数据进行分析，电流表应选择?，电压表应选择??，滑动变阻器应选择?（填仪器符号），请在框中画出测量的电路图．
参考答案：（1）50.45?（2）4.650?（3）240
（4）
?
?
?电路如下图
本题解析：（1）首先读出游标尺0刻线对应的主尺的整数部分读作n毫米，然后读出游标尺第几个刻度线和主尺刻度线对齐，读作m，最后读数为：(m+n×0.05)mm，所以本题读作：50.45mm
（2）螺旋测微器的读数包括两部分：大于0．5mm的刻度值由主尺读出，用m表示；小于0．5mm的刻度值由旋轮(即可动刻度)读出，用n表示，可动刻度要估读一位，则螺旋测微器所测量的值为m+0．01n，单位为毫米。所以本题读作：4.650mm
（3）多用电表读数时注意，多用电表最上面一排数据表示测电阻的读数，读电阻时注意倍率。所测电阻的阻值为：读数乘以倍率，即
（4）由于电源电动势为4V，为减小误差电压表选；电路中的最大电流为
,则电流表选；因要求测得多组数据进行分析则滑动变阻器用分压法，滑动变阻器用较小阻值的，即；因
，所以电流表外接，电路如下图
点评：实验器材选择步骤：1、根据实验要求设计合理的实验电路．2、估算电路中电压、电流可能达到的最大值，以此选择电压表和电流表的量程。
本题难度：一般
5、实验题 （9分）
现代化养鸡场使用孵化室来孵化小鸡，为使孵化室保持适当的温度，可采用触发开关控制加热系统，如图所示。触发开关可采用热敏电阻来控制其1、2两端所加电压，当1、2两端所加电压上升至8.0V时，触发开关自动启动加热系统，当1、2两端所加电压下降至7.0V时，触发开关自动切断加热系统。请利用下列器材设计一个孵化室内的控制电路，给1、2两端提供电压（不考虑触发开关对所设计电路的影响）。提供的器材如下：
| 温度（℃） | 30.0 | 32.0 | 34.0 | 36.0 | 38.0 | 40.0 | 42.0 | 44.0 | 46.0 | 48.0 |
| 电阻(kΩ) | 54.2 | 39.8 | 30.6 | 24.7 | 20.0 | 17.1 | 15.0 | 13.2 | 11.6 | 10.5 A．热敏电阻Rt，其阻值随温度的升高而减小，其不同温度下的阻值如下表： B．恒压电源E； C．定值电阻R0； D．开关S及导线若干 |
?
练习使用示波器:
实验目的：
1、了解示波器面板上各个旋钮和开关的名称和作用，练习使用示波器。
2、利用示波器观察波形。
3、了解示波器的工作原理。
实验原理：

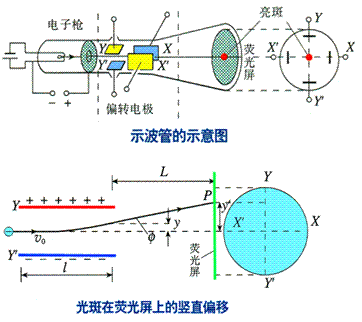

如图所示，示波器的核心部件是示波管，它由电子枪、偏转电极和荧光屏组成，管内抽成真空。
?
实验器材：
示波器、滑动变阻器、学生电源、开关、导线若干。
实验步骤：

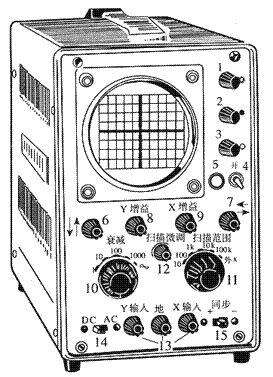

实验步骤参照下图。
1、观察荧光屏上的亮斑并进行调节
①先把灰度调节旋钮逆时针转到底，竖直位移旋钮和水平位移旋钮旋到中间位置，衰减调节旋钮置于“1000”挡，扫描范围旋钮置于“外X”挡；
②打开电源开关，等一两分钟（预热）后，顺时针旋转灰度调节旋钮，屏上即出现一个亮斑，调节该旋钮，使亮斑的亮度适中；
③旋转聚焦调节和辅助聚焦调节旋钮，观察亮斑的变化情况，并使亮斑最圆、最小；
④旋转垂直位移旋钮，观察亮斑上下移动的情况；旋转水平位移旋钮，观察亮斑左右移动的情况。调节这两个旋钮，使亮斑位于荧光屏中心。
2、观察扫描并进行调节
①把X增益旋钮顺时针转到
处，扫描微调旋钮逆时针转到底，扫描范围旋钮置于“10”～“100”挡，可看到亮斑移动的情况；
②顺时针旋转扫描微调旋钮，可看到亮斑移动加快，直至成为一条亮线；
③调节X增益旋钮，可以看到亮线长度随之改变。
3、观察亮斑在竖直方向的偏移并进行调节
①将扫描范围旋钮置于“外X”挡，交直流选择开关拨到“DC”位置；
②按如图所示连接电路；
③将滑动变阻器的滑片滑至适当位置后闭合开关，把衰减调节旋钮逆时针依次转到“100”、“10”和“1”挡，观察亮斑向上偏移的情况；
④调节Y增益旋钮，使亮斑偏移一段适当的距离，再调节滑动变阻器，观察亮斑偏移的距离随输入电压变化的情况；
⑤调换电池的正负极，可以看到亮斑改为向下偏移。
4、观察按正弦规律变化的电压图象
①将扫描范围旋钮置于“10”～“100”挡，衰减调节旋钮置于“
”挡；
②调节扫描微调旋钮，使屏上出现完整且稳定的正弦曲线；
③调节Y增益旋钮（或者X增益旋钮），观察曲线形状沿竖直（或水平）方向的变化情况；
④调节竖直（或水平）位移旋钮，观察曲线整体在竖直（或水平）方向上的移动情况。
5、关机
将灰度调节旋钮逆时针转到底，再断开电源开关。
注意事项：
1、示波器属热电子仪器，要避免频繁开机、关机，否则易损坏仪器。
2、屏上亮斑（或图线）不能过亮，且不应使光斑长时间停留在某点，否则容易损伤荧光屏。
3、 “Y输入”电压不能太高，以免仪器损坏。
?
考点名称：实验：探究影响导体电阻的因素
| 试题ID | 试题题文 |
|---|
参考答案：
（1）如下图（3分）
（2）14（3分）? 15（3分）
本题解析：略
本题难度：一般
