1、实验题 在研究电磁感应现象的实验中所用的器材如图所示。它们是：?
11①电流计、②直流电源、③带铁芯的线圈A、④线圈B、⑤电键、⑥滑动变阻器?
请在实物图上连线（图中已连好一根导线）。
?
参考答案：略
本题解析：略
本题难度：简单
2、填空题 电子技术兴趣小组为了研究某种二极管的特性，用如图所示的电路测定该元件的U-I关系图线．实验发现当电源反接时，电路中无电流，当正向电压较小时也无电流，记录的部分数据如下表．
电压/V
1.4
1.5
1.7
1.9
2.0
2.1
2.2
2.3
2.4
2.5
电流/mA
0
0
2.0
4.0
12.0
22.0
32.0
42.0
52.0
60.0
（1）请根据以上实验数据用描点法在所给的坐标纸上作出这个二极管的U-I图线；
（2）根据要求用导线连接实物电路；
（3）若电源电动势为6V，内阻不计，当电流表示数为0.012A时，滑动变阻器接入电路的电阻为______Ω．

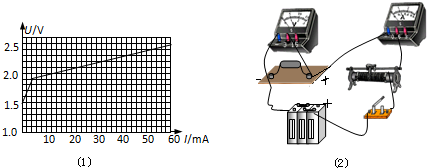

参考答案：（1）采用描点法将各点坐标在坐标中描出，再由平滑的曲线将各连连接即可；如图所示；
（2）由电路原理图可知本实验采用串联接法，将各元件串接后，再将电压表并联在二极管两端即可；如图所示；
（3）由图象可知，当电流为0.012mA时，二极管两端的电压为2V，则滑动变阻器两端的电压为6-2=4V；
则由欧姆定律可知，滑动变阻器接入电阻R=40.012=33.3Ω；
故答案为：（1）（2）如下图；（3）33.3
本题解析：
本题难度：一般
3、简答题 某同学采用伏安法测定一段阻值约为5Ω左右的金属丝的电阻．有以下器材可供选择：（要求测量结果尽量准确）
A．电池组（3V，内阻约1Ω）
B．电流表（0-3A，内阻约0.025Ω）
C．电流表（0-0.6A，内阻约0.125Ω）
D．电压表（0-3V，内阻约3kΩ）
E．电压表（0-15V，内阻约15kΩ）
F．滑动变阻器（0-20Ω，额定电流1A）
G．滑动变阻器（0-1000Ω，额定电流0.3A）
H．开关，导线
实验时应选用的器材是______（填写各器材的字母代号）．
请在图1虚线框中画出实验电路图．
这位同学在一次测量时，电流表、电压表的示数如图2所示．由图中电流表、电压表的读数可计算出金属丝的电阻为______Ω．
参考答案：电动势为3V，所以电压表应选D，根据闭合电路欧姆定律可知，电路中的最大电流为：Imax=ERx=35A=0.6A，所以电流表应选C，
又电路中需要的最大电阻为：Rmax=E13IA=313×0.6Ω=15Ω，所以变阻器应选F，并且可以采用限流式接法．
所以应选的器材是：ACDFH
由于满足RVRx＞RxRA，变阻器采用限流式，所以电路图如图所示：
电流表读数：I=0.46A，电压表读数为：U=2.40V，所以金属丝电阻为Rx=UI=2.400.46Ω=5.22Ω．
故答案为：ACDFH，5.22
本题解析：
本题难度：一般
4、简答题 现要测量某一电压表V的内阻．给定的器材有：待测电压表V（量程2V，内阻约4kΩ）；电流表mA（量程1.2mA，内组约500Ω）；直流电源E（电动势约2.4V，内阻不计）；电阻3个，R1=4000Ω，R2=10000Ω，R3=15000Ω；电键S及导线若干．要求测量时两电表指针偏转均超过其量程的一半．
试从3个固定电阻中选用1个，与其它器材一起组成测量电路，并在虚线内画出测量的原理图．（要求电路中各器材用题中给定的符号标出．）
参考答案：根据闭合电路欧姆定律可得E=I（Rg+Rx）
解得I=ERx+Rg=2.4Rx+500＞0.6×10-32
解得RX＜3500Ω
故固定电阻应选R1，用电压表与电阻R1并联，再与电流表串联，由电压表的示数和电阻R1的阻值可得到通过R1的电流，即可由电流表示数得到通过电压表的电流，可测量电压表的内阻．实验电路如图所示．
答：固定电阻应选R1，实验电路如图所示．
本题解析：
本题难度：一般
5、简答题 （1）图所示的电路，ab、cd、ef、gh四根导线中有一根是断的，其它三根导线及电源、电阻R1、R2、电键S都是好的，为了查出哪根导线断了，在电键S闭合的情况下，某同学准备将多用表的红表笔固定接在电源的正极a，再将黑表笔先后分别依次接b端、d端和f端，并观察多用表的示数，测量前该同学应将多用表调至______（将选项代号的字母填在横线上）．
A．欧姆挡?B．直流2.5V挡
C．直流10V挡? D．直流0.5A挡
（2）一只小灯泡，标有“3V?1.5w”字样．现要描绘小灯泡0～3V的伏安特性曲线．实验器材有：
A．最大阻值为10Ω的滑动变阻器
B．电动势为6V、内阻约为1.0Ω的电源
C．量程为0.6A、内阻约为1.0Ω的电流表Al
D．量程为3A、内阻约为0.1Ω的电流表A2
E．量程为3V、内阻约为6kΩ的电压表Vl
F．量程为15V、内阻约为10kΩ的电压表V2
G．开关、导线若干
①电压表应选用______；电流表应选用______．（将选项代号的字母填在横线上）
②在该实验中，设计了如图12所示的四个电路．为了减小误差，应选取的电路是______（将选项代号的字母填在横线上）
③以下是该实验的操作步骤：
A．将电流表、电压表、变阻器、小灯泡、电源、开关正确连接成电路．
B．调节滑动变阻器触头的位置，保证闭合开关前使变阻器与小灯泡并联部分的阻值最大．
C．闭合开关，记下电流表、电压表的一组示数（U，I），移动变阻器的滑动触头，每移动一次记下一组（U，I）值，共测出12组数据．
D．按所测数据，在坐标纸上描点并将各点用直线段连接起来，得出小灯泡的伏安特性曲线．
指出以上步骤中存在错误或不妥之处：______．
参考答案：（1）用电压档检测其量程要大于6V，用欧姆档要把电源断开，本题操作没有，不能用电流档，因为用电流档可能出现短路状态．故C正确，A、B、D错误．
故选C．
（2）①因为灯泡的标有“3V 1.5w”字样，额定电压为3V，额定电流为0.5A，从测量的精确性考虑，电压表选择E，电流表选择C．
②因为测量伏安特性电压、电流要从零开始测起，所以滑动变阻器采用分压式接法；灯泡的电阻大约6Ω，远小于电压表内阻，属于小电阻，所以采用电流表外接法．故选C．
③步骤B不妥．应为：闭合开关前应使变阻器与小灯泡并联部分的电阻为零．
步骤D有错，应为：按所测数据，在坐标纸上描点并将各点用一条平滑的曲线连接起来．
故答案为：（1）C．
（2）①E，C ②C
③步骤B不妥．应为：闭合开关前应使变阻器与小灯泡并联部分的电阻为零．
步骤D有错，应为：按所测数据，在坐标纸上描点并将各点用一条平滑的曲线连接起来．
本题解析：
本题难度：一般
