1、简答题 如图1所示的电路中，AB是一段粗细均匀的电阻丝，R是保护电阻，电阻值为2Ω，电源的电动势为6V，安培表内阻为零，其示数为I，滑动片P与电阻丝有良好的接触，且AP长为L，其它连接导线电阻不计．闭合电键，调节P的位置，记录L和与之相对应的I数据，并同时计算出
| 1 I |
| 1 I |
| 1 I |
| 1 I |
参考答案：（1）应用描点法作图，图象如图所示．
（2）由图象可知，图象的截距b=0.38，图象的斜率k═△1i△L=1.14-0.510.50-0.10=1.575；
电阻线接入电路的阻值R线=R0L，由闭合电路的欧姆定律可得：
（3）由闭合电路的欧姆定律得，电路电流i=Er+R0L+R，则1i=r+RE+R0EL；
由图象可得：b=r+RE=0.38，k=R0E=△1i△L=1.14-0.510.50-0.10=1.575，
R=2Ω，E=6V，解得：r=0.28Ω，R0=9.45Ω．
故答案为：（1）图象如图所示；（2）截距b=0.38（0.38-0.42均正确），
斜率k=1.575（1.56-1.64均正确）；
（3）r=0.28（0.28-0.52均正确）Ω；R0=9.45（9.36-9.84均正确）Ω．
本题解析：
本题难度：一般
2、填空题 用伏安法测未知电阻Rx的实验中，分别采用电流表内接和外接两种方式进行测量，各得到一组
表和
表的示数如图甲和图乙所示．已知
表所接量程为0～0.6A，
表所接量程为0～3V．
（1）在图甲中读出
和
表的示数．
（2）图甲和图乙所示的两组电表示数中，只有一组可用来计算未知电阻Rx的值，才能有较准确的测量结果．利用这一组示数，计算出未知电阻Rx=______Ω．
（3）若实验时所用电源的电压约为3V，滑动变阻器的最大阻值为10Ω，为了实验更简便、实验结果更准确，请结合图甲和图乙电表的示数判断该实验最后应采用什么样的电路，在下面的方框内把该实验电路图画出来．
参考答案：（1）根据所选量程得出其读数为：I=0.48A，U=2.44V（2.43～2.45V）
故答案为：0.48，U=2.44（2.43～2.45）
（2）电流表的示数基本不变，因此采用电流表的外接法，即选择电压表示数小的一组进行计算，即乙组：
RX=UI=2.00V0.48≈4.2Ω
故答案为：4.2?（4.1～4.3）

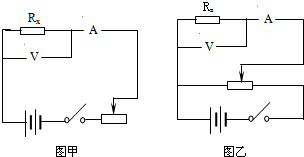

（3）由于滑动变阻器的阻值大于待测电阻，因此采用分压限流均可，电流表应该采用外接法，具体电路图如下图甲或图乙：
本题解析：
本题难度：一般
3、实验题 为确定某电子元件的电气特性，做如下测量。
(1)用多用表测量该元件的电阻，选用“×100”倍率的电阻档测量，发现多用表指针偏转过大，因此需选择＿＿＿＿倍率的电阻档(填：“×10”或“×1k”)，并＿＿＿＿再进行测量，多用表的示数如图(a)所示，测量结果为＿＿＿＿Ω。
(2)将待测元件(额定电压9V)、蓄电池、滑动变阻器、电流表、多用表、电键及若干导线连接成电路如图(b)所示。添加连线，使电路能测量该元件完整的伏安特性。
本实验中使用多用表测电压，多用表的选择开关应调到＿＿＿＿档(填：“直流电压10V”或“直流电压50V”)。
参考答案：（1）×10?欧姆调零 70 （2）如图 直流电压10V
本题解析：多用表欧姆档在没有测电阻时为短路，电阻无穷大，指针指在最左端，指针偏转过大说明电阻小，换小倍率。欧姆档换倍率后要重新调零。
读数就是指针对应的刻度乘以倍率
要检测伏安特性，电压要从0调节，滑动变阻器用分压式。多用表测电压，电源为直流9v故选择直流电压10V
【考点定位】多用表的使用；滑动变阻器的使用
本题难度：一般
4、实验题 在“用电流表和电压表测电池的电动势和内电阻”的实验中，提供的器材有：
A．干电池一节
B．电流表（量程0.6A）
C．电压表（量程3V）
D．开关S和若干导线
E．滑动变阻器R1（最大阻值10
，允许最大电流2A）
F．滑动变阻器R2（最大阻值50，允许最大电流1.5A）
G．滑动变阻器R3（最大阻值1000，允许最大电流0.1A）
（1）实验中，滑动变阻器应选?（填写代号）。
（2）图甲已画出待测电源、开关等部分电路，请你把该实验电路原理图补充完整。
（3）某同学利用实验测得的数据，作出了U-I图象（如图乙所示），根据图象可求得待测电池的电动势为E=________V，内电阻为r=________.（结果保留二位有效数字）
参考答案：
（1）（2分）R1（填写代号）。
（2）（4分）
（3）（每空2分）1.5V? 0.50.（结果保留二位有效数字）
本题解析：（1）滑动变阻器的阻值要与电路电阻相当，以便于控制电流（2）滑动变阻器采用限流式，电流表采用内接法（3）与纵坐标的交点为电源电动势，图线的斜率表示内阻大小
本题难度：一般
5、实验题 已知一个标有“2.4 V，0.06 A”电学元件的R-U特性曲线如图所示。某同学想利用下列可供选择的实验器材，设计一个电路验证该元件的电阻R随电压U变化的图像。可供选择的器材有：
电流表A1（量程100 mA，内阻约2?Ω）
电流表A2（量程0.3 A，内阻约0.3?Ω）
电压表V1（量程1V，内阻500?Ω）
电压表V2（量程15 V，内阻1 kΩ）
定值电阻R1（电阻为1 kΩ）
定值电阻R2（电阻为10 kΩ）
滑动变阻器R0（0～10 Ω，2 A)
电池E（电动势为3V，内阻很小）
导线若干和开关S一个
(1)利用实验电路测量时，该同学为了提高准确度，测量了多组数据。他在实验中应选用电流表___________，电压表___________，定值电阻___________（填所选器材的符号）。
(2)在方框内画出该同学的实验电路图。
(3)在实验过程中，元件正常工作时电压表的示数应为___________V。
参考答案：(1)A1，V1，R1
(2)
(3)0.8
本题解析：
