1、选择题 三个相同的带电小球1、2、3，在重力场中从同一高度由静止开始落下，其中小球1通过一附加的水平方向匀强电场，小球2通过一附加的水平方向匀强磁场．设三个小球落到同一高度时的动能分别为E1、E2和E3，忽略空气阻力，则（ ）
A．E1=E2=E3
B．E1＞E2=E3
C．E1＜E2=E3
D．E1＞E2＞E3
2、实验题 现有一种特殊的电池，它的电动势E恒定，内阻r较大。为了测定这个电池的电动势和内电阻，某同学利用如图甲所示的电路进行实验，图中电压表的内阻很大，对电路的影响可不考虑，R为电阻箱，改变电阻箱的阻值，记录电压表示数，得到如图乙所示图线。
（1）图线中斜率的物理意义是_____________，截距的物理意义是_____________。由斜率与截距可以求得E＝___________V，r＝__________W。
（2）若实验中电压表内阻的影响不能忽略，则由上述图线求得的电动势将比真实值_____________（填“偏大”、“不变”或“偏小”）求得的内阻将比真实值_____________（填“偏大”、“不变”或“偏小”），并简要说明理由（写出必要的计算式）。
3、计算题 如图所示，在坐标系
右侧存在一宽度为
、垂直纸面向外的有界匀强磁场，磁感应强度的大小为B；在左侧存在与y轴正方向成
角的匀强电场。一个粒子源能释放质量为m、电荷量为+q的粒子，粒子的初速度可以忽略。粒子源在点P(
，)时发出的粒子恰好垂直磁场边界EF射出；将粒子源沿直线PO移动到Q点时，所发出的粒子恰好不能从EF射出。不计粒子的重力及粒子间相互作用力。求：
（1）匀强电场的电场强度；
（2）粒子源在Q点时，粒子从发射到第二次进入磁场的时间。
4、实验题 一额定功率为0.01W的电阻，其阻值不详。用欧姆表粗测其阻值结果如图所示（挡位在×1K）。现有下列器材，试设计适当的电路，选择合适的器材，较精确地测定其阻值（滑动变阻器对电压调节从0开始）。
A．电流表，量程
，内阻约150Ω
B．电流表，量程
，内阻约45Ω
C．电压表，量程
，内阻约6kΩ
D．电压表，量程
，内阻约30kΩ
E．直流稳压电源，输出电压24V，额定电流0.5A
F．滑动变阻器，
，1A
G．滑动变阻器，
，0.1A
H．开关一个，导线若干
（1）欧姆表测得的电阻值约为______________Ω；
（2）电流表应该选择______________，电压表应该选择______________，滑动变阻器最好选择______________；（填字母代号）
（3）在方框中画出电路原理图。

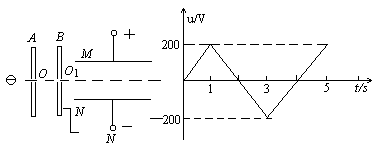

5、简答题 如图所示，两平行金属板A、B中间各有小孔，高速运动电子流从A板小孔O垂直射入A、B两板之间，入射电子初动能均为120eV。在B板右侧有长L=2×
m的平行金属板M、N，板间距离d=4×
m，加上U=20v的恒定偏转电压，而在A、B板间加如右图所示的变化电压u。试求（1）在u随时间变化的第一个周期内，电子在哪段时间内不能从B板孔
中射出？（2）在哪些时间内，电子能从偏转电场 右侧飞出？（电子穿过A、B板所用的时间极短，可不计）
?
