时间:2019-06-26 04:03:13
1、选择题 如图所示，将一线圈放在一匀强磁场中，线圈平面平行于磁感线，则线圈中有感应电流产生的是（ ）
A．当线圈绕N边转动
B．当线圈绕M边转动
C．将线圈垂直纸面向外运动
D．将线圈平行纸面向右运动
参考答案：B
本题解析：
本题难度：一般
2、选择题 如图所示，圆环形导体线圈a平放在水平桌面上，在a的正上方固定一竖直螺线管b，二者轴线重合，螺线管与电源和滑动变阻器连接成如图所示的电路。若将滑动变阻器的滑片P向上滑动，下面的说法中正确的是
?
A．穿过线圈a的磁通量变大
B．线圈a有收缩的趋势
C．线圈a中将产生俯视顺时针方向的感应电流
D．线圈a对水平桌面的压力FN将增大
参考答案：C
本题解析：划片向上滑动，滑动变阻器电阻增大，流过通电螺线管的电流减小，穿过闭合线圈磁通量减小，根据右手螺旋定则，螺线管下部为N级，由楞次定律可判断闭合线圈电流俯视为顺时针方向，C对；由“安培力的效果总是阻碍磁通量的变化”可知闭合线圈有扩张的趋势，受到的通电螺线管的作用力为引力，线圈a对水平桌面的压力FN将减小，ABD错；
本题难度：简单
3、计算题 如图所示，一对平行金属导轨固定在同一水平面内，导轨间距
＝1.0 m，左端接有阻值R＝1.0Ω的电阻，一质量m＝0.2 kg，电阻忽略不计的金属棒MN放置在导轨上，整个装置置于竖直向上的匀强磁场中，磁场的磁感应强度B＝1.0 T，棒与导轨间的动摩擦因数μ=0.5，现用功率恒为6W的牵引力F使棒从静止开始沿导轨运动（棒MN在运动过程中始终与导轨垂直且两端与导轨保持良好接触），当电阻R产生热量Q =" 5.8" J时获得稳定速度，此过程中，通过电阻R的电量q =" 2.8" C（g取10m/s2），求：
(1)棒MN达到的稳定速度多大？
(2)棒MN从静止开始到稳定速度的时间是多少？
参考答案：（1）2m/s（2）1.5s
本题解析：（1）当安培力和拉力F,摩擦力相平时，物体速度达到平衡，
，
，故
,即
又知道
联立解得稳定时
，
（2）通过R的电路为：
,，解得此时杆向前滑动的距离
，克服摩擦力做功为
，此时动能增加量为：故拉力做功为
所以拉力做功为
，解得
点评：本题难度较大，是一道电磁感应与电路、运动学相结合的综合题，分析清楚棒的运动过程、做功情况是正确解题的关键．
本题难度：一般
4、简答题 如图，在水平台面上铺设了两根电阻不计的平行导轨MN和PQ，它们的宽度L=0.50m，水平部分是粗糙的，置于匀强磁场中，磁感应强度B=0.60T，方向竖直向上．倾斜部分较光滑，该处无磁场．直导线a和b可在导轨上滑动，质量均为m=0.20kg，电阻均为R=0.15
．b放在导轨的水平部分，a置于斜轨高h=0.050m处无初速度释放(设在运动中a、b间距足够远且始终与导轨接触并垂直．回路感应电流的磁场不计，g=10m/s2)求:
①由导线和导轨所组成回路的最大感应电流是多少?
②如果导线与水平导轨动摩擦因数
=0.10，当导线b速度达到最大值
时，a的加速度大小是多少?
参考答案：（1）1A?（2）2m/s2

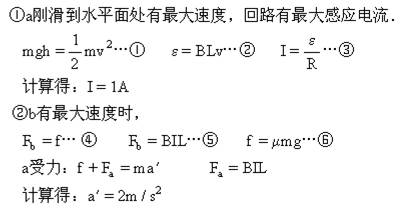

本题解析：
本题难度：一般
5、计算题 （18分）如图所示，两平行光滑导轨相距为20cm，与内阻r为0.5Ω的电源相连，导轨平面与水平面成45 o角。整个装置处在方向竖直向下，磁感应强度B为1T的匀强磁场中，当滑动变阻器调至阻值为零时，在导轨上放置一质量为0.2kg的金属棒MN，恰好处于静止状态，经测量，导轨间的金属棒电阻值R为0.5Ω。导轨、导线电阻不计，g取10m/s2
（1）求金属棒所受安培力的大小，并指明金属棒上电流的方向；
（2）计算电源电动势E。
参考答案：（1）金属棒电流流向是M流向N。
（2）10V
本题解析：（1）如图，金属棒受mg、N和F作用处于静止，依平衡条件，可知F方向必水平向右，再依左手定则可知金属棒电流流向是M流向N。? ……①（3分）
对金属棒依平衡条件得：
? ……②（2分）
? ……③（2分）
由②③得：
……④（2分）
（2）∵
? ……⑤（2分）
? ……⑥（2分）
由④⑤得:
⑦（2分）
∴
……………⑧（3分）
本题难度：简单
