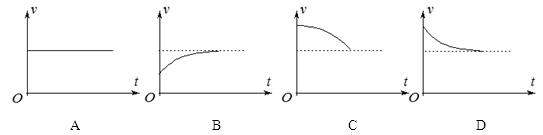

1、选择题 如图，光滑金属导轨由倾斜和水平两部分组成，水平部分足够长且处在竖直向下的匀强磁场中，右端接一电源(电动势为E，内阻为r). 一电阻为R的金属杆PQ水平横跨在导轨的倾斜部分，从某一高度由静止释放，金属杆PQ进入磁场后的运动过程中，速度时间图像不可能是下图中的哪一个？（导轨电阻不计）
2、选择题 一个水平固定的金属大圆环A，通有恒定的电流，方向如图所示，现有一小金属环B自A环上方落下并穿过A环，B环在下落过程中保持水平，并与A环共轴，那么在B环下落过程中?
[? ]
A．B环中感应电流方向始终与A环中电流方向相反
B．B环中感应电流方向与A环中电流方向先相反后相同
C．经过A环所在平面的瞬间，B环中感应电流最大
D．经过A环所在平面的瞬间，B环中感应电流为零
3、选择题 如图所示，边长为2l的正方形虚线框内有垂直于纸面向里的匀强磁场，一个边长为l的正方形导线框所在平面与磁场方向垂直，导线框的一条对角线和虚线框的一条对角线恰好在同一直线上．从t=0开始，使导线框从图示位置开始以恒定速度沿对角线方向移动进入磁场，直到整个导线框离开磁场区域．用I表示导线框中的感应电流（逆时针方向为正），则下列表示I-t关系的图线中，正确的是（ ? ）
A．
B．
C．
D．
4、填空题 如图所示，为日光灯的工作电路．
(1)日光灯灯管与启辉器_______(填“串联”或“并联”)
(2)日光灯正常工时，灯管两端电压____220V(填大于、等于、小于)．
(3)日光灯正常发光时，启动器D的静触片和动触片____(填接触、断开)．
5、选择题 边长为a的矩形闭合金属线圈，放在磁感应强度为B的匀强磁场中（ ）
A．只要线圈在磁场中运动，线圈中就有感应电流
B．只要线圈做切割磁感线运动，线圈中就有感应电流
C．只要穿过线圈的磁通量发生变化，线圈中就有感应电流
D．穿过线圈的磁通量只与线圈面积和磁感应强度大小有关
